Руководство по быстрому началу работы VTrak EClass
238
После этого соединения для передачи данных и управления для VTrak E610f
и E310f будут установлены.
Перейдите к разделу «Шаг 5. Установка соединений соединения
последовательного кабеля» на стр. 244.
SCSI с последовательным интерфейсом
Модели VTrak могут включать один или два контроллера RAID. Каждый
контроллер обладает разъемом порта управления Ethernet (RJ45), с
помощью которого можно контролировать подсистему VTrak через сеть,
используя программное обеспечение WebPAM PROe. Подсистема VTrak
поддерживает протоколы HTTP, HTTPS и Telnet.
Стандартные контроллеры VTrak E610s и E310s имеют пять портов SAS.
• Порты данных (2) – подключение к хост$компьютеру или серверу
• Порты данных/каскадирования (2) – подключение к порту данных второго
контроллера E610s или E310s или к хост$компьютеру или серверу
• Порт расширения SAS (1) – подключение к подсистеме расширения VTrak
J610s или J310s JBOD
Подсистему VTrak можно настроить, чтобы использовать следующее.
• Подсистема памяти с прямым подключением
• Ярусное хранилище (несколько подсистем E610s или E310s)
• Расширение JBOD с помощью соединения данных SAS

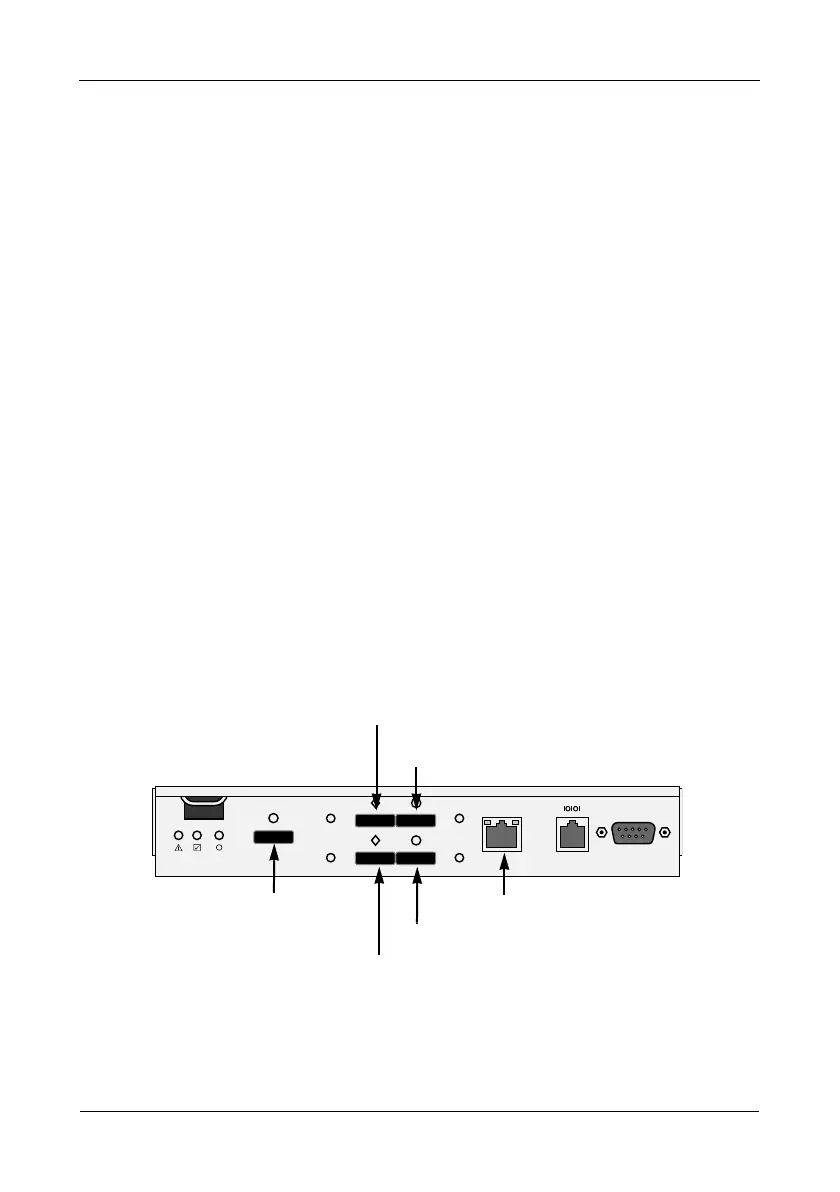

Рис. 22. Разъемы для передачи данных и управления контроллерами VTrak E610s и
E310s
Mgmt
UPS
115200
8 N 1
Порт данных SAS (дополнительный)
Порт данных/каскадирования SAS
(дополнительный)
Порт данных/каскадирования SAS
Порт данных SAS
Порт расширения
SAS (для JBOD)
Порт управления
