Шаг 4. Установка соединений для передачи данных и управления
239
Настройка подсистемы памяти с прямым подключением
Для подсистемы памяти с прямым подключением необходимо следующее.
• Две платы SAS HBA в хост$компьютере или на сервере
• Сетевой коммутатор
• Плата сетевого интерфейса в хост$компьютере или на сервере
Для создания тракта данных выполните следующее.
Подключите порт данных SAS или порт данных/каскадирования SAS на
контроллере VTrak к одной из плат SAS HBA. См. Рис. 23.
Для создания пути управления выполните следующее.
1. Подключите порт управления на каждом контроллере к сетевому
коммутатору. См. Рис. 23.
2. Подключите стандартный контроллер сетевого интерфейса хост$
компьютера или сервера к сетевому коммутатору.

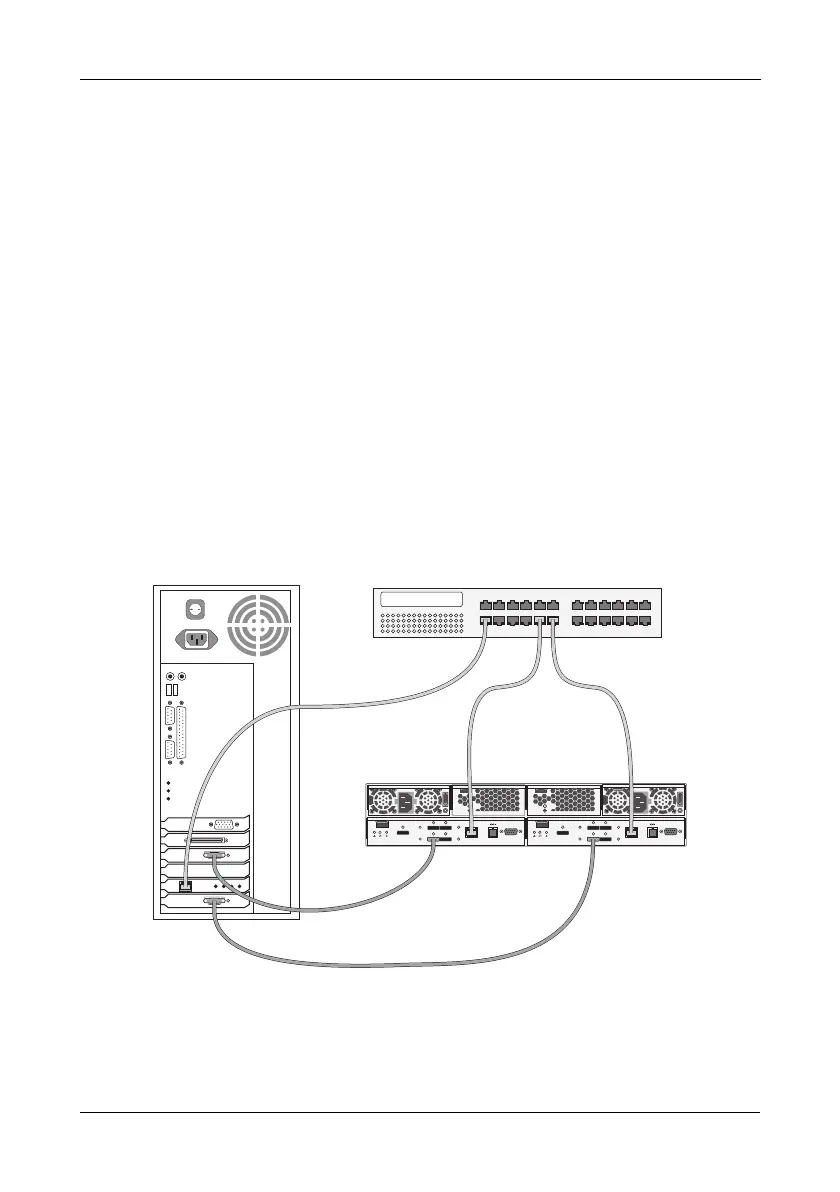

Рис. 23. Соединения для передачи данных и управления подсистемы памяти с
прямым подключением. Показана модель E310s. Модель E610s
аналогична
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
Хост:компьютер или сервер
VTrak
Сетевой коммутатор
