Руководство по быстрому началу работы VTrak EClass
240
Настройка ярусного хранилища
Для ярусного хранилища требуется следующее.
• Одна плата SAS HBA в хост$компьютере или на сервере
• Сетевой коммутатор
• Плата сетевого интерфейса в хост$компьютере или на сервере
Для создания тракта данных выполните следующее.
1. Подключите порт данных SAS или порт данных/каскадирования SAS на
контроллере VTrak к плате SAS HBA. См. Рис. 24.
2. Подключите оставшийся порт первого устройства VTrak к следующему
устройству VTrak.
Убедитесь, что к порту, обозначенному значком кружочка подключен порт,
обозначенный значком ромба, или наоборот.
3. Подключите оставшиеся контроллеры VTrak таким же способом.
Для ярусного хранилища можно разместить до восьми подсистем VTrak.
Убедитесь, что к порту, обозначенному значком кружочка подключен порт,
обозначенный значком ромба, или наоборот.
Для создания пути управления выполните следующее.
1. Подключите порт управления на каждом контроллере к сетевому
коммутатору на контроллере VTrak. См. Рис. 25.
2. Подключите стандартный контроллер сетевого интерфейса хост$
компьютера или сервера к сетевому коммутатору.

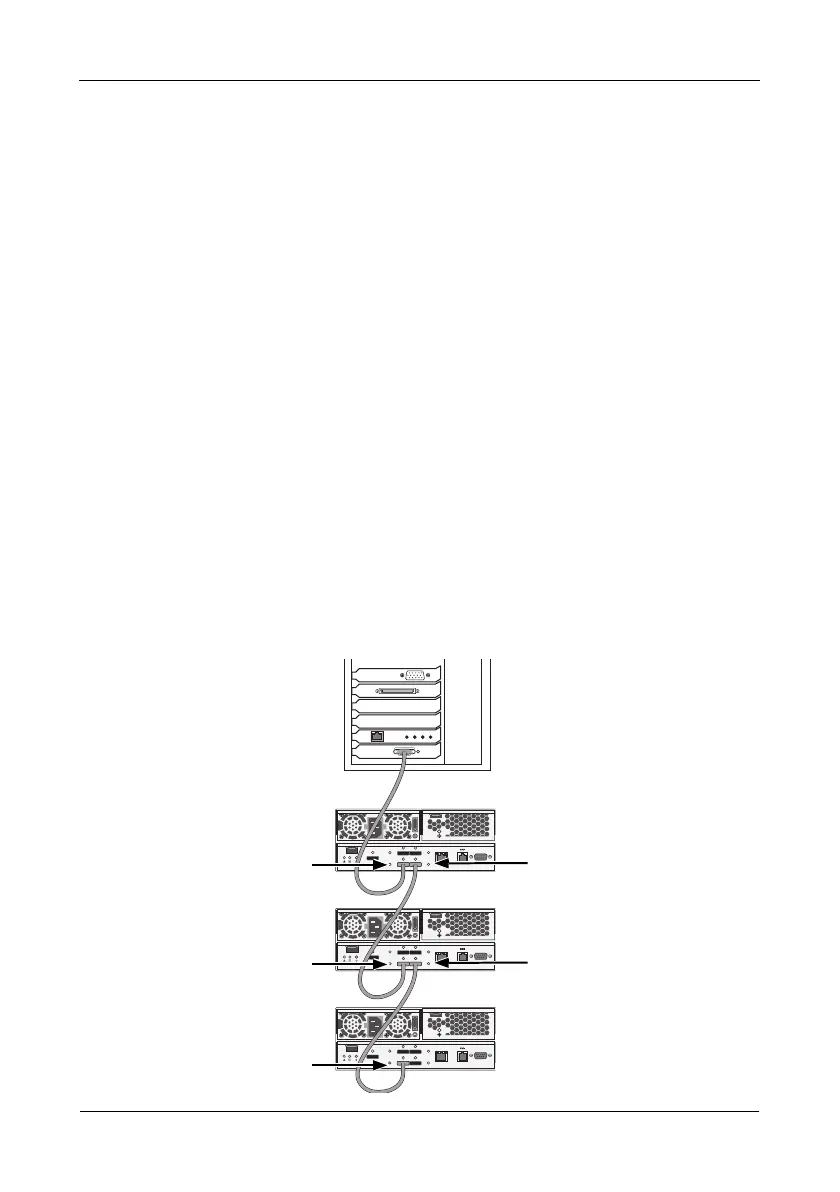

Рис. 24. Каскадное соединения для передачи данных. Показана модель E310s.
Модель E610s аналогична
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
O
I
Порт данных SAS
E310s
Порт данных/
каскадирования SAS
E310s
E310s
Хост:компьютер или
сервер
Порт данных SAS
Порт данных/
каскадирования SAS
Порт данных SAS
