Promise Technology VTRAK E610f Quick Start Guide

手順 4：管理およびデータ接続
277
管理パスを確立するには、次の手順を実行します。
1. VTrak コントローラの管理ポートをお使いのネットワークスイッチに接続します。
図
18. を参照してください。
2. 各ホスト PC またはサーバーの標準 NIC を、お使いのネットワークスイッチに接続
します。

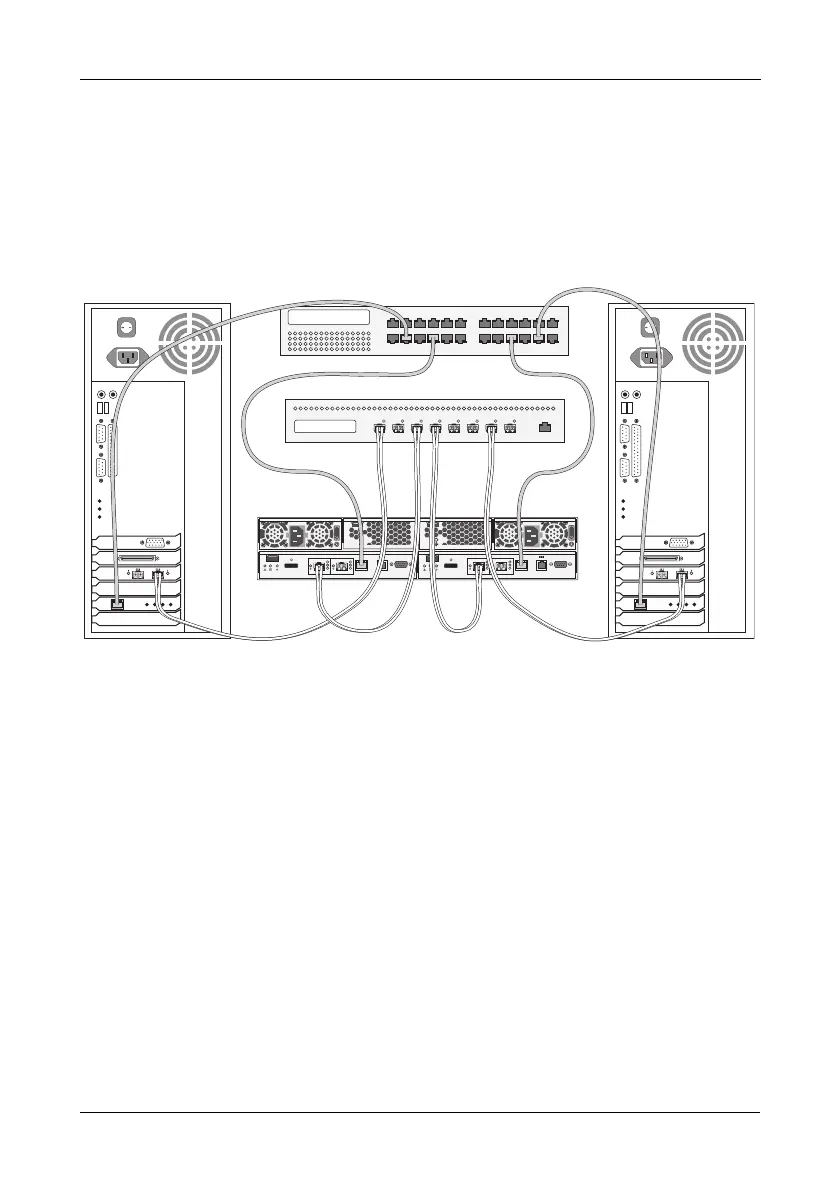

図 18. SAN データおよび管理接続。E310f の図。E610f も同様
ダイレクトアタッチドストレージの設定
ダイレクトアタッチドストレージ（DAS）の要件
• ホスト PC またはサーバーに 2 つのファイバチャネル HBA カード
• ネットワークスイッチ
• ホスト PC またはサーバーにネットワークインタフェースカード（NIC）
データパスを確立するには、次の手順を実行します。
VTrak コントローラのファイバチャネルデータポートのいずれか 1 つを、お使いのファ
イバチャネルスイッチに接続します。図
19. を参照してください。
管理パスを確立するには、次の手順を実行します。
1. VTrak コントローラの管理ポートをお使いのネットワークスイッチに接続します。
図
19. を参照してください。
2. ホスト PC またはサーバーの標準 NIC を、お使いのネットワークスイッチに接続し
ます。
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
ホスト PC またはサーバー
VTrak
ネットワークスイッチ
FC スイッチ
ホスト
PC またはサーバー
