VTrak E クラスクイックスタートガイド
276
手順 4：管理およびデータ接続
シリアルアタッチド SCSI をセットアップする場合は、281 ページに進んでください。
ファイバチャネル
VTrak モデルには、1 台または 2 台の RAID コントローラを搭載できます。各コント
ローラには、
WebPAM PROe ソフトウェアを使ってお使いのネットワーク上の VTrak
をモニタできる、Ethernet（RJ-45）管理ポートコネクタが装備されています。VTrak
は、HTTP、HTTPS、Telnet プロトコルをサポートしています。
The VTrak E610f および E310f RAID コントローラには、データポートとして 4 Gb
のファイバチャネル（FC）接続ポートが 2 つ装備されています。図 17. を参照してくだ
さい。
お使いの
VTrak を、次の目的に設定できます。
• ストレージエリアネットワーク（SAN）
• ダイレクトアタッチドストレージ（DAS）
• SAS データ接続を使用した JBOD 拡張

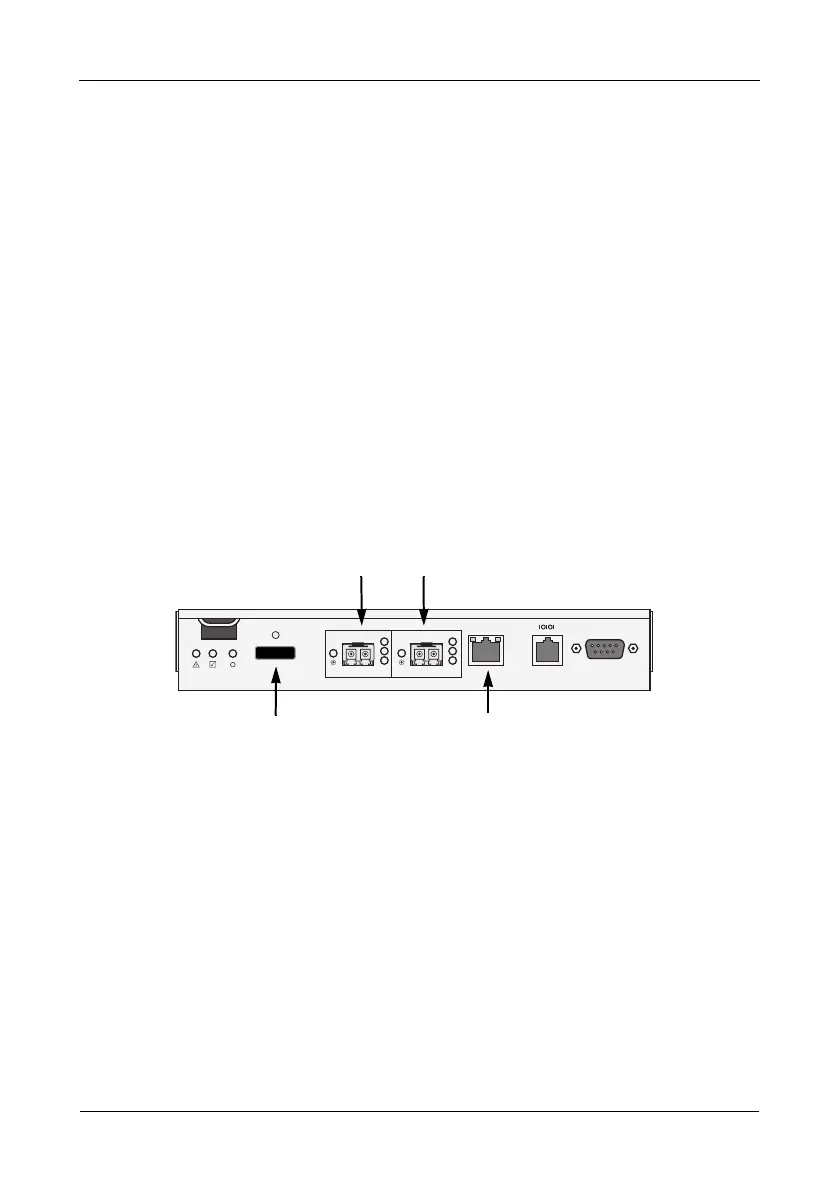

図 17. VTrak E610f および E310f コントローラのデータコネクタと管理コネクタ
Storage Area Network（ストレージエリアネットワーク）の設定
ストレージエリアネットワーク（SAN）の要件
• ファイバチャネルスイッチ
• 各ホスト PC またはサーバーにファイバチャネル HBA カード
• ネットワークスイッチ
• 各ホスト PC またはサーバーにネットワークインタフェースカード（NIC）
データパスを確立するには、次の手順を実行します。
VTrak コントローラのファイバチャネルデータポートのいずれか 1 つを、お使いのファ
イバチャネルスイッチに接続します。
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
ファイバチャネルデータポート 1
SAS
拡張ポート
（
JBOD に接続）
管理ポート
ファイバチャネルデータポート 2
