手順 4：管理およびデータ接続
281
これで VTrak E610f および E310f の管理およびデータ接続は完了しました。
287 ページの「手順 5：シリアルケーブル接続の設定」に進みます。
シリアルアタッチド SCSI
VTrak モデルには、1 台または 2 台の RAID コントローラを搭載できます。各コント
ローラには、
WebPAM PROe ソフトウェアを使ってお使いのネットワーク上の VTrak
をモニタできる、Ethernet（RJ-45）管理ポートコネクタが装備されています。VTrak
は、HTTP、HTTPS、Telnet プロトコルをサポートしています。
標準
VTrak E610s および E310s コントローラには、SAS ポートが 5 つあります。
• データポート（2）– ホスト PC またはサーバーに接続します。
• データ / カスケードポート（2）– 2 番目の E610s または E310s コントローラの
データポート、ホスト
PC またはサーバーに接続します。
• SAS 拡張ポート（1）– VTrak J610s または J310s JBOD 拡張サブシステムに接
続します。
お使いの
VTrak を、次の目的に設定できます。
• ダイレクトアタッチドストレージ（DAS）
• カスケードストレージ（複数の E610s または E310s サブシステム）
• SAS データ接続を使用した JBOD 拡張

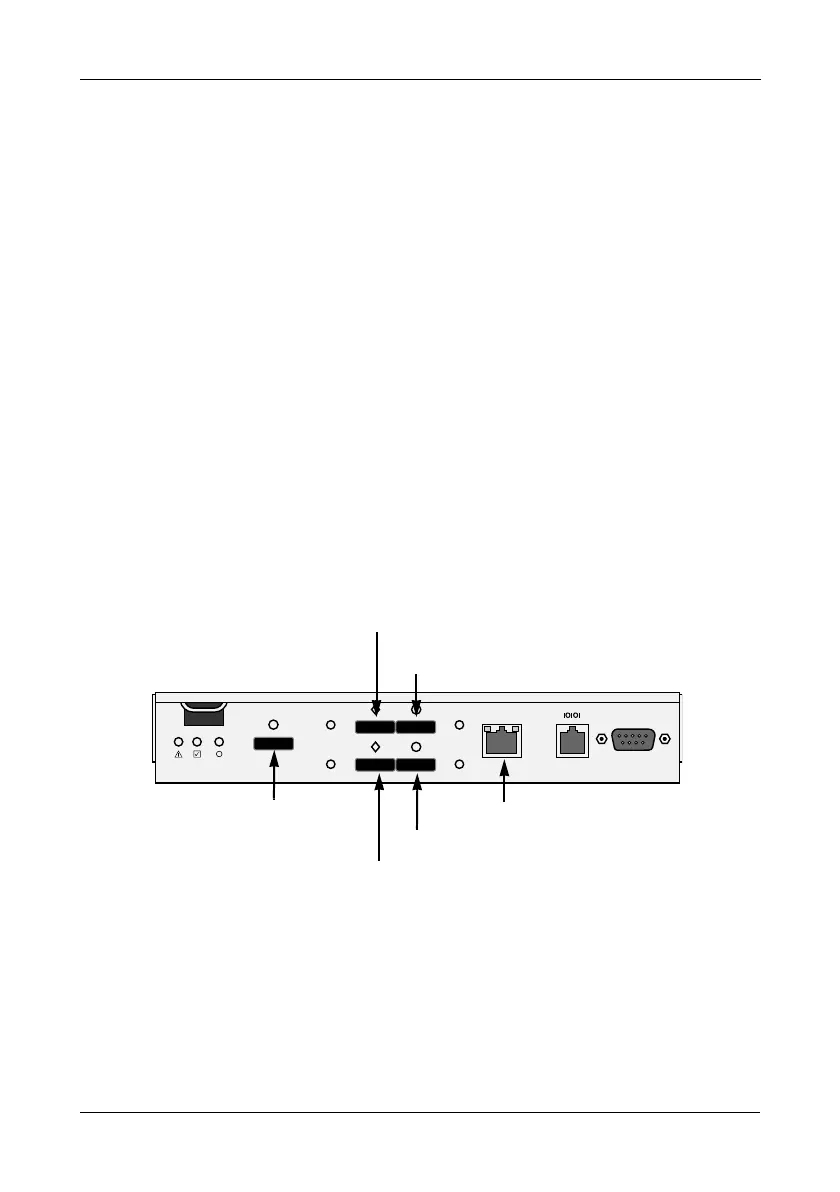

図 22. VTrak E610s および E310s コントローラのデータおよび管理コネクタ
Mgmt
UPS
115200
8 N 1
SAS データポート（オプション）
SAS データ / カスケードポート
（オプション）
SAS データ / カスケードポート
SAS データポート
SAS 拡張ポート
（
JBOD に接続）
管理ポート
