VTrak E クラスクイックスタートガイド
282
ダイレクトアタッチドストレージの設定
ダイレクトアタッチドストレージ(DAS)の要件
• ホスト PC またはサーバーに 2 つの SAS HBA カード
• ネットワークスイッチ
• ホスト PC またはサーバーにネットワークインタフェースカード(NIC)
データパスを確立するには、次の手順を実行します。
VTrak コントローラの SAS データポートまたは SAS データ / カスケードポートを、
お使いの
SAS HBA カードのいずれか 1 つに接続します。図 23. を参照してください。
管理パスを確立するには、次の手順を実行します。
1. 各コントローラの管理ポートをお使いのネットワークスイッチに接続します。
図
23. を参照してください。
2. ホスト PC またはサーバーの標準 NIC を、お使いのネットワークスイッチに接続し
ます。

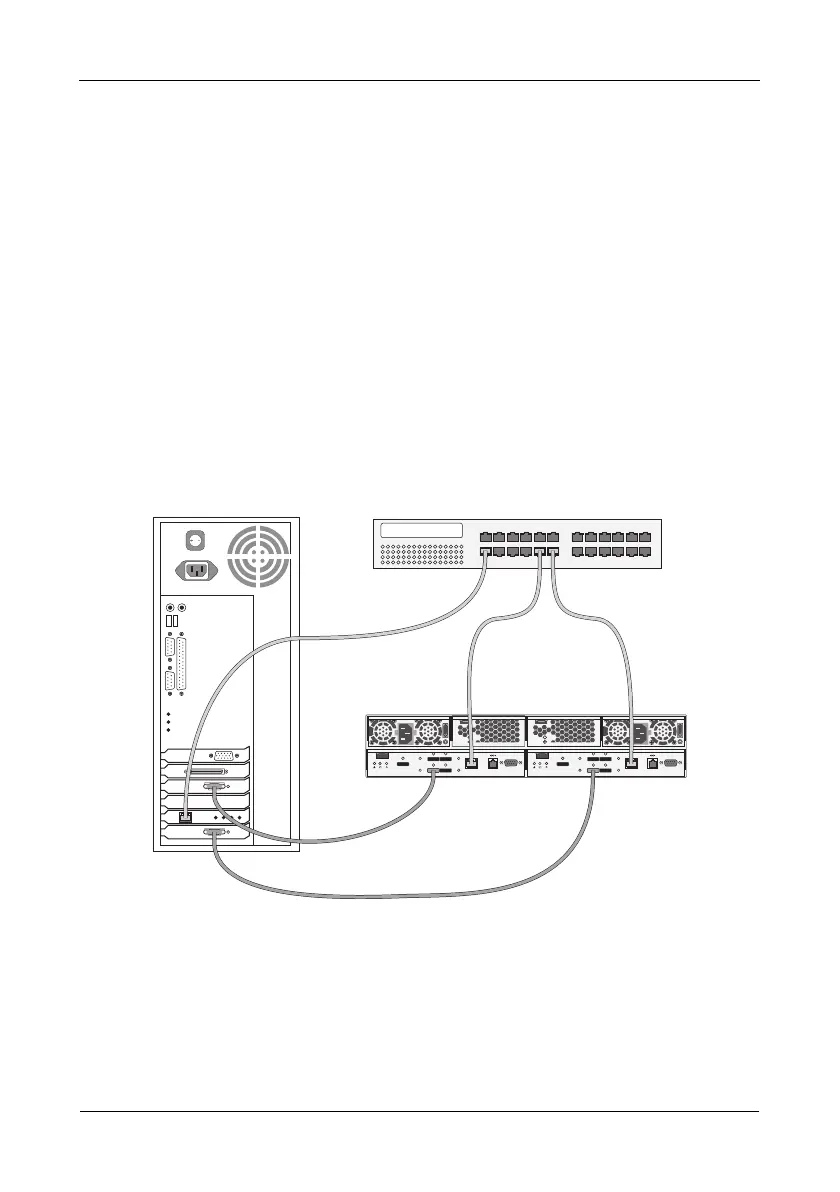

図 23. DAS データおよび管理接続 E310s の図。E610s も同様
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
ホスト PC またはサーバー
VTrak
ネットワークスイッチ
