手順 4：管理およびデータ接続
283
カスケードストレージの設定
カスケードストレージの要件
• ホスト PC またはサーバーに 1 つの SAS HBA カード
• ネットワークスイッチ
• ホスト PC またはサーバーにネットワークインタフェースカード（NIC）
データパスを確立するには、次の手順を実行します。
1. VTrak コントローラの SAS データポートまたは SAS データ / カスケードポート
を、お使いの
SAS HBA カードに接続します。図 24. を参照してください。
2. 最初の VTrak の残りのポートを次の VTrak に接続します。
サークルアイコンをダイアモンドアイコンに、ダイアモンドアイコンをサークルア
イコンに接続します。
3. 残りの VTrak コントローラを同様に接続します。
最大
8 つの VTrak サブシステムをカスケード接続できます。
サークルアイコンをダイアモンドアイコンに、ダイアモンドアイコンをサークルア
イコンに接続します。
管理パスを確立するには、次の手順を実行します。
1. 各 VTrak コントローラの管理ポートを、お使いのネットワークスイッチに接続しま
す。図
25. を参照してください。
2. ホスト PC またはサーバーの標準 NIC を、お使いのネットワークスイッチに接続し
ます。

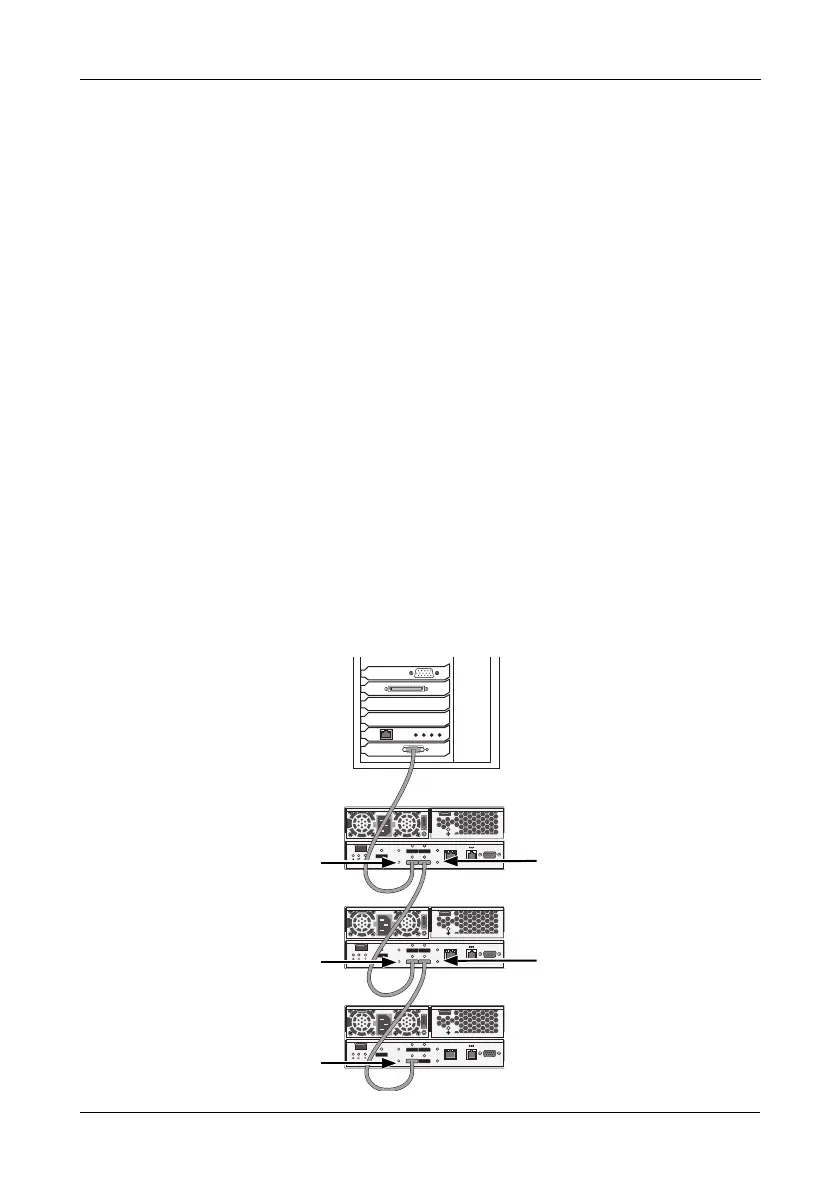

図 24. カスケードデータ接続。E310s の図。E610s も同様
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
O
I
SAS データポート
E310s
SAS
データ /
カスケードポート
E310s
E310s
ホスト PC
またはサーバー
SAS データポート
SAS データ /
カスケードポート
SAS データポート
