步驟 4：進行管理與資料連線
317
步驟
4
：進行管理與資料連線
關於 Serial Attached SCSI 的設定，請跳至第 322 頁。
光纖通道
VTrak 機型可擁有一或二個 RAID 控制器。 各控制器皆具有一個乙太網路 (RJ-45)
管理連接埠 (Management Port) 接頭，供您使用 WebPAM PROe 軟體在網路上
監控 VTrak。 VTrak 支援 HTTP、HTTPS，與 Telnet 協定。
VTrak E610f 與 E310f RAID 控制器有兩個 4-Gb 光纖通道 (FC) 資料連接埠的連
線。 請參閱圖 11。
您可以將 VTrak 設定為 :
• 儲存區域網路 (SAN)
• 直接附加儲存 (DAS)
• 使用 SAS 資料連線的 JBOD 擴充

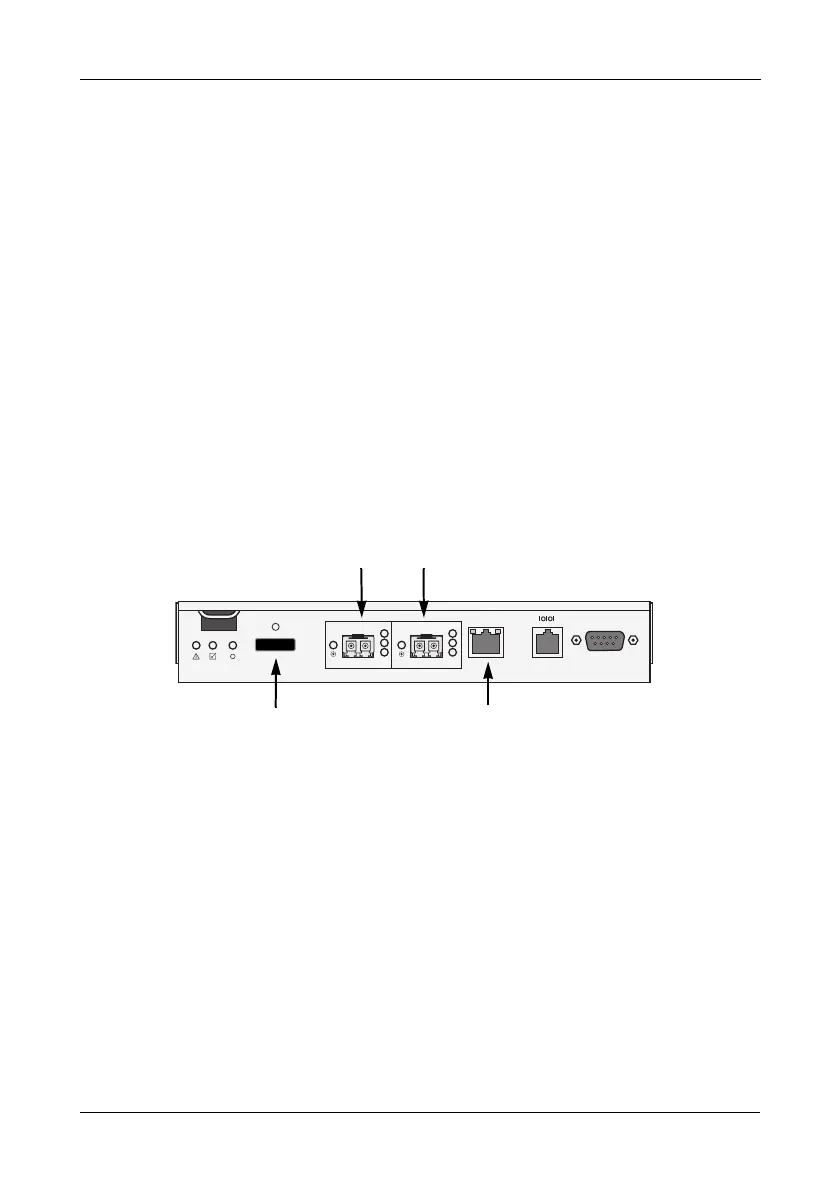

圖 17。
VTrak E610f
與
E310f
控制器資料以及管理連接埠
設定儲存區域網路
儲存區域網路 (SAN) 需要 :
• 光纖通道交換機
• 各主機 PC/ 伺服器中的光纖通道 HBA 插卡
• 網路交換機
• 各主機 PC/ 伺服器中的網路介面卡 (NIC)
建立資料路徑 :
在 VTrak 控制器上，將光纖通道資料連接埠連接到您的光纖通道交換機。
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
光纖通道資料連接埠 1
SAS 擴充連接埠 ( 連接 JBOD)
管理連接埠
光纖通道資料連接埠 2
