Promise Technology VTRAK E610f Quick Start Guide

VTrak E- 分類快速啟動指南
318
建立管理路徑 :
1. 在 VTrak 控制器上，將管理連接埠連接到您的網路交換機上。圖 12。
2. 將各主機 PC 或伺服器的標準 NIC 連接到您的網路交換機上。

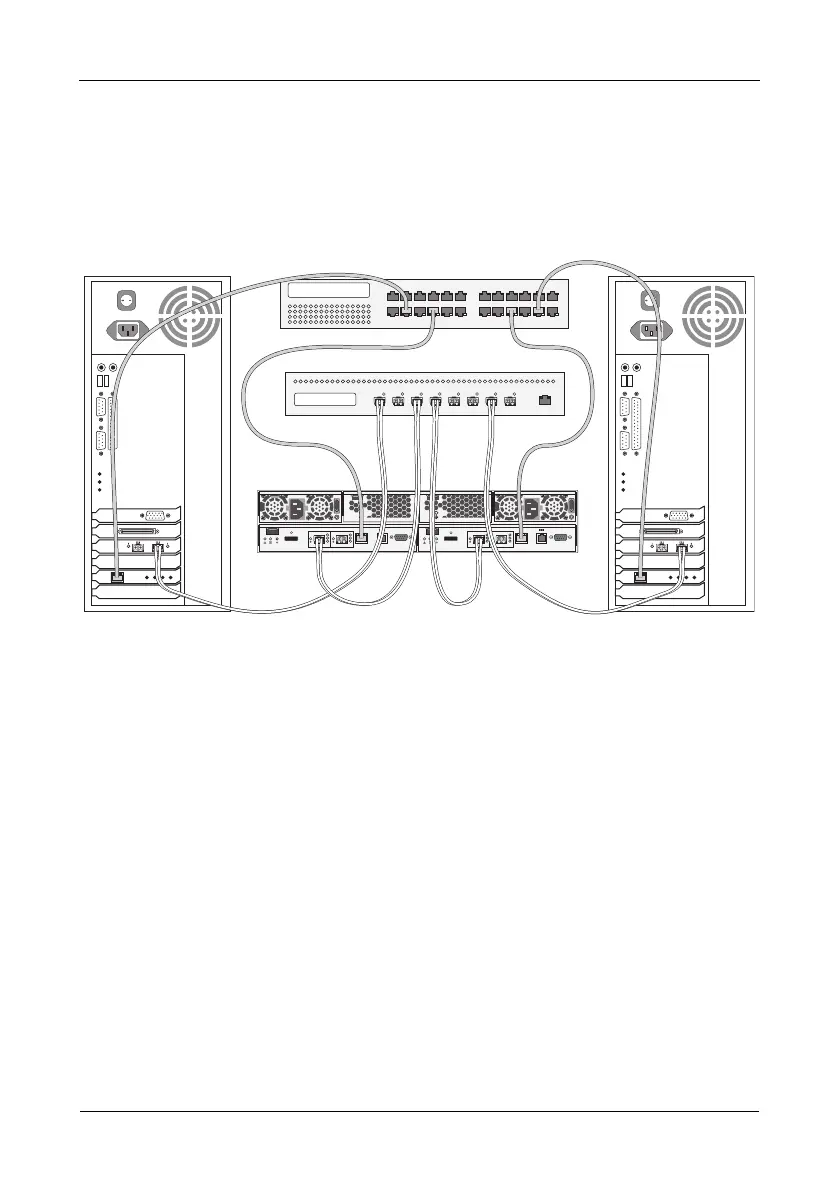

圖 18。
SAN 資料與管理連線。 E310f 如顯示。 E610f 是相似的
設定直接附加儲存
直接附加儲存 (DAS) 需要 :
• 主機 PC 或伺服器中的兩塊光纖通道 HBA 插卡
• 網路交換機
• 主機 PC 或伺服器中的網路介面卡 (NIC)
建立資料路徑 :
在 VTrak 控制器上，將光纖通道資料連接埠連接到您的光纖通道交換機。請參閱
圖 13。
建立管理路徑 :
1. 在 VTrak 控制器上，將管理連接埠連接到您的網路交換機上。請參閱圖 13。
2. 將主機 PC 或伺服器的標準 NIC 連接到您的網路交換機上。
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
主機 PC 或伺服器
VTrak
網路交換機
FC 交換機
主機 PC 或伺服器
