VTrak E610f 以及 E310f 的完整管理與資料連線。
請跳至在第 328 頁的 「步驟 5:設定序列連接線的連線」。
Serial Attached SCSI
VTrak 機型可擁有一或二個 RAID 控制器。 各控制器皆具有一個乙太網路 (RJ-45)
管理連接埠 (Management Port) 接頭,供您使用 WebPAM PROe 軟體在網路上
監控 VTrak。 VTrak 支援 HTTP、HTTPS,與 Telnet 協定。
標準 VTrak E610s 與 E310s 控制器有 5 個 SAS 連接埠 :
• 資料連接埠 (2) – 連接至主機 PC 或伺服器
• 資料 / 串聯連接埠 (2) – 連接至第二個 E610s 或 E310s 控制器資料連接埠或
至主機 PC 或伺服器
• SAS 擴充連接埠 (1) – 連接至一個 VTrak J610s 或 J310s JBOD 擴充子系統。
您可以將 VTrak 設定為 :
• 直接附加儲存 (DAS)
•
串聯儲存 ( 多 E610s 或 E310s 子系統 )
• 使用 SAS 資料連線的 JBOD 擴充

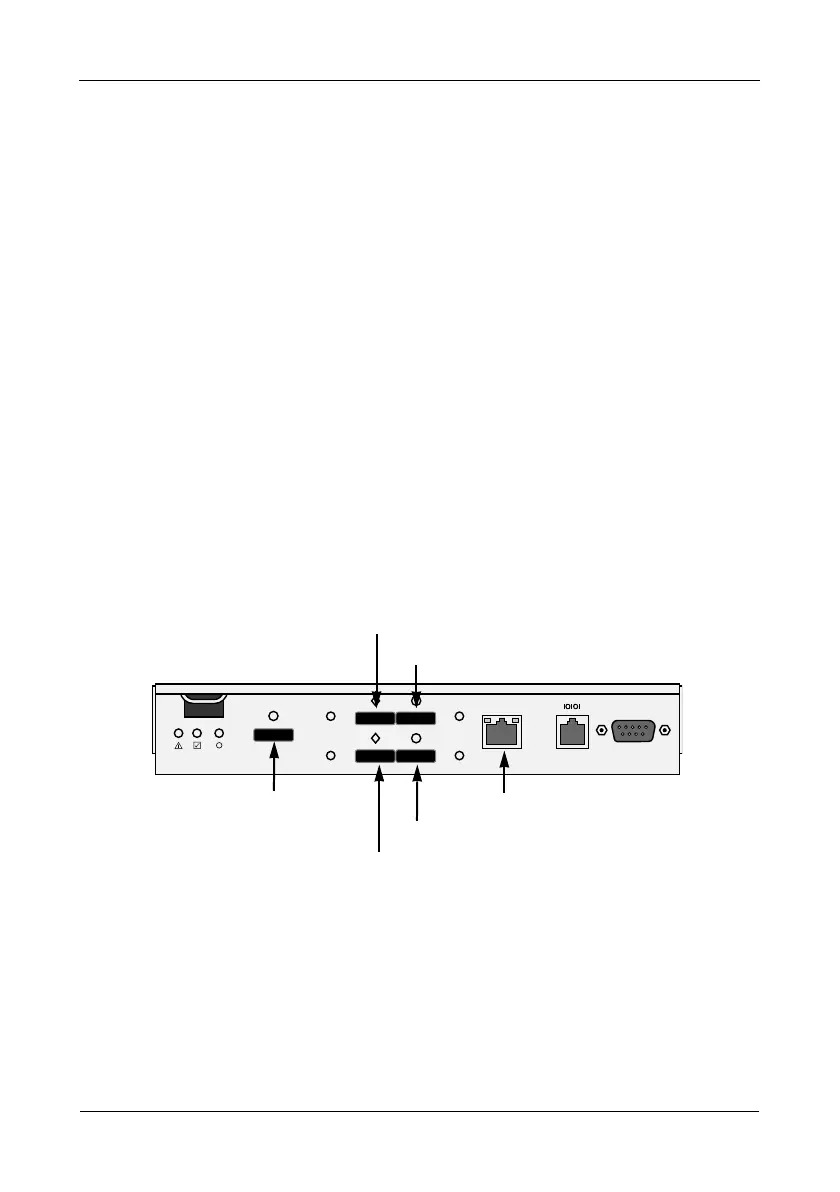

圖 22。
VTrak E610s
與
E310s
控制器資料與管理連接埠
Mgmt
UPS
115200
8 N 1
SAS 資料連接埠 ( 可選 )
SAS 資料 / 堆疊連接埠 ( 可選 )
SAS 資料 / 堆疊連接埠
SAS 資料連接埠
SAS 擴充連接埠
( 連接 JBOD)
管理連接埠
