Promise Technology VTRAK E610f

步驟 4：進行管理與資料連線
323
設定直接附加儲存
直接附加儲存 (DAS) 需要 :
• 各主機 PC 或伺服器中的兩塊 SAS HBA 插卡
• 網路交換機
• 主機 PC 或伺服器中的網路介面卡 (NIC)
建立資料路徑 :
在 VTrak 控制器上，將 SAS 資料連接埠或 SAS 資料 / 堆疊連接埠連接到您的
SAS HBA 插卡上。 請參閱圖 17。
建立管理路徑 :
1. 在 VTrak 控制器上，將管理連接埠連接到您的網路交換機上的每個連接埠。
請參閱圖 17。
2. 將主機 PC 或伺服器的標準 NIC 連接到您的網路交換機上。

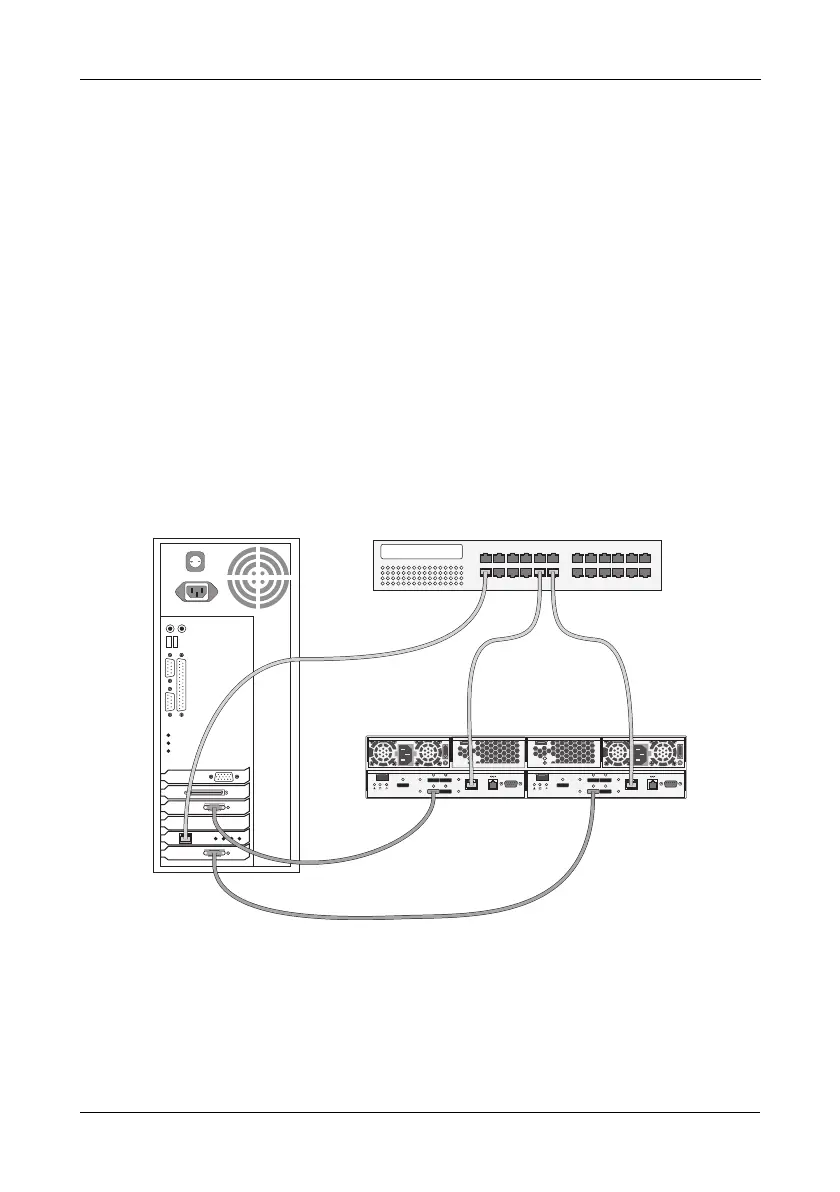

圖 23。
DAS 資料與管理連線。 E310s 如顯示。 E610s 是相似的
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
主機 PC 或伺服器
VTrak
網路交換機
