設定堆疊儲存
堆疊儲存需求 :
• 主機 PC 或伺服器中的單塊 SAS HBA 插卡
• 網路交換機
• 主機 PC 或伺服器中的網路介面卡 (NIC)
建立資料路徑 :
1. 在 VTrak 控制器上，將 SAS 資料連接埠或 SAS 資料 / 堆疊連接埠連接到您
的 SAS HBA 插卡上。請參閱圖 18。
2. 連接第一個 VTrak 剩餘的連接埠至下一個 VTrak。
請確定連接圓型圖示至菱形圖示或反之亦然。
3. 以相同的方式連接剩下的 VTrak 控制器。
您可以堆疊到多達八組 VTrak 子系統。
請確定連接圓型圖示至菱形圖示或反之亦然。
建立管理路徑 :
1. 在
VTrak 控制器上，將各控制器上的管理連接埠連接到您的網路交換機上。
請參閱圖 19。
2. 將主機 PC 或伺服器的標準 NIC 連接到您的網路交換機上。

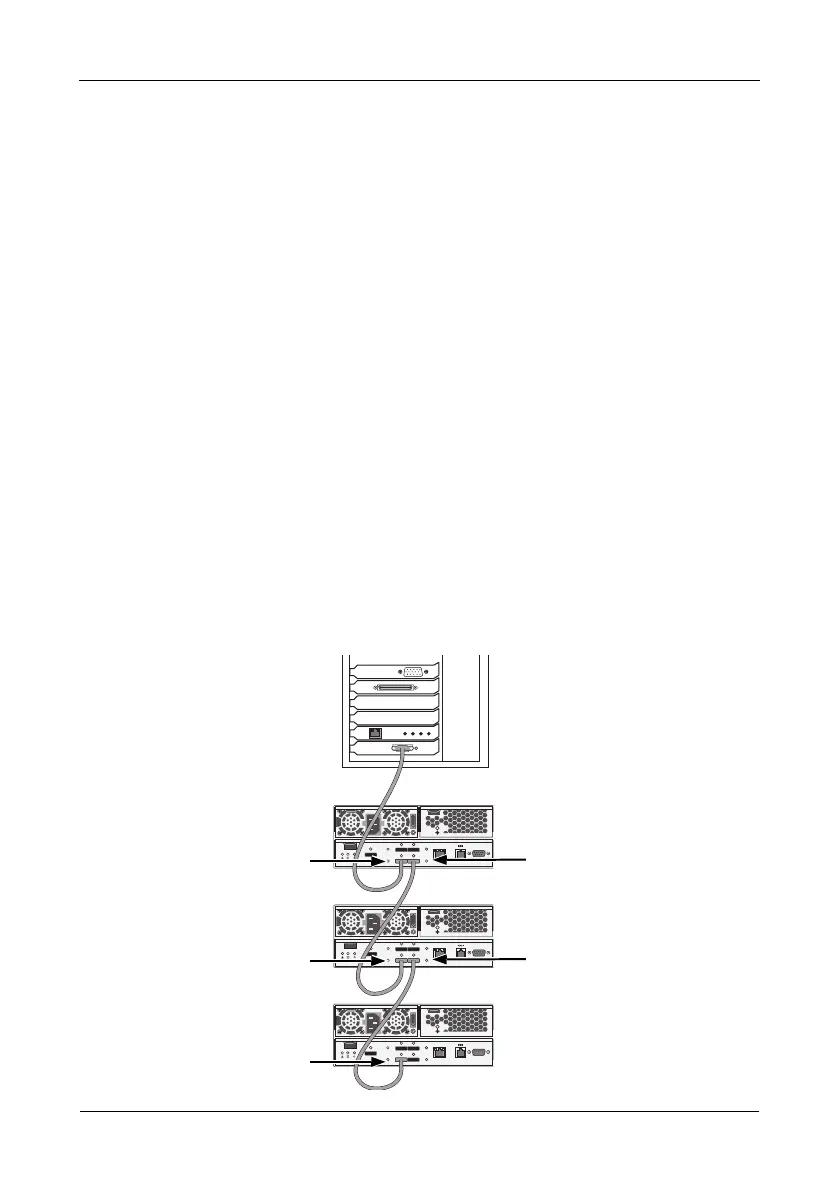

圖 24。 串聯資料連線。
E310s 如顯示。 E610s 是相似的
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
O
I
SAS 資料連接埠
E310s
SAS 資料 / 堆疊
連接埠
E310s
E310s
主機 PC 或伺服器
SAS 資料連接埠
SAS 資料 / 堆疊
連接埠
SAS 資料連接埠
