Schritt 4: Aufsetzen von Verwaltung und Datenverbindungen
59
So richten Sie die Managementverbindung ein:
1. Verbinden Sie die Managementschnittstelle des VTrak-Controllers mit Ihrem
Netzwerk-Switch. Abbildung 12.
2. Verbinden Sie den Standard-NIC jedes Host-PCs oder Servers mit Ihrem
Netzwerk-Switch.

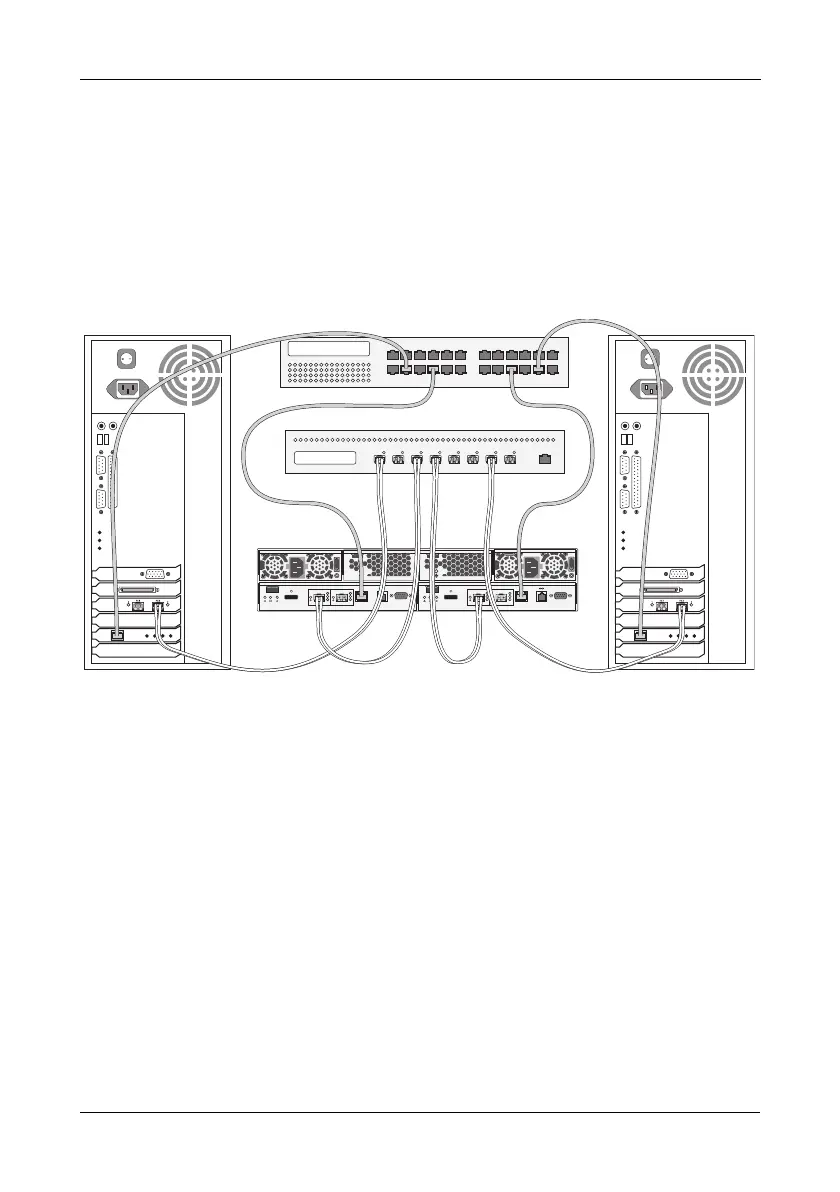

Abbildung 12. SAN-Daten und Managementanschlüsse. E310f wird
abgebildet. E610f ist ähnlich
Konfigurieren von DAS (Direct Attached Storage)
Für DAS werden die folgenden Komponenten benötigt:
• Zwei Fibre Channel-HBA-Erweiterungskarten im Host-PC oder Server
• Einen Netzwerk-Switch
• Eine NIC (Netzwerkkarte) im Host-PC oder Server
So richten Sie die Datenverbindung ein:
Verbinden Sie eine der Fibre-Channel-Datenschnittstellen des VTrak-Controllers
mit dem Fibre-Channel-Switch. Siehe Abbildung 13.
So richten Sie die Managementverbindung ein:
1. Verbinden Sie die Managementschnittstelle des VTrak-Controllers mit Ihrem
Netzwerk-Switch. Siehe Abbildung 13.
2. Verbinden Sie den Standard-NIC des Host-PCs oder Servers mit Ihrem
Netzwerk-Switch.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
Host-PC oder Server
VTrak
Netzwerk-Switch
FC-Switch
Host-PC oder Server
