VTrak E-Class Kurzanleitung
58
Schritt 4: Aufsetzen von Verwaltung und
Datenverbindungen
Informationen zum Einrichten von SAS finden Sie auf Seite 63.
Fibre Channel
VTrak-Modelle können mit einem oder zwei RAID-Controller ausgestattet sein.
Jeder Controller verfügt über einen Ethernet (RJ45)-Managementschnittstellen-
anschluss, mit dem Sie VTrak mit Hilfe der WebPAM PROe Software über das
Netzwerk überwachen können. VTrak unterstützt die HTTP-, HTTPS- und Telnet-
Protokolle.
Die VTrak E610f und E310f RAID-Controller haben zwei 4-Gb Fibre Channel-
Verbindungen (FC) für die Datenschnittstellen. Siehe Abbildung 11.
Sie können den VTrak für die folgenden Betriebsarten konfigurieren:
Storage Area Network (SAN)
Direct Attached Storage (DAS)
JBOD-Erweiterung über eine SAS-Datenverbindung

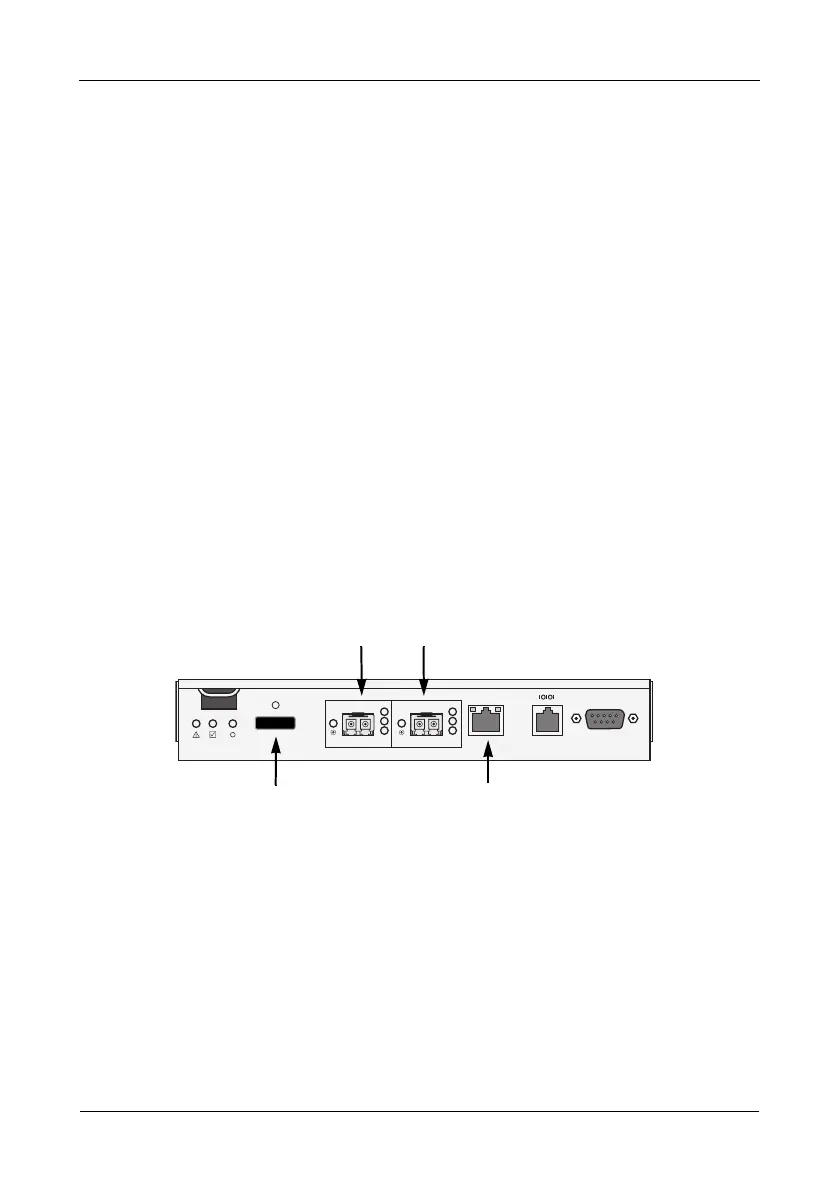

Abbildung 11. VTrak E610f und E310f Controllerdaten und
Managementanschlüsse
Konfigurieren eines SAN (Storage Area Network)
Für SAN werden die folgenden Komponenten benötigt:
Einen Fibre-Channel-Switch
Eine Fibre-Channel-HBA-Erweiterungskarte in jedem Host-PC
Einen Netzwerk-Switch
Eine NIC (Netzwerk-Schnittstellenkarte) in jedem Host-PC/Server
So richten Sie die Datenverbindung ein:
Verbinden Sie eine der Fibre-Channel-Datenschnittstellen des VTrak-Controllers
mit dem Fibre-Channel-Switch.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Fibre Channel
Datenschnittstelle 1
SAS-Erweiterungsschnittstelle
(zu JBOD)
Managementschnittstelle
Fibre Channel
Datenschnittstelle 2
