Schritt 4: Aufsetzen von Verwaltung und Datenverbindungen
63
Dies ergänzt das Management und die Datenanschlüsse für VTrak E610f und
E310f. Gehen Sie zu „Schritt 5: Einrichten von seriellen Kabelverbindungen“ auf
Seite 70.
Serial Attached SCSI
VTrak-Modelle können mit einem oder zwei RAID-Controller ausgestattet sein.
Jeder Controller verfügt über einen Ethernet (RJ45)-Managementschnittstellen-
anschluss, mit dem Sie VTrak mit Hilfe der WebPAM PROe Software über das
Netzwerk überwachen können. VTrak unterstützt die HTTP-, HTTPS- und Telnet-
Protokolle.
Die Standard VTrak E610s und E310s Controller verfügen über fünf SAS-Ports:
• Datenschnittstellen (2) – Verbindung mit dem Host-PC oder Server
• Daten-/Kaskadenschnittstellen (2) – Verbindung mit der Datenschnittstelle
eines zweiten E610s- oder E310s-Controllers oder an den Host-PC oder
Server
• SAS-Erweiterungsschnittstelle (1) – Verbindung an das VTrak J610s- oder
J310s-JBOD Erweiterungssubsystem
Sie können den VTrak für die folgenden Betriebsarten konfigurieren:
• Direct Attached Storage (DAS)
• Kaskadierte Speicherung (mehrere E610s oder E310s Subsysteme)
• JBOD-Erweiterung über eine SAS-Datenverbindung

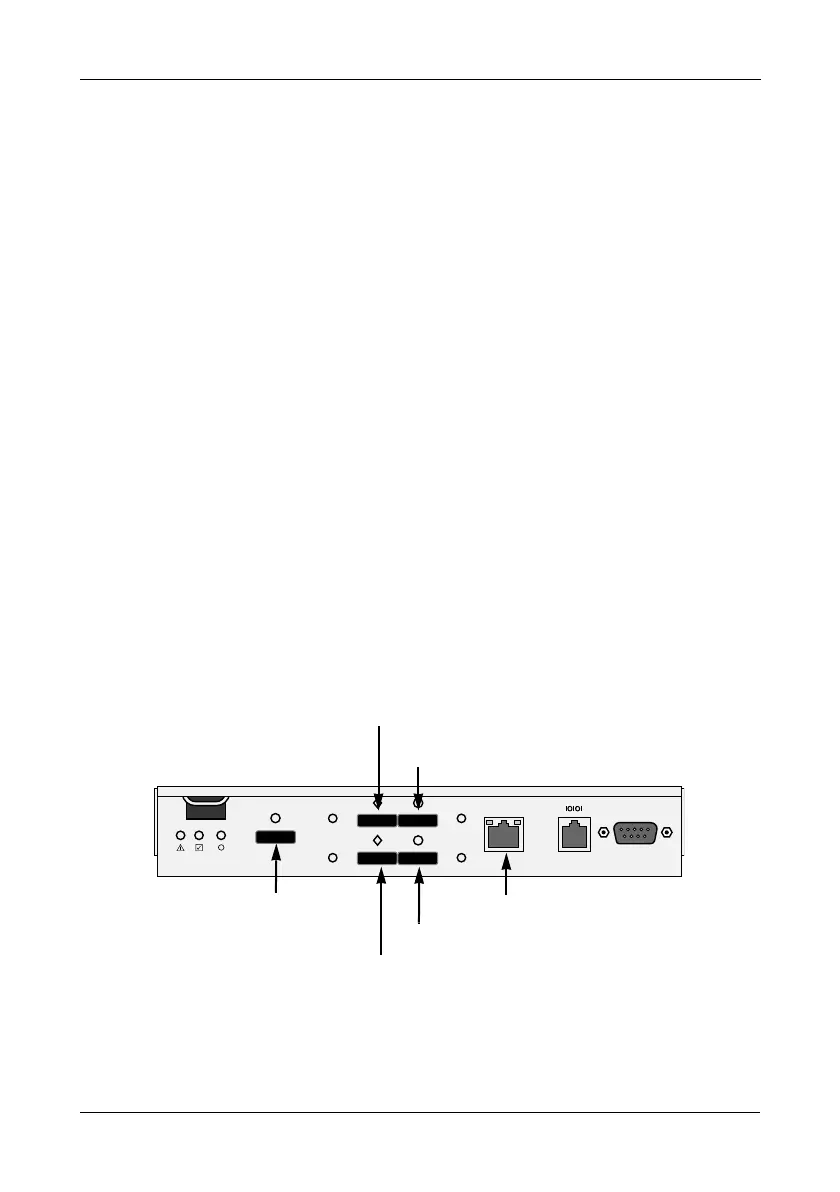

Abbildung 16. VTrak E610s und E310s Controller Daten- und
Managementanschlüsse
Mgmt
UPS
115200
8 N 1
SAS-Datenschnittstelle (optional)
SAS-Daten-/Kaskadenschnittstelle
(optional)
SAS-Daten-/Kaskadenschnittstelle
SAS-Datenschnittstelle
SAS-Erweiterungsschnittstelle
(zu JBOD)
Managementschnittstelle
