Promise Technology VTRAK E610f

VTrak E-Class Kurzanleitung
64
Konfigurieren des direkt verbundenen Speichers
Für DAS werden die folgenden Komponenten benötigt:
• Zwei SAS-HBA-Erweiterungskarten im Host-PC oder Server
• Einen Netzwerk-Switch
• Eine NIC (Netzwerkkarte) im Host-PC oder Server
So richten Sie die Datenverbindung ein:
Verbinden Sie eine SAS-Datenschnittstelle oder eine SAS-Daten-/Kaska-
denschnittstelle des VTrak-Controllers mit einer der SAS HBA-Karten. Siehe
Abbildung 17.
So richten Sie die Managementverbindung ein:
1. Verbinden Sie die Managementschnittstelle jeden Controllers mit Ihrem
Netzwerk-Switch. Siehe Abbildung 17.
2. Verbinden Sie den Standard-NIC des Host-PCs oder Servers mit Ihrem
Netzwerk-Switch.

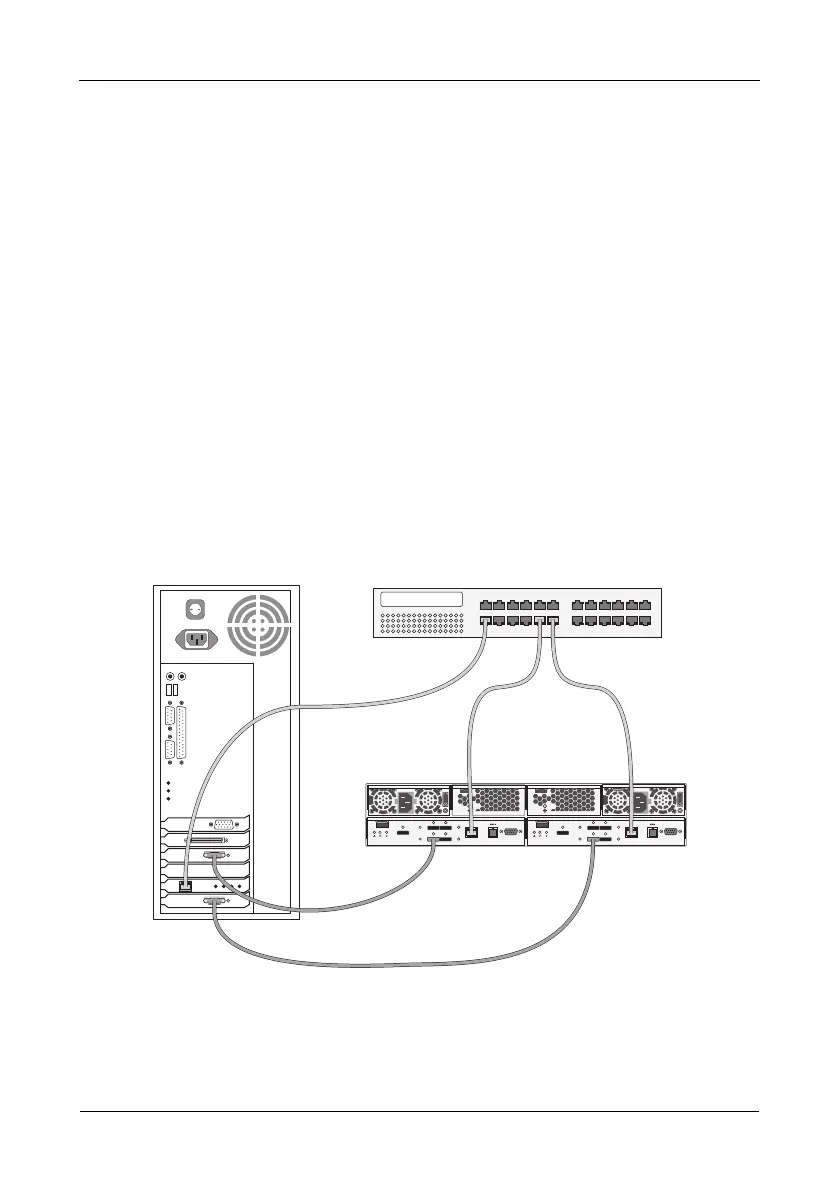

Abbildung 17. DAS Daten- und Managementanschlüsse. E310s wird
angezeigt. E610s ist ähnlich
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
Host-PC oder Server
VTrak
Netzwerk-Switch
