2-1
1. 二極體及通斷測試
量程 準確度 分辨力
二極體正向壓降
正向直流電流約
1mA. 反向電壓
約 3V.
蜂鳴器發出長聲,
測試兩點電阻低
於 (70±20)Ω.
開路電壓約 3V
過載保護：250V 直流或交流峰值
警告：為了安全，在此量程請勿輸入電壓
2-12. 晶體三極管 hFE 參數測試
量程 測試範圍 測試條件
hFE
NPN or PNP
0~1000
基極電流約 10uA,
Vce 約為 3V
四. 使用方法

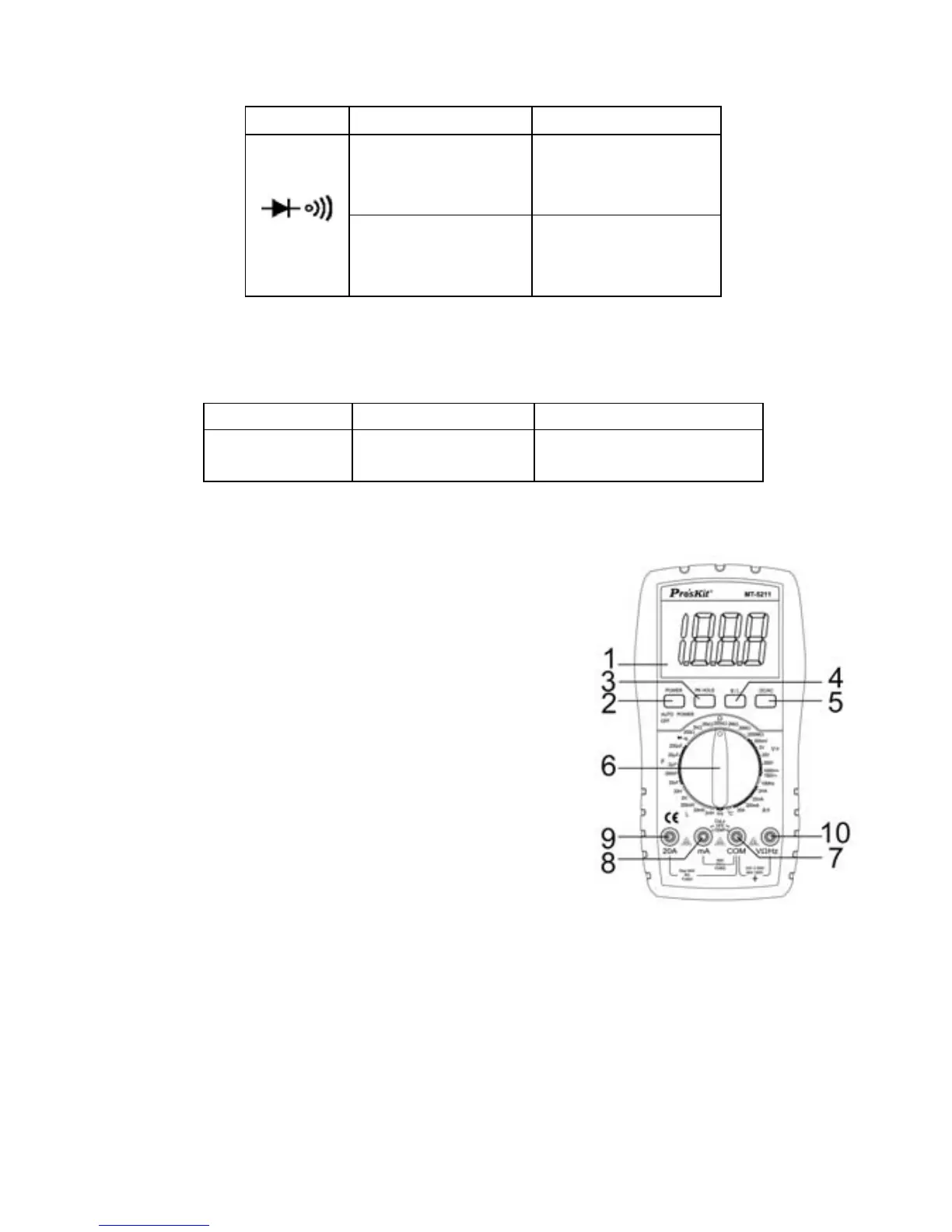

A. 操作面板說明：
1. 液晶顯示
器︰顯示測量值和單位
2. 電源開關:開啟或關閉電源
3. PK HOLD 讀數保持開關: 按下此功
能鍵，將儀錶當前所測最大數值保
持在液晶顯示器上並出現＂PH＂符
合，再次按下， “PH＂符號顯示，
退出讀數保持功能狀態
4. B/L 背光開關：按下開啟背光，約 5
秒後 自動關閉
5. DC/AC 鍵：選擇 DC/AC 工作方式
6. 旋鈕開關：用於改變測量功能及量
程
7. 公共地及電容、電感、電晶體測試
座、溫度正極輸入端
8. 小於 200mA 電流測試插座正極端及電容、電感、晶體測試座、溫
度負極輸入端
9. 20A 電流測試插座
10. 電壓、電阻及頻率測試插座
B. 電壓測量：
1. 將黑色測試錶棒插入“ COM ”插孔，紅錶棒插入“ V/Ω/Hz ”插孔。
2. 將旋鈕開關轉至 DCV 或 ACV 量程上，如果被測電壓大小未知，
