1 Etapa Calefacción / Aire Acondicionado
Convencional y Bomba Térmica
Solamente debe ser instalado por técnicos
de servicio experimentados.
Hasta 2 etapas de Calefacción / 1 de
Aire Acondicionado Convencional y
Bomba Térmica
2
Instalación
Advertencia
Desconecte la energía antes de empezar a
hacer la instalación.
Ubicación del termostato

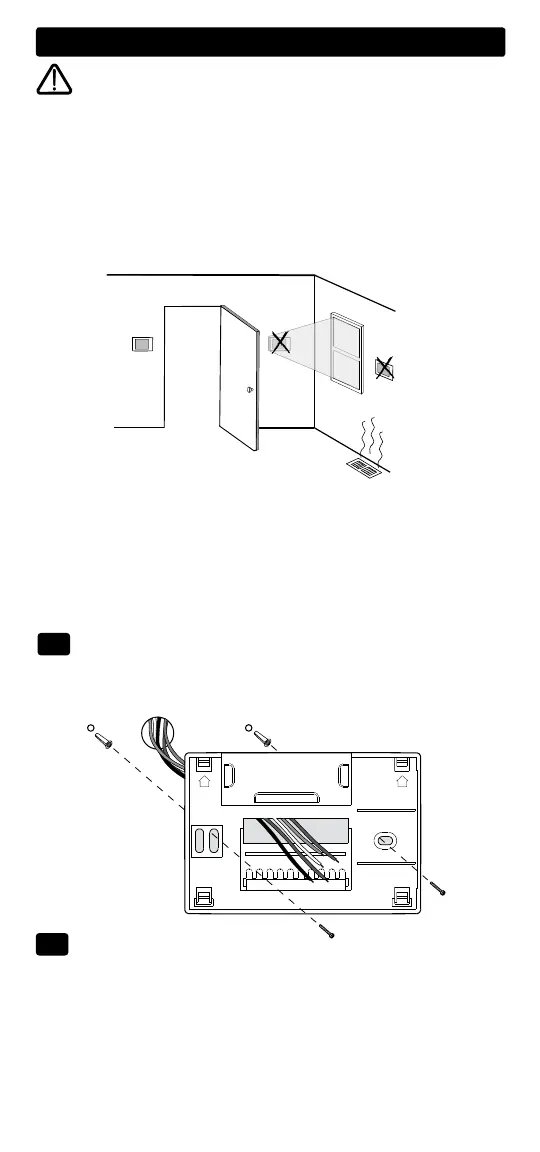

Instale el termostato aproximadamente a 1,5 m (5 pies) por encima del
piso en un área que tenga una buena cantidad de aire circulante y man-
tenga una temperatura ambiental promedio.
Evite la instalación en lugares donde el termostato pueda ser afectado por
corrientes de aire, aire estancado, ductos de aire frío o caliente, luz solar,
electrodomésticos, tuberías ocultas, chimeneas y paredes exteriores.
El número del modelo se encuentra en la parte
posterior
del termostato.
Instale su nuevo termostato PROSTAT en 5 pasos básicos:
1 Instale la sub-base
2 Suministre energía
3 Conecte los cables
4 Configure los interruptores de instalación
5 Fije el termostato a la sub-base
Instale la sub-base:
• Retire la sub-base del cuerpo del termostato.
• Monte la sub-base como se muestra a continuación
1
Perfore agujeros guía
de 4,8 mm (3/16 pulg.)
en el lugar deseado.
Use los anclajes sumi-
nistrados para láminas
de yeso o masilla.
Suministre energía
• Para energía a 24 voltios de CA, debe conectar el lado común del
transformador al terminal C de la sub-base del termostato.
• Para energía primaria o de reserva, introduzca las 2 baterías alcalinas
tipo “AA” suministradas en el compartimiento ubicado en la parte poste-
rior del termostato. Asegúrese de colocar correctamente los lados positivo
(+) y negativo (-) con los signos +/- del compartimiento de
las baterías.
