Terminaciones del cableado para el modelo PRS6110
Terminal Función Descripción
Rc Entrada Transformador de aire acondicionado a 24 voltios de CA
(Sistemas de doble transformador solamente)
Rh Entrada Conexión de la energía (Transformador de calefacción
a 24 voltios de CA o fuente de energía de milivoltaje)
G Salida Control del ventilador
W1 / E Salida
(W1) Relé de calefacción convencional
(E) Auxiliar / Calefacción de emergencia
O / B / V3 Salida (O) Válvula inversora de aire acondicionado activo
(B) Válvula inversora de calefacción activa
(V3) Energía de válvula de zona cerrada
Y1 Salida Relé del compresor
C Entrada Línea común del transformador a 24 voltios de CA
S1
S2
Conecte los cables
3
Entrada Sensor remoto opcional (interior o exterior)
Instale el nuevo termostato PROSTAT en 4 pasos básicos:
1 Instale la sub-base 3 Conecte los cables
2 Conecte la alimentación de energía 4 Conecte el termostato a la sub-base

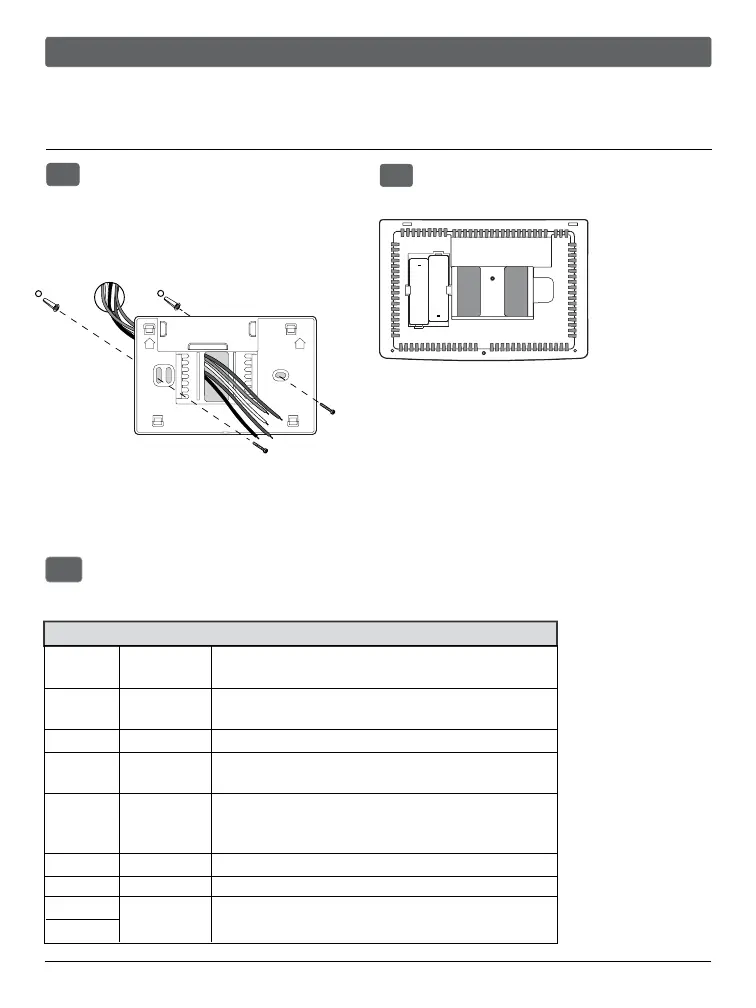

Instale la sub-base:
• Retire la sub-base del cuerpo
del termostato.
• Monte la sub-base como se muestra
a continuación:
UP
UP
Conecte la alimentación
de energía
Perfore orificios guía de 3/16 in en
el lugar deseado. Use los anclajes
suministrados para pared de yeso
o de masilla.
2
Instalación y cableado
1
2
+
+
Manual del instalación 2
Para energizar mediante baterías, introduzca las
2 baterías alcalinas tipo “AA” suministradas en el
compartimiento ubicado en la parte posterior de la caja
del termostato. Asegúrese de colocar correctamente los
lados positivo (+) y negativo (-) con los signos +/- del
compartimiento de baterías.
Para energía a 24 voltios de CA,
debe conectar el lado
común del transformador a la terminal C de la sub-base
del termostato. En instalaciones de doble transformador,
la línea común del transformador debe venir del transfor-
mador de aire acondicionado.
