protech SKYRAIDER T0442 - Page 11

• 11

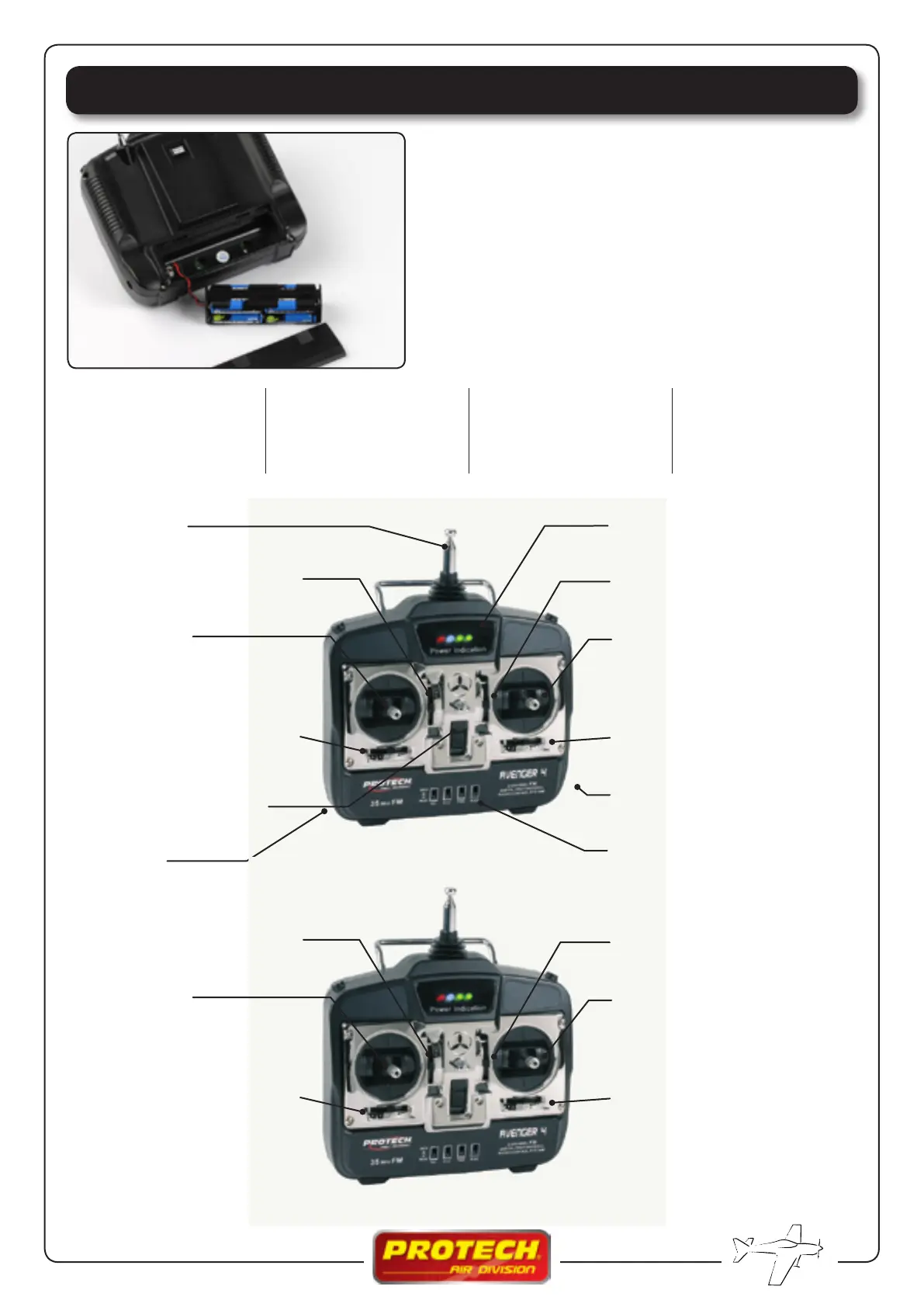

Transmitter / Zender / Emetteur / Sender
- Transmitter antenna
- Zender antenne
- Antenne d’émetteur
- Senderantenne
- Throttle trim (adjust center position of throttle)
- Gas trim (regel de midden gas positie)
- Trim de gaz (Ajuste la position neutre)
- Trimmhebel Rotorschub
- Throttle/Rudder stick
(Throttle=Controls height - Rudder=heading)
- Gas/staartrotor stick
(Gas=stijgen/dalen - Staartrotor= richting)
- Stick Gaz/Direction
(Gaz= montée - Direction= rotation)
- Steuerknüppel Rotorschub-Gieren
- Rudder trim (adjust center position of rudder)
- Staartrotor trim (regel de middel staartrotor
positie)
- Trim de direction (Ajuste la position neutre)
- Trimmhebel Gieren
- Power switch (Power ON/OFF switch)
- Hoofdschakelaar (AAN/UIT)
- Interrupteur (Allume/éteint l’émetteur)
- EIN/AUS Schalter
- Simulator socket
- Simulator stekker
- Prise de simulateur
- Simulator Buchse
- Channel/Reverse switches
- Kanaal/ompool schakelaars
- Interrupteurs inverseur de voies
- Servoreverse Schalter
- Voltage indicator
- Spanningsindicator
- Témoins de charge des batteries
- Spannungsanzeige
- Elevator trim (adjust the center position)
- Elevator trim (regel de middel elevator positie)
- Trim du Pas (Ajuste la position neutre)
- Trimmhebel Nicken
- Aileron/Elevator stick
(Elevator=Forward/Back Aileron=Left/Right)
- Aileron/Elevator stick
(Elevator=voor/achter Aileron=links/rechts)
- Stick Aileron/Elevateur
(Elévateur=Avant/Arrière - Aileron=Gauche/Droite)
- Steuerknüppel Nicken-Rollen
- Aileron trim (adjust center position)
- Aileron trim (regel de middel aileron positie)
- Trim d’aileron (Ajuste la position neutre)
- Trimmhebel Rollen
- Charge socket
- Laadstekker
- Prise de charge
- Ladebuchse
- Throttle trim (adjust center position of throttle)
- Gas trim (regel de midden gas positie)
- Trim des gaz (Ajuste la position neutre)
- Trimmhebel Rotorschub
- Elevator/Rudder stick
(Elevator=Forward/back - Rudder=heading)
- Elevator/staartrotor stick
(Elevator= Voor/achteruit - Staartrotor= richting)
- Stick Elevateur/Direction
(Elevateur=Avant/Arrière - Direction= rotation)
- Steuerknüppel Nicken-Gieren
- Rudder trim (adjust center position of rudder)
- Staartrotor trim (regel de middel staartrotor
positie)
- Trim de direction (Ajuste la position neutre)
- Trimmhebel Gieren
- Elevator trim (adjust the center position)
- Elevator trim (regel de middel elevator positie)
- Trim du Pas (Ajuste la position neutre)
- Trimmhebel Nicken
- Aileron/Throttle stick
(Throttle=Up/down Aileron=Left/Right)
- Aileron/Gas stick
(Aileron=links/rechts - Gas= stijgen/dalen)
- Stick Aileron/Gaz
(Aileron=Gauche/Droite - Gaz= monter/descendre)
- Steuerknüppel Rollen-Motorschub
- Aileron trim (adjust center position)
- Aileron trim (regel de middel aileron positie)
- Trim d’aileron (Ajuste la position neutre)
- Trimmhebel Rollen
MODE 1
MODE 2
Place 8 pcs dry cells LR-6
in the battery box of the transmit-
ter.
Check the polarity!
Plaats 8 stuks Alkaline batterijen in
de batterijhouder van de zender.
Let op de juiste polariteit
Installer 8 piles Alkaline dans le
boîtier piles de l'émetteur.
Attention aux polarités
Setzen Sie 8 Stück AA Batterien
LR6 in das Batteriefach des Sen-
ders Ein.
Be ach ten Sie d ie r ich tige
Polarität
