protech Skystar User Manual

Skystar - 15

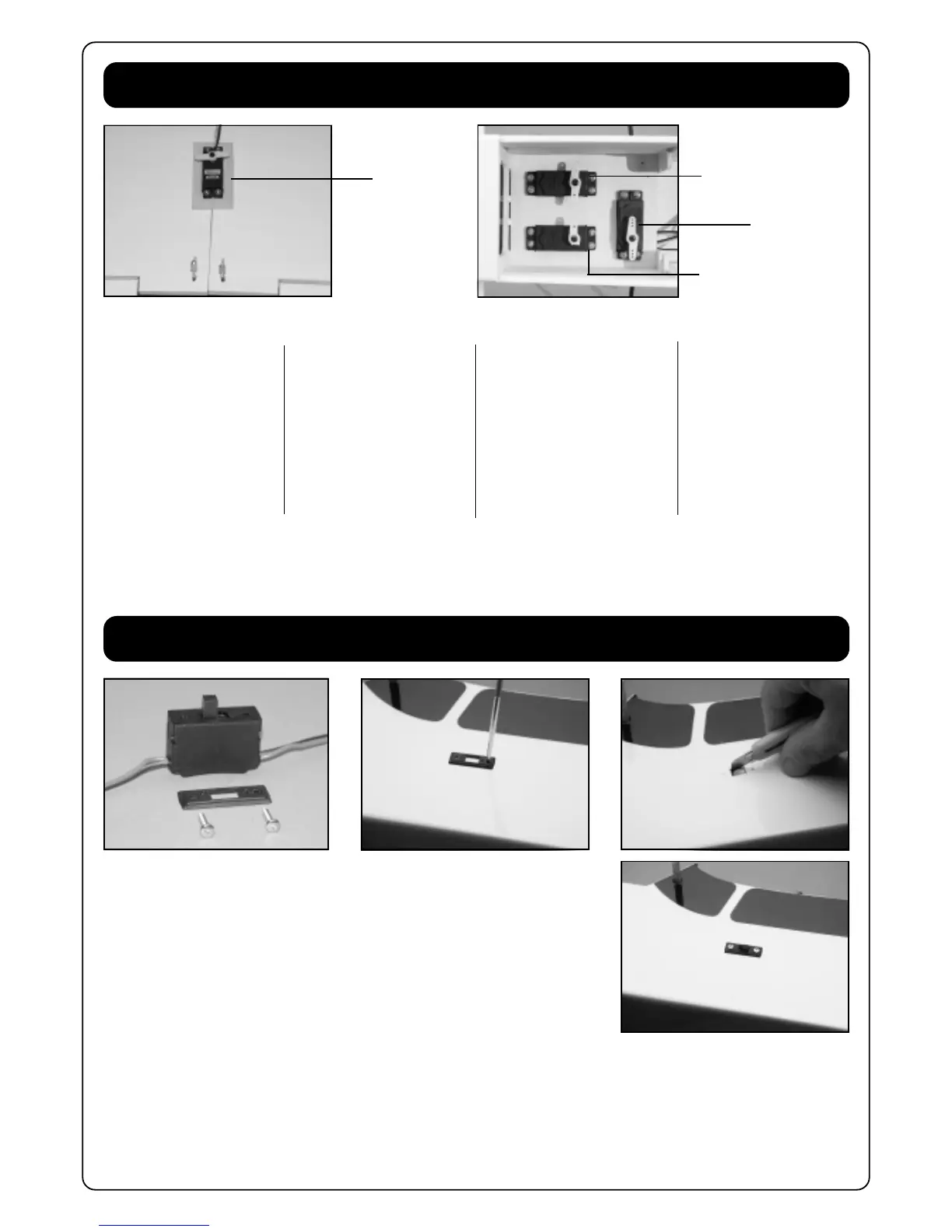

Installing the servos / Monteren van de servo’s /
Installation des servos
Mount the aileron servo as shown
in Pic. 37.
Mount the 3 servos into the fuse-
lage as shown in Pic. 38.
Warning: the servos need to be
fixed with the rubber grommets,
brass bushings and the screws
which are supplied with your
servos.
Monteer de rolroerservo zoals
afgebeeld op de foto (Pic. 37).
Monteer de 3 servo’s in de romp
zoals afgebeeld op de foto
(Pic. 38).
Let op: de servo’s moeten steeds
bevestigd worden met de rub-
bers, messing busjes en de
schroeven die bij de servo’s
geleverd worden.
Installing the switch harness / Monteren van de schakelaar /
Installation de l’intérrupteur
Place the switch harness plate on the outside of the fuselage.
Mark with a pen the holes and cut-outs (Pic. 40).
Cut with a sharp hobby knife the openings in the fuselage (Pic. 41).
Mount the switch harness (Pic. 42).
Plaats het plaatje van de schakelaar op de romp en teken de gaten af met een pen.(Pic. 40)
Snij vervolgens met een scherp hobbymes de vorm van de schakelaar uit (Pic. 41).
Monteer de schakelaar (Pic. 42).
Aileron servo
Rolroer servo
Servo d’ailerons
Rudder servo
Richtingsroer servo
Servo de direction
Elevator servo
Hoogteroer servo
Servo de profondeur
Throttle servo
Gas servo
Servo de gas
Pic. 37
Pic. 38
Pic. 39
Pic. 40
Pic. 41
Pic. 42
Installez le servo d’ailerons
comme indiqué (Pic.37)
Installez 3 servos sur la platine
dans le fuselage (Pic.38)
Attention: Pour la fixation, utilisez
toujours les petits blocs
caoutchouc, les rivets et les vis
fournis avec les servos.
Positionnez la plaquette de l’intérrupteur sur l’extérieur du fuselage.
Marquez les trous et la découpe à l’aide d’une pointe (Pic. 40).
Découpez avec un cutter la fenêtre de passage du bouton d’intérrupteur (Pic. 41).
Percez les 2 trous de vis. Vissez l’intérrupteur en place (Pic. 42).
