16 - Skystar

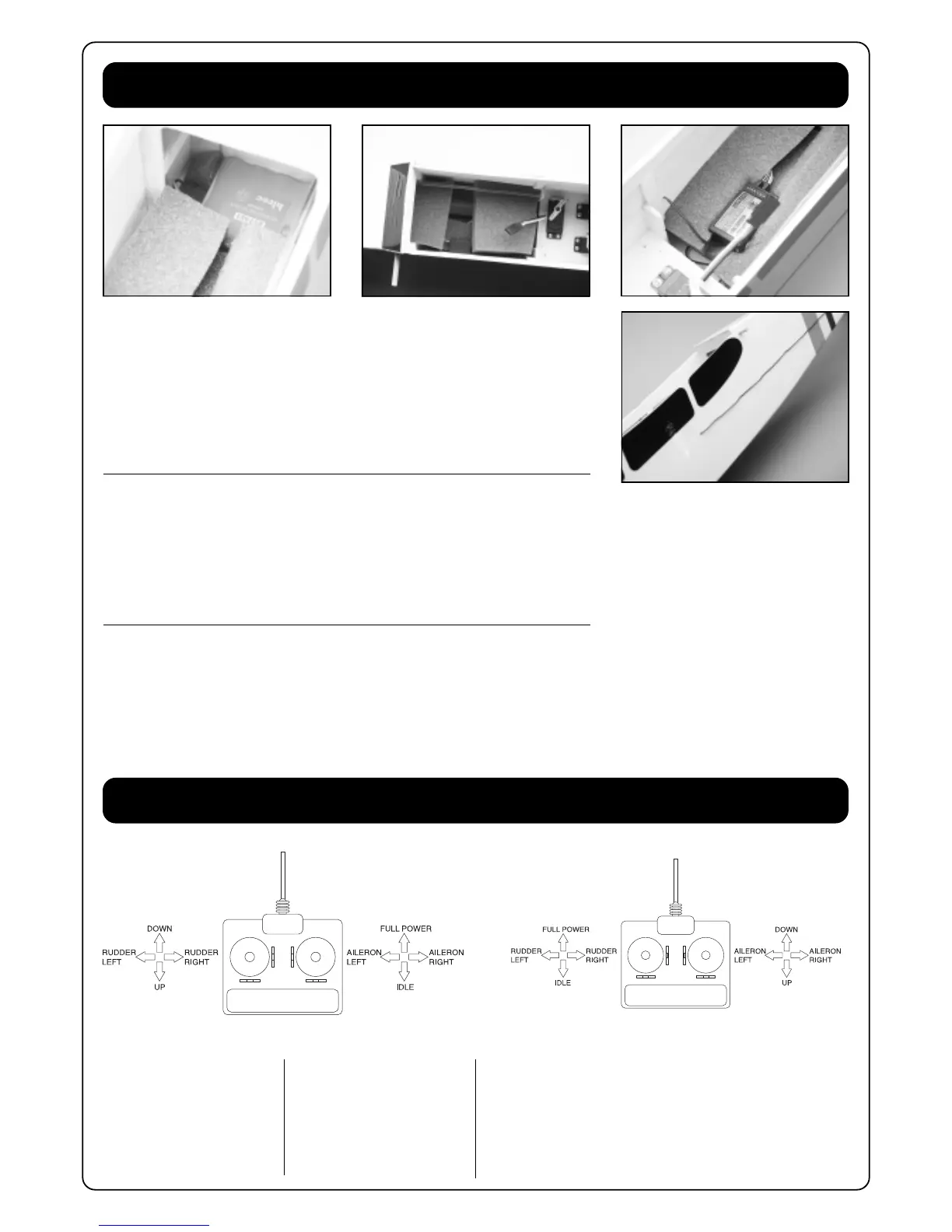

Installing the receiver and battery pack / Monteren van de ontvanger en
batterijpack / Installation de la batterie de réception et du récepteur
Place the receiver batterypack just behind the fuel tank and securely fix in position with packing
foam (Pic. 43).
Connect all servos to the appropriate receiver channels.
We recommand to use a servo extension lead (PL013.25) for the aileron servo. This extension
lead need to be connected to the aileron channel of the receiver. With the use of an extension
lead the wing can be removed easely.
Place the receiver in front of the servos and securely fix in position with packing foam (Pic.45).
Drill a small hole in the side of the fuselage for the aerial.(Pic. 46)
Plaats de batterij juist achter de brandstoftank en fixeer de batterij met schuimrubber.(Pic. 43)
Sluit alle servo’s aan op de juiste uitgangen van de ontvanger. Om de rolroerservo aan de
ontvanger aan te sluiten raden wij aan een verlengsnoer van ongeveer 20cm te gebruiken. Dit
verlengsnoer wordt op de uitgang van de rolroerservo op de ontvanger aangesloten. Met dit
verlengsnoer kan de vleugel eenvoudig gedemonteerd worden.
Plaats de ontvanger voor de servo’s en fixeer de ontvanger met voldoende schuimrubber (Pic.45).
Maak een klein gaatje in de romp voor de antennedraad naar buiten te voeren. (Pic. 46)
Steering modes / Stuurmode’s /
Mode de pilotage
To fly radio control models, 2 kind
of flying modes are used.
This will depend on your local fly-
ing club or instructor.
You can choose between mode
1 and mode 2 (Drw. 19-20).
Meestal worden er 2 soorten
mode’s gebruikt om te vliegen.
Dit hangt af meestal af wat er bij
u in de vliegclub of door uw
instructeur gebruikt wordt.
Ofwel gebruikt u mode 1 of mode
2 (Drw. 19-20).
MODE 1
MODE 2
Pic. 43 Pic. 45Pic. 44
Pic. 46
Drw. 19 Drw. 20
Placez la batterie de réception juste derrière le réservoir et bloquez sa position avec de la mousse (Pic.43)
Raccordez les servos sur les sorties appropriées du récepteur. (voir notice de votre télécommande).
Nous conseillons d’utiliser une allonge de 25cm (réf: PL013.25) entre le récepteur et le servo d’ailerons, cela facilite la mise en place de l’aile.
Placez le récepteur devant les servos et bloquez sa position avec de la mousse, il ne peut pas bouger en vol et doit être protégé des vibrations et
salissures (Pic.45).
Percez un petit trou sur le côté du fuselage pour le passage de l’antenne vers l’extérieur et fixez-la en fin de fuselage (ne jamais couper l’antenne).
(Pic.46).
Il existe 2 principaux mode de vol,
vous avez le choix d’utiliser le
Mode 1 ou Mode 2.
L’utilisation de l’un ou l’autre
dépend de votre localisation et/
ou de votre instructeur.
(Drw. 19-20).
