RICAMBI - PARTIES DE RECHANGE - ERSATZTEILE - SPARE PARTS - PIEZAS DE RECAMBIO
Ref. Article Description
01 SCRASBD60 Corpo riduttore Dx
SCRASBS60 Corpo riduttore Sx
02 SMOB902 Mozzetto bloccato
03 SGH02 Ghiera in zama filettata
04 MVIM0630 Vite M6x30 per coll. vite
05 MDAM06ZB Dado M6 autobl. zinc.
06 SBU22 Bussola acetal
SVI3AT30 Vite L= 400
07 SVI4AT30 Vite L= 500
SVI5AT30 Vite L= 600
08 MRO2615P Rondella in plastica
09 SNZ90 Nottolino di sblocco
10 MPA40247 Paraolio 40x24x7
STA36180 Tubo alu L=420 vern.
11 STA46180 Tubo alu L=520 vern.
STA56180 Tubo alu L=620 vern.
12 MBU08 Bussola in bisolfuro
13 MRP02 Raschiapolvere
14 MBU20 Bussola PVC nera
STI3AS20 Tubo inox L=420
15 STI4AS20 Tubo inox L=520
STI5AS20 Tubo inox L=620
16 SMA6180 Manina verniciata
17 MVIP0520Z Vite M5x20
18 MTP02 Tappo calotta bassa
19 MPC01 Passacavo
20 SCABAS Calotta verniciata
21 SST1445 Statore 1400g. H45
22 SALBAS45902 Albero bloccato finito
23 MDS4018 Distanziale 40x18
24 SMT12AS Motore 12V Finito
25 MDS3520 Distanziale 35x20 mm.
26 MAL12AS Prolunga alberino 12V

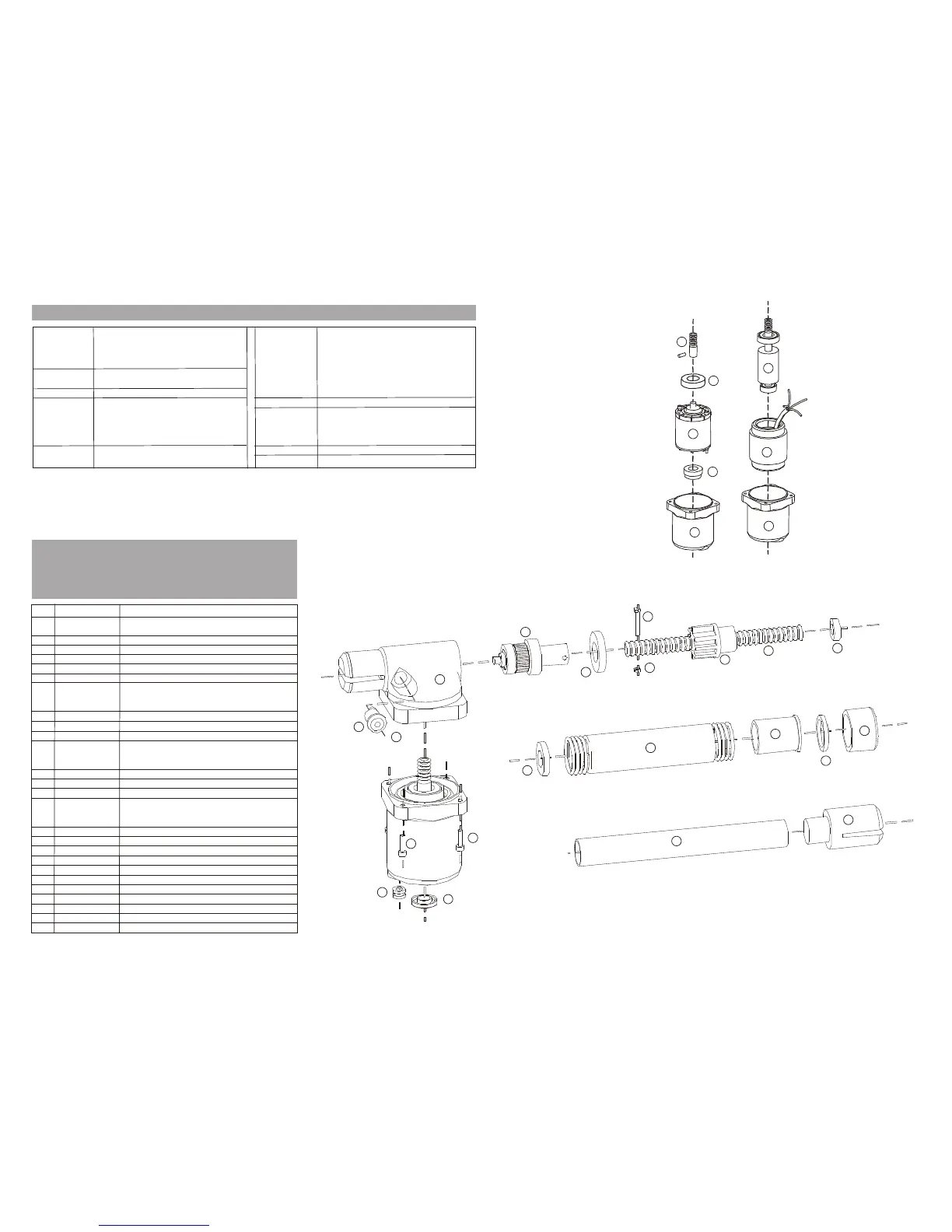

ESPLOSO COMPONENTI
DETAIL ECLATE
DETAAILED DESIGN OF ALL THE SPARE
DER DURCHSHNITT DEN BESTANDTEILEN
ESTELLADO COMPONENTES
1 2 3 9 CORPO RIDUTTORE FINITO TUBO FINITO Corsa 300 /400 /500
2 Mozzetto bloccato 6 Bussola acetal
3 Ghiera in zama filettata 7 Vite L= 400 / 500 / 600
9 Nottolino di sblocco 8 Rondella in plastica
12 Bussola bisolfuro
4 VITE COLLEGAMENTO VITE M6x30 13 Raschiapolvere
5 DADO AUTOBLOCCANTE ZINCATO 14 Bussola PVC nera
18 19 20 21 CALOTTA FINITA 230 H45 10 PARAOLIO 40 / 24 / 7 PER TUBO
18 Tappo per calotta DOTAZIONI ASTER
19 Passacavo Chiave di sblocco
20 Calotta verniciata Piastra post. S1/ S2 - dx / sx zincata
21 Statore 1400 H45 Piastra ant. S3 zincata
22 ALBERO FINITO H45 BLOCCATO CONDENSATORE 8mF
24 26 MOTORE 12V FINITO
11
17
17
15
16
12
23
25
26
21
22
24
20
20
12V
230V
