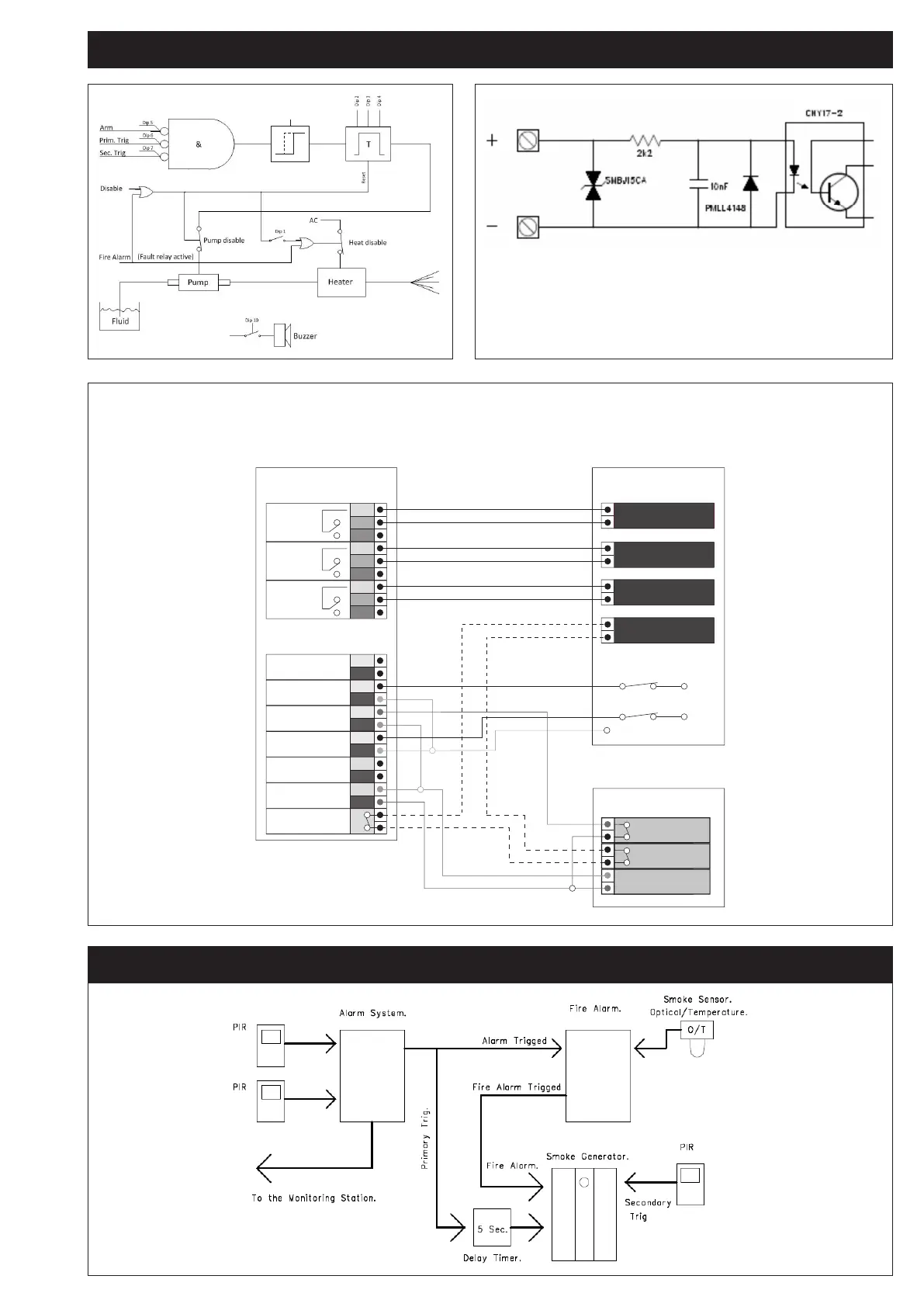

ELECTRICAL INSTALLATION
TYPICAL CONNECTION WITH AFA SYSTEMS
COM.
NC
NO
Fog Rly.
COM.
NC
NO
Fault Rly.
COM.
NC
NO
Fluid Rly.
+
Fire
+
Disable
+
Sec.
+
Prim
+
Arm
12 V
Output
Tamper
Fog Cannon
TM
Zone Fog
Zone Fault
Zone Fluid
Zone Tamper
Alarm System
Disable Signal
Alarm Signal
12 V +
Closed in daytime
Opens with alarm
12 V –
12 V –
+
Motion
VERIFYING PIR
Tamper
12 V
+
Recommended NC (normal closed) circuit
STATUS: ALARM IS OFF (DAYTIME), FOG CANNON
TM
IS DISABLED
Galvanic isolated
Nominal 12V – 5 mA
Inputs must be polarized correctly
Inputs can be connected with 24V by connecting a
resistance in series with the signal (2.4 Kohm)
Logic diagram Input configuration
Dip 8
5 sec. delay
