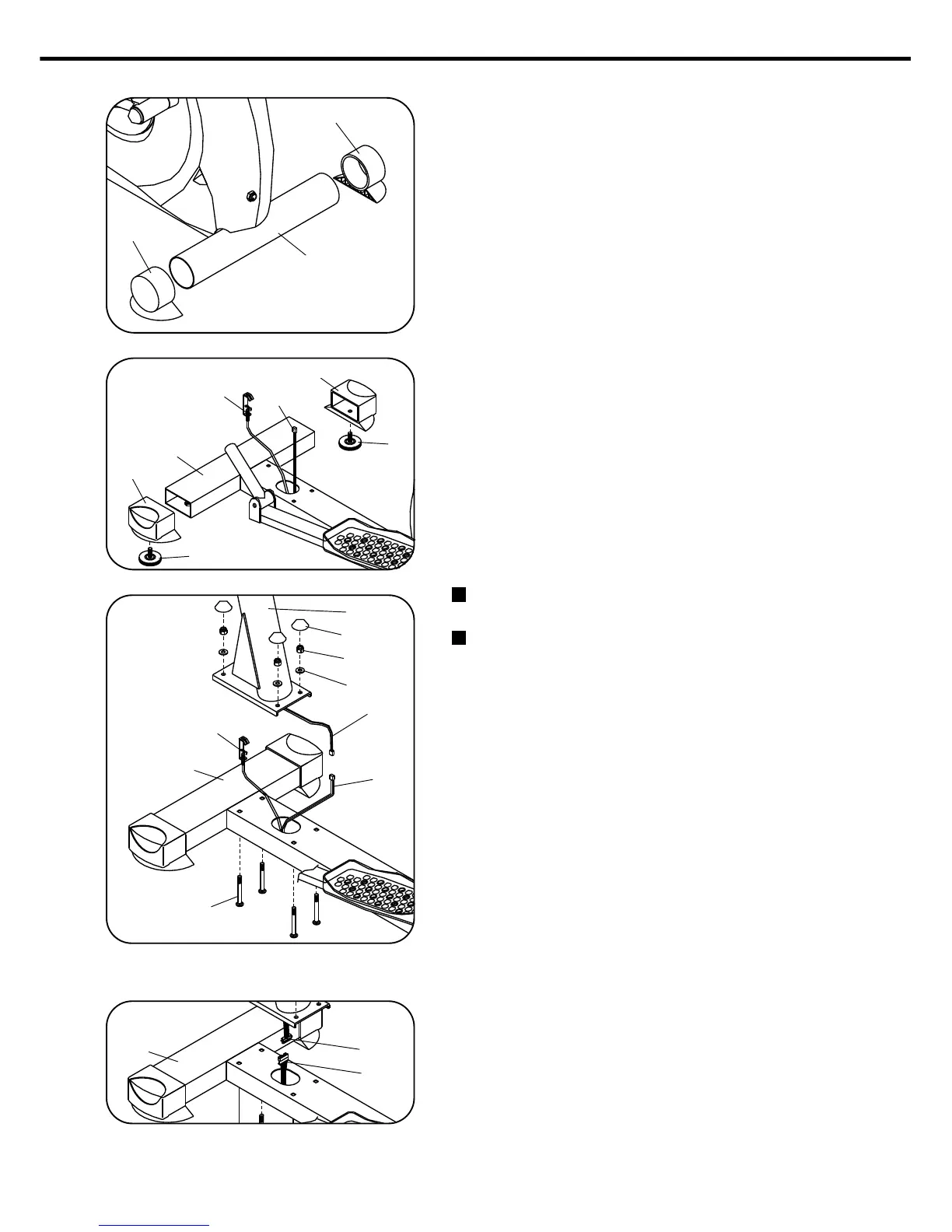

EEC-1800 / 1850 ELLIPTICAL ASSEMBLY INSTRUCTION
IF YOUR MODEL IS EEC-1800, PLEASE DO
STEP 2-1.
IF YOUR MODEL IS EEC-1850, PLEASE DO
STEP 2-2.
STEP 2-1.
a. CONNECT EXTENSION CABLE WIRE ( 08 ) AND
LOWER CABLE WIRE ( 09 ).
b. INSERT TENSION CABLE ( 46 ) INSIDE OF
HANDLEBAR POST ( 02 ).
c. FIT HANDLEBAR POST ( 02 ) TO THE MAIN
FRAME ( 01 ) BY USING M8 CARRIAGE BOLTS
( 33 ), M8 SMALL WASHERS ( 34 ), M8 NYLON
NUTS ( 32 ) AND M8 HALF MOON CAPS ( 25 ).
( PLEASE REFER TO FIG. C )
STEP 2-2.
a. CONNECT MONITOR CABLE (A) ( 43 ) AND
MONITOR CABLE (B)( 44 ).
b. FIT HANDLEBAR POST ( 02 ) TO THE MAIN
FRAME ( 01 ) BY USING M8 CARRIAGE BOLTS
( 33 ), M8 SMALL WASHERS ( 34 ), M8 NYLON
NUTS ( 32 ) AND M8 HALF MOON CAPS ( 25 ).
( PLEASE REFER TO FIG. D )
STEP 1.
a. FIT FOOT CAPS ( 23 ) TO END OF THE REAR
STABILIZER AND CAPS ( 21 ) TO END OF THE
FRONT STABILIZER.
( PLEASE REFER TO FIG. A )
b. THE CAPS ( 21 ) SHOULD BE TIGHTENED WITH
FOOT ADJUST BASE ( 22 ).
( PLEASE REFER TO FIG. B )
23
23
1
FIG.A
FIG.B
21
1
46
9
21
22
22
2
25
32
34
FIG.C
1
8
9
46
33
FIG.D
1
43
44
- 1 -
