Protool PDC 12-4 TEC Li

41
6.4 Verlichting en accu-capaci-
teitsindicatie
De LED van de lamp [1-2] dient als
verlichting en als accu-capaciteitsindi-
catie
.
X Schakelaar LED-lamp [1-1] indrukken:
1x ... LED, verlichting van het werkgebied
2x ... capaciteitsindicatie, geeft de laad-
toestand van het accupack aan (niet bij
NiCd- en NiMH-accupacks)
7 Instellingen
7.1 Draairichting veranderen [1-9]
• Schakelaar naar links = rechtsdraaiend
• Schakelaar naar rechts = linksdraaiend
7.2 Versnelling veranderen
Met de versnellings-schakelaar [1-7] kan de
aandrijving worden omgeschakeld.
7.3 Draaimoment instellen [1-8]
Schroeven
Draaimoment volgens instelling:
Stand 1 = laag draaimoment
Stand 12 = hoog draaimoment
Geluidssignaal bij het bereiken van het in-
gestelde draaimoment, machine schakelt uit.
Machine start pas weer wanneer de in-/uit-
schakelaar
[1-4] losgelaten en opnieuw in-
gedrukt wordt.
Boren
Markering wijst naar boorsymbool = maxi-
maal draaimoment.
7.4 Slagboren
L Het apparaat is bestemd voor het slagbo-
ren in baksteen, metselwerk en steen.
De omschakelaar
[1-6] op het hamersym-
bool zetten. Hierbij de stelknop
[1-8] op het
boorsymbool zetten.
8 Gereedschapopname, aan-
zetstukken

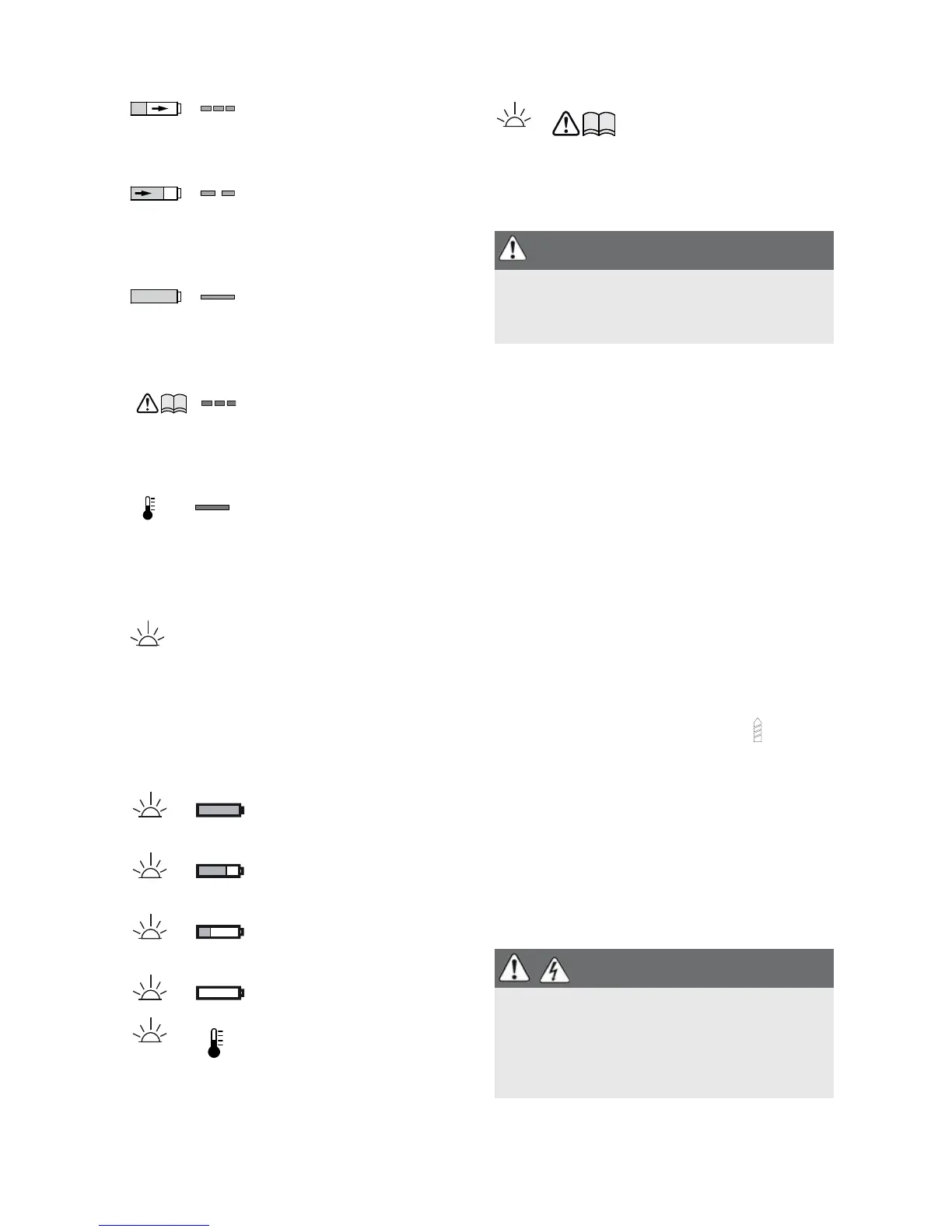

LED groen - snel knippe-
ren
Accupack wordt met maxi-
male stroom geladen.
LED groen - langzaam
knipperen
Accupack wordt met gere-
duceerde stroom geladen,
Li-ion is voor 80% geladen.
LED groen - continulicht
Het opladen is voltooid of
wordt niet opnieuw gestart,
omdat de actuele oplaad-
status groter is dan 80%.
LED rood - knipperen
Algemene foutindicatie,
bijv. geen volledig contact,
kortsluiting, accupack
defect, etc.
LED rood - continulicht
Accutemperatuur ligt bui-
ten de toelaatbare grens-
waarden.
LED groen – continu-
licht: Laadtoestand >60
%
LED groen – langzaam
knipperen: Laadtoestand
30 % – 60 %
LED groen – snel knip-
peren: Laadtoestand 0 %
- 30 %
LED geel – continulicht:
Accu is leeg
LED rood – continulicht:
Accutemperatuur ligt bui-
ten de toegestane grens-
waarden.
LED rood– knipperen:
Algemene foutindicatie,
bijv. geen volledig contact,
kortsluiting, accupack
defect, etc.
WAARSCHUWING
Gevaar voor letsel
X Instellingen alleen bij uitgeschakelde
machine!
WAARSCHUWING
Gevaar voor letsel, elektrische schok-
ken
X Neem voor alle werkzaamheden aan de
machine altijd het accupack van de ma-
chine!
