6.4 Beleuchtung und Akku-Kapazi-
tätsanzeige
Die LED der Lampe [1-2] dient als
Beleuchtung und als Akku-Kapazi-
tätsanzeige .
X Einschalter LED-Lampe [1-1] betäti-
gen:
1x ... LED, Beleuchtung des Arbeitsbe-
reichs
2x ... Kapazitätsanzeige, zeigt den La-
dezustand des Akkupacks an (nicht mit
NiCd- und NiMH-Akkupacks)
7 Einstellungen
7.1 Drehrichtung ändern [1-9]
• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linkslauf
7.2 Gang wechseln
Mit dem Gang-Schalter [1-7] kann das
Getriebe umgeschalten werden.
7.3 Drehmoment einstellen [1-8]
Schrauben
Drehmoment entsprechend Einstellung:
Stellung 1 = kleines Drehmoment
Stellung 12 = hohes Drehmoment
Signalton bei Erreichen des eingestellten
Drehmomentes, Maschine schaltet ab. Ma-
schine läuft erst wieder, wenn der Ein-/
Ausschalter [1-4] losgelassen und erneut
gedrückt wird.
Bohren
Markierung zeigt auf Bohrersymbol =
maximales Drehmoment.
7.4 Schlagbohren
L Das Gerät ist bestimmt zum Schlagboh-
ren in Ziegel, Mauerwerk und Stein.
Den Umschalter [1-6] auf das Hammer-
symbol stellen. Dabei Stellrad [1-8] auf
Bohrsymbol stellen.
8 Werkzeugaufnahme, Vor-
satzgeräte

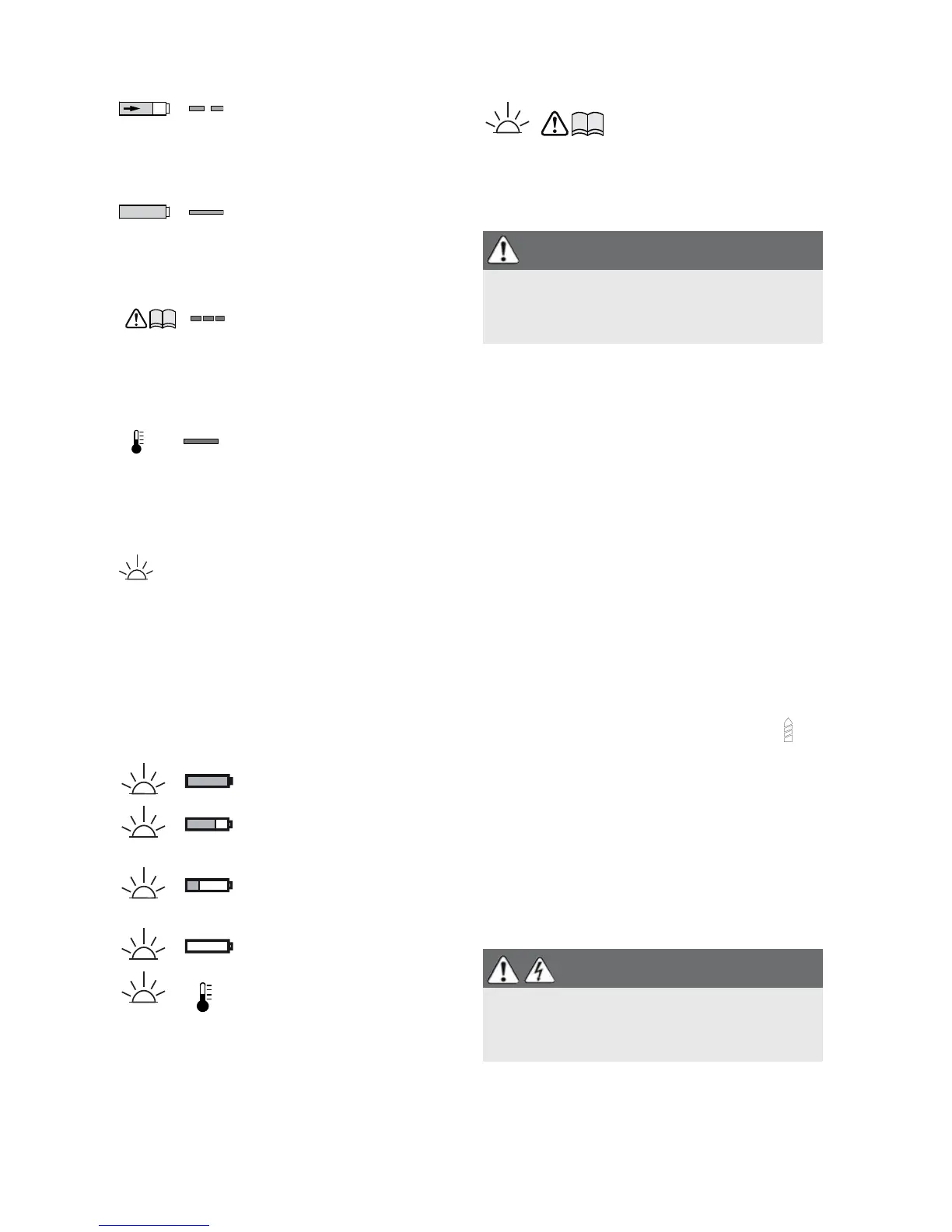

LED grün - langsames
Blinken
Akkupack wird mit reduzier-
tem Strom geladen, LiIon
ist zu 80 % geladen.
LED grün - Dauerlicht
Ladevorgang ist beendet
oder wird nicht neu gestar-
tet, da aktueller Ladezu-
stand größer 80 %.
LED rot - Blinken
Allgemeine Fehleranzeige,
z. B. keine vollständige
Kontaktierung, Kurz-
schluss, Akkupack defekt,
usw.
LED rot - Dauerlicht
Akkutemperatur ist außer-
halb der zulässigen Gren-
zwerte.
LED grün – Dauerlicht:
Ladezustand >60 %
LED grün – langsames
blinken: Ladezustand 30
% – 60 %
LED grün – schnelles
blinken: Ladezustand 0 %
- 30 %
LED gelb – Dauerlicht:
Akku ist leer
LED rot – Dauerlicht:
Akkutemperatur ist außer-
halb der zulässigen Gren-
zwerte.
LED rot – blinken: Allge-
meine Fehleranzeige, z. B.
keine vollständige Kontak-
tierung, Kurzschluss,
Akkupack defekt, usw.
WARNUNG
Verletzungsgefahr
X Einstellungen nur bei ausgeschalteter
Maschine!
WARNUNG
Verletzungsgefahr, Stromschlag
X Vor allen Arbeiten an der Maschine den
Akkupack von der Maschine abnehmen!
