49
Borttagning av borrchuck
Dra upplåsningsringen [4-2] framåt.
Ta bort borrchucken.
Verktygsbyte
Vrid spännhylsan [4-3] moturs för att öppna spänn-
backarna.
Pilen på spännhylsan anger vridningsriktning för
öppning.
Sätt i verktyget i borrchucken.
VARNING!
Risk för personskador
► Spänn fast verktyget centrerat i borrchucken!
Vrid spännhylsan [4-3] medurs för att spänna fast
verktyget.
7.2 Verktygschuck CENTROTEC
Med verktygschucken CENTROTEC byter du snabbt
verktyg med CENTROTEC-skaft.
► Det är bara att spänna fast CENTROTEC-verk-
tyget i CENTROTEC-verktygschucken.
VARNING!
Verktyget kan orsaka skärskador vid verk-
tygsbytet!
► Bär alltid skyddshandskar!
Montering av CENTROTEC
Dra upplåsningsringen [5-1] framåt.
Sätt fast verktygschucken ända till anslaget på
borrspindeln [4-1].
Släpp upplåsningsringen [5-1].
Borttagning av CENTROTEC
Dra upplåsningsringen [5-1] framåt.
Ta bort verktygschucken.
Verktygsbyte
För att montera respektive ta bort verktyget med
CENTROTEC dra tillbaka den oranga ringen [5-2].
Vrid vid monteringen verktyget tills dess sexkant-
skaft hakar i i borrspindelns sexkantsfäste.
Släpp upplåsningsringen [5-2].
7.3 Vinkeltillsats
Med vinkeltillsatsen kan du arbeta (borra, skruva)
lodrätt mot maskinens längdaxel.
Isättning av vinkeltillsats
► Innan första användning bör spindeln [4-1] och
styrskåpet [6-1] smörjas med en mindre mängd
multifunktionellt fett.
Lossa spärren för vinkeltillsatsen.
Tillsatsfästet sätter du på fördelarskåpets hals så
att fästets säte passar i skåpets utgång.
Säkra tillsatsens spärr.
Vinkeltillsatsen kan vridas i 30°.
Montering/borttagning av borrchuck
Borrchucken monteras likadant på vinkeltillsatsens
axel som på maskinens borrspindel.
7.4 Djupanslag DC UNI FF
Med djupanslaget kan man skruva i en skruv till ett
preciserat djup. Man kan ställa in hur högt skruv-
huvudet ska stanna över arbetsobjektet eller hur
mycket det ska sänkas ner i materialet.
Montering
Sätt på djupanslaget på maskinens spindel [8-1].
Dra låsringen [8-2] framåt.
Vrid den tills sexkantstiftet på anslaget hakar fast
i fästet med invändig sexkant på maskinen. Tryck
fast anslaget på spindeln. Släpp låsringen.
Demontering
Dra låsringen [8-2] framåt och ta av djupanslaget
från spindeln.
Byte av verktyg
Ta av hylsa A eller B på djupanslaget. Sätt in tillhö-
rande bits eller hylsnyckeladapter i den magnetiska
hållaren [8-3]. Sätt tillbaka hylsa A eller B igen.

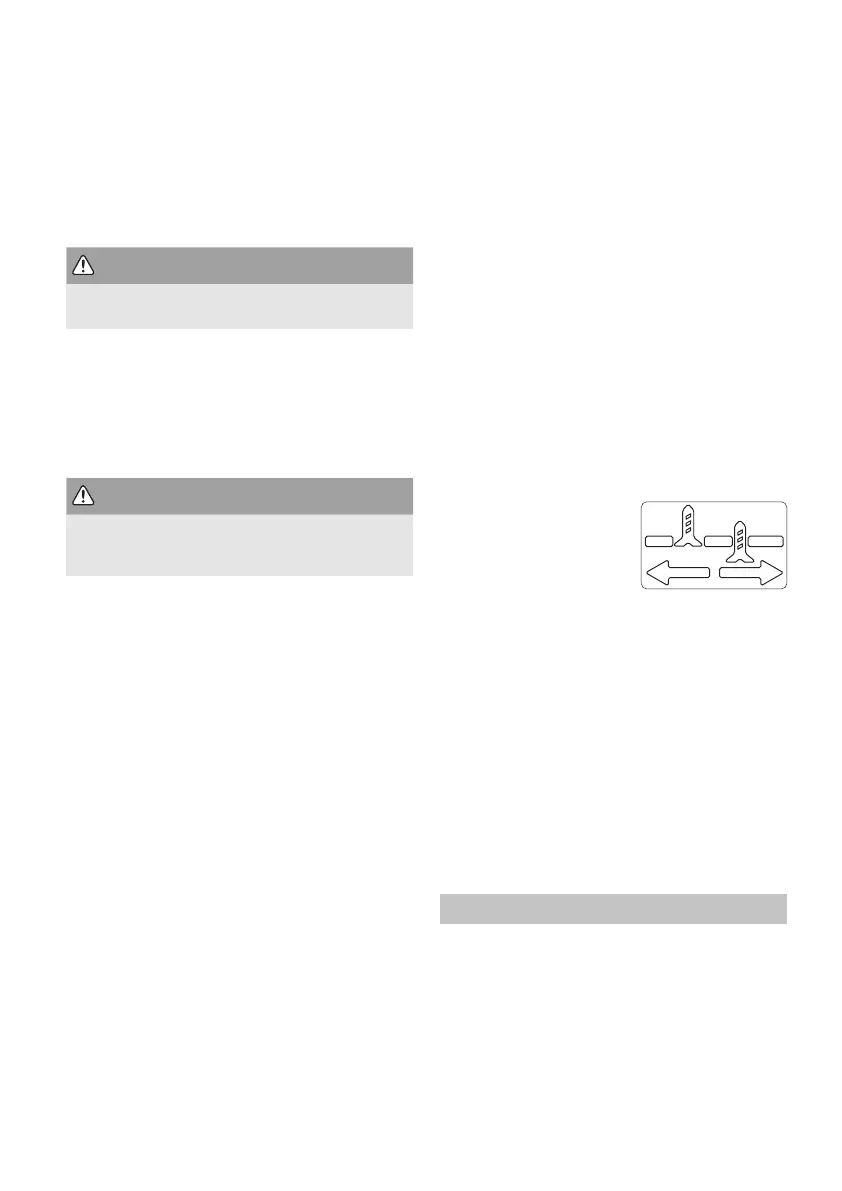

Djupinställning
Ställ in önskat iskruvnings-
djup genom att vrida på
huset [8-4] – se symbo-
len på fattningen. För varje
spärrläge ändras iskruv-
ningsdjupet med 0,1 mm.
Urskruvning av skruvar
För att skruva ur en skruv, måste man ta av hylsa
A eller B. Ställ sedan in maskinen på vänstergång
och skruva ur skruven.
7.5 Tillsatshållare
Tillsatshållaren sätter du på fördelarskåpets hals
så att fästets säte passar i skåpets utgång.
Dra åt handtaget på tillsatsfästet ordentligt.
Tillsatsfästet kan vridas i 30°.
Med djupanslaget [7-2] kan borrdjupet ställas in.
7.6 Verktygsfäste i borrspindel
För att maskinen ska bli lättare och kortare, kan
bits sättas in direkt i borrspindelns [4-1] sexkants-
fäste.
8 Användning
Tryck på TILL/FRÅN-knappen [1-2] för att koppla
till maskinen.
Varvtalet kan styras steglöst alltefter hur TILL/
FRÅN-knappen manövreras.
Släpp TILL/FRÅN-knappen för att koppla ifrån [1-2].
När TILL/FRÅN-knappen har släppts bromsas ar-
betsspindeln (borrchucken) och förhindrar därmed
att verktyget efterroterar.
