67
Ta av på chuck
Trekk låseringen [4-2] forover.
Ta av chucken.
Bytte verktøy
Drei spennhylsen [4-3] mot klokka for å åpne
spennkjevene.
Pilen på spennhylsen viser dreieretningen for åp-
ning.
Sett verktøyet i chucken.
FORSIKTIG!
Fare for personskader
► Sett verktøyet midt i chucken!
Drei spennhylsen [4-3] med klokka for å feste
verktøyet.
7.2 Verktøyholder CENTROTEC
Verktøyholderen CENTROTEC muliggjør et raskt
skifte av verktøy med CENTROTEC-tange.
► Spenn kun fast CENTROTEC-verktøy i CENTRO-
TEC-verktøyholderen.
FORSIKTIG!
Fare for kuttskader ved bytte av verktøy!
► Bruk vernehansker!
Feste CENTROTEC
Trekk låseringen [5-1] forover.
Sett på verktøyholderen på borspindelen [4-1] til
den går i lås.
Slipp låseringen [5-1].
Ta av CENTROTEC
Trekk låseringen [5-1] forover.
Ta av verktøyholderen.
Bytte verktøy
For å feste eller ta av med verktøyholder CENTROTEC
trekk av den oransje ringen [5-2].
Drei verktøyet til sekskantskruen går i lås i den
innvendige sekskantholderen på borspindelen.
Slipp låseringen [5-2].
7.3 Vinkelforsats
Vinkelforsatsen gjør det mulig å arbeide (bore,
skru) vertikalt i forhold til maskinens lengdeakse.
Feste vinkelforsats
► Før førstegangs bruk skal borspindel [4-1] og
skulderen til girboksen [6-1] smøres litt med
universalt smøremiddel.
Løsne spaken til vinkelforsatsen.
Forsatsen festes til ansatsen på girkassen til den
går i lås, slik at anslaget til forsatsen faller inn i de
fremstikkende stykkene på girkassen.
Sikre spaken til forsatsen.
Vinkelforsatsen kan stilles inn etter 30°.
Feste / ta av chuck
Chucken festes på samme måte på akselen på
vinkelforsatsen som borspindelen på maskinen.
7.4 Dybdeanlegg DC UNI FF
Dybdeanlegget gjør det mulig å skru i en skrue
med defi nert dybde. Du kan stille inn hvor stor av-
stand det skal være mellom skruehodet og emnet,
eller hvor langt skruen skal gå inn i emnet.
Montering
Sett dybdeanlegget på spindelen på skrumaskinen
[8-1].
Trekk låseringen [8-2] forover.
Drei så langt at sekskantbitsen på anlegget går i
inngrep i den innvendige sekskantholderen i mas-
kinen. Trykk anlegget på maskinspindelen. Slipp
låseringen.
Demontering
Trekk låseringen [8-2] forover og ta dybdeanleg-
get av spindelen.
Verktøybytte
Ta av hylse A eller B på dybdeanlegget. Sett på til-
svarende bits eller toppnøkkelen i den magnetiske
holderen [8-3]. Sett på hylse A eller B igjen.

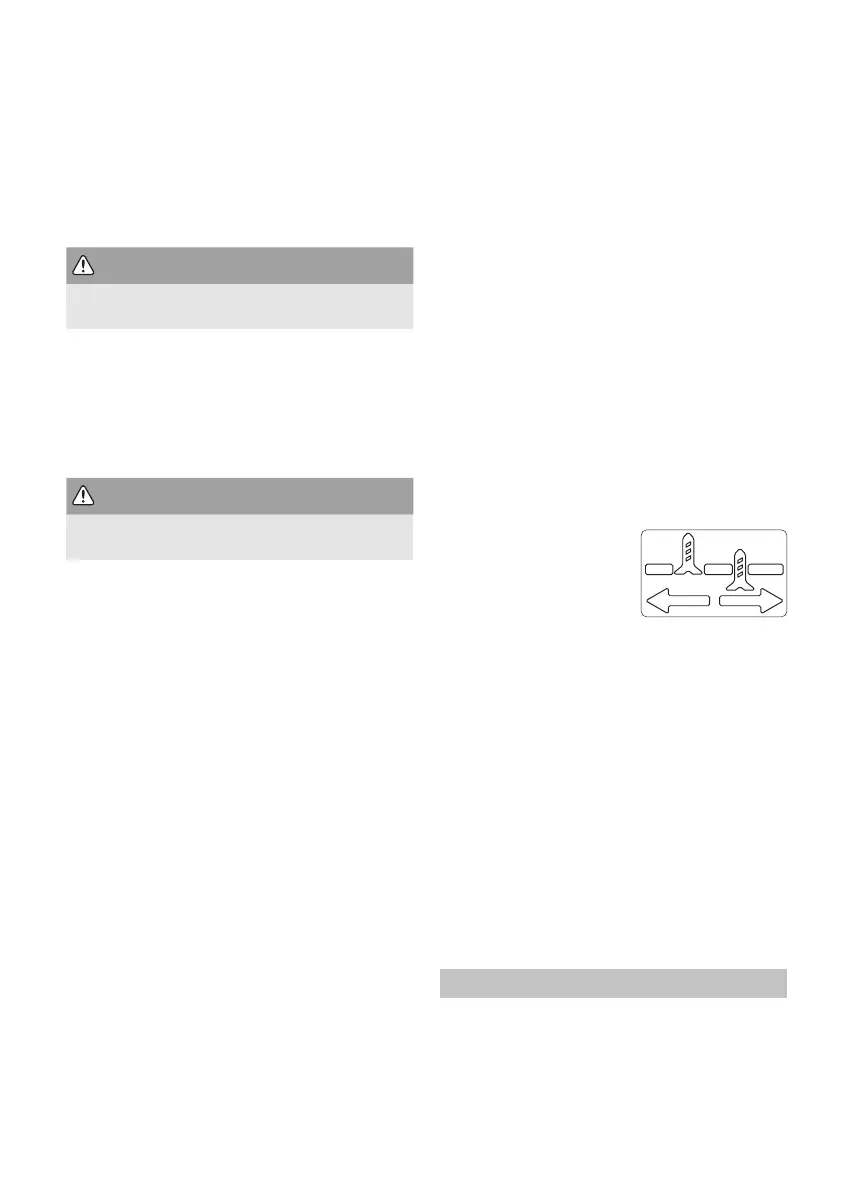

Innstilling av dybde
Still inn ønsket innskru-
ingsdybde ved å dreie på
huset [8-4] – se symbolet
på fatningen. På hvert inn-
stillingstrinn endres dyb-
den med 0,1 mm.
Fjerning av skruen
Hvis skruen skal skrus ut igjen, må hylse A eller B
tas av. Still deretter skrumaskinen på venstregang
og skru ut skruen.
7.5 Tilleggshåndtak
Tilleggshåndtaket festet til ansatsen på girkassen
til den går i lås, slik at anslaget på håndtaket faller
inn i de fremstikkende stykkene på girkassen.
Fest godt ved å dreie på skaftet til tilleggshånd-
taket.
Tilleggshåndtaket kan stilles inn etter 30°.
Met dybdeanlegget [7-2] kan boredybden innstil-
les.
7.6 Verktøyfeste i borspindel
Det er mulig å sette inn bits direkte i den innven-
dige sekskantholderen i borspindelen [4-1] for at
maskinen skal være lettere og kortere.
8 Drift
Trykk på på/av-bryteren [1-2] for å slå på mas-
kinen.
Etter at du har trykket på av/på-bryteren, kan tur-
tallet styres trinnvis.
Slipp av/på-bryteren [1-2] for å slå av maskinen.
Når av/på-bryteren slippes, bremses arbeidsspin-
