55
Käännä poranistukkaa sen verran, että sen kuu-
siotappinapsahtaa paikalleen porankaran kuusio-
koloon.
Paina poranistukka vasteeseen asti porankaraan.
Päästä lukituksen vapautusrenkaasta [4-2] irti.
Poranistukan irrottaminen
Vedä lukituksen vapautusrengasta [4-2] eteenpäin.
Ota poranistukka pois.
Terän vaihtaminen
Käännä kiristysholkkia [4-3] vastapäivään, niin
että kiristysleuat avautuvat.
Kiristysholkissa oleva nuoli osoittaa avaussuunnan.
Aseta terä poranistukkaan.
VARO
Loukkaantumisvaara
► Kiristä terä poranistukan keskelle!
Käännä kiristysholkkia [4-3] myötäpäivään, niin
että saat kiristettyä terän paikalleen.
7.2 Teräistukka CENTROTEC
Teräistukan CENTROTEC avulla voit vaihtaa nope-
asti CENTROTEC-karalla varustetut terät.
► Kiinnitä CENTROTEC-terät yksinomaan CENTRO-
TEC-teräistukkaan.
VARO
Terä voi aiheuttaa haavoja teränvaihdon
yhteydessä!
► Käytä suojahansikkaita!
CENTROTEC-istukan asentaminen
Vedä lukituksen vapautusrengasta [5-1] eteenpäin.
Laita teräistukka vasteeseen asti porankaraan [4-1].
Päästä lukituksen vapautusrenkaasta [5-1] irti.
CENTROTEC-istukan irrottaminen
Vedä lukituksen vapautusrengasta [5-1] eteenpäin.
Ota teräistukka pois.
Terän vaihtaminen
Kun haluat asentaa tai irrottaa CENTROTEC-karalla
varustetun terän, vedä oranssia rengasta [5-2]
taaksepäin.
Käännä asennettavaa terää, kunnes sen kuusiokara
napsahtaa paikalleen porankaran kuusiokoloon.
Päästä lukituksen vapautusrenkaasta [5-2] irti.
7.3 Kulmakiinnityskappale
Kulmakiinnityskappaleen avulla voit työskennellä
(porata, ruuvata) pystysuoraan koneen pitkittäi-
sakseliin nähden.
Kulmakiinnityskappaleen asentaminen
► Ennen ensimmäistä käyttökertaa on poranka-
raan [4-1] ja voimansiirtomekanismin kaula
[6-1] voideltava pienellä määrällä monikäyttö-
rasvaa.
Vapauta kulmakiinnityskappaleen vipu.
Aseta kulmakiinnityskappale voimansiirtokoteloon
niin, että sen kiinnitin napsahtaa ulokkeisiin ko-
telossa.
Varmista kiinnitys kulmakiinnityskappaleen vivulla.
Kulmakiinnityskappaleen asento voidaan valita 30°
välein.
Poranistukan asentaminen/irrottaminen
Poranistukka kiinnitetään kulmakiinnityskappa-
leen akseliin samalla tavalla kuin koneen poran-
karaan.
7.4 Syvyysvaste DC UNI FF
Syvyysvasteen avulla voit ruuvata ruuvit ennalta
määrättyyn syvyyteen. Voit säätää välin, minkä
verran haluat ruuvinkannan ulkonevan työkappa-
leen pinnasta, tai uppoavan työkappaleen sisään.
Asennus
Aseta syvyysvaste ruuvauskoneen karalle [8-1].
Vedä avausrengasta [8-2] eteenpäin.
Käännä sitä niin paljon, kunnes vasteen kuusio-
tappi lukkiutuu koneen kuusiokoloon. Paina vaste
koneen karalle. Päästä avausrenkaasta irti.
Irrotus
Vedä avausrengasta [8-2] eteenpäin ja ota syvyys-
vaste pois karalta.
Terän vaihto
Ota syvyysvasteen holkki A tai B pois. Aseta vas-
taava ruuvauskärki tai hylsyavainadapteri mag-
neettipitimeen [8-3]. Aseta hylsy A tai B taas pai-
kalleen.

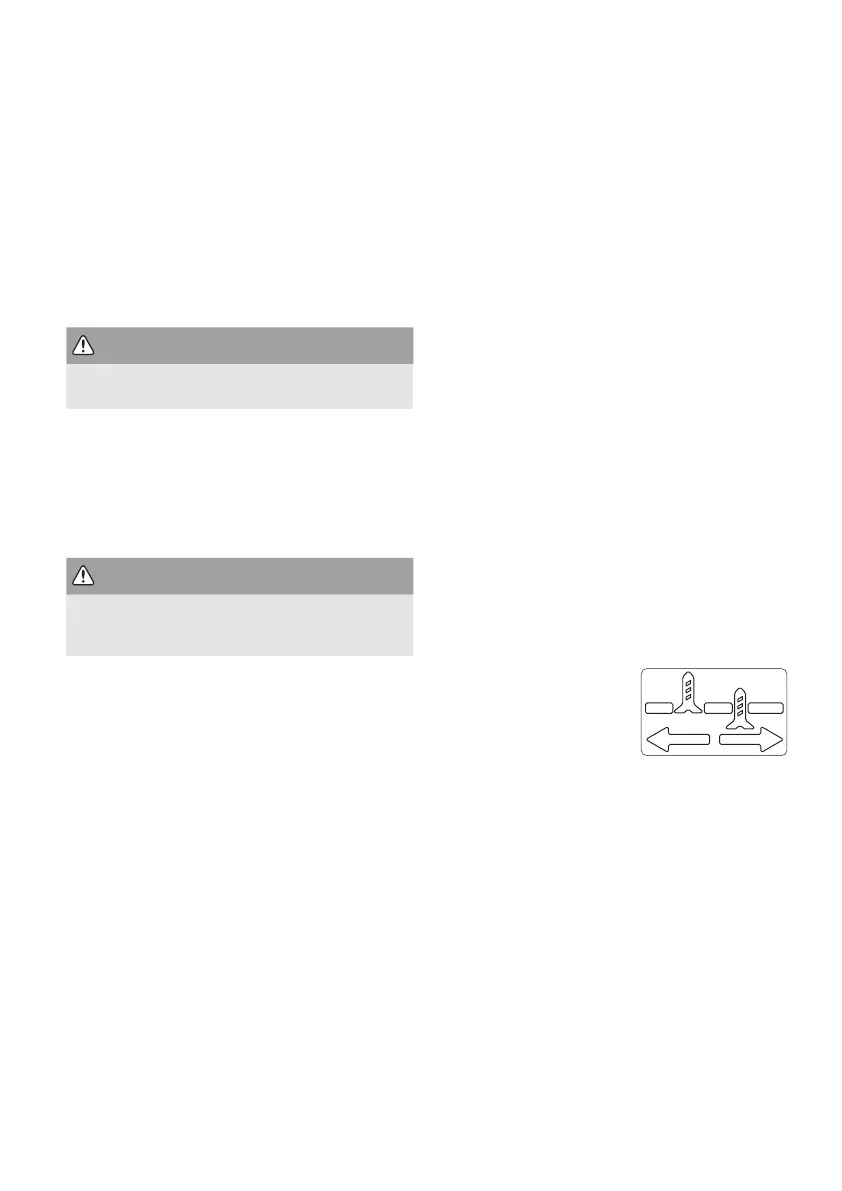

Syvyyden säätö
Säädä haluamasi ruu-
vaussyvyys runkoa [8-4]
kääntämällä – ks. istukas-
sa oleva tunnus. Jokainen
lukitus pykälä muuttaa
ruuvaus syvyyttä 0,1 mm
verran.
Ruuvien irtiruuvaus
Kun haluat ruuvata ruuvin irti, holkki A tai B täytyy
ottaa pois. Aseta sitten ruuvauskoneen kiertosuun-
naksi vastapäivään ja ruuvaa ruuvi irti.
7.5 Lisäkahva
Aseta lisäkahva voimansiirtokoteloon niin, että sen
kiinnitin napsahtaa ulokkeisiin kotelossa.
Kiristä tiukalle lisäkahvaa kiertämällä.
Lisäkahvan asento voidaan valita 30° välein.
Poraussyvyys voidaan säätää syvyydenrajoittimes-
ta [7-2].
7.6 Teräkiinnitin porankarassa
Kun haluat koneesta kevyemmän ja lyhyemmän,
voit kiinnittää ruuvipalat suoraan porankaran kuu-
siokoloon [4-1].
