ESPAÑOL
• Encienda el módulo de imagen térmica presionando brevemente el botón ON (9).
• Inclinando el módulo de imagen térmica, haga coincidir el centro de la
imagen en la pantalla con el centro de la imagen del dispositivo óptico.
• Girando el módulo de imagen térmica a la derecha o a la izquierda, nivele las
márgenes superior e inferior de la pantalla de modo que estén paralelas a la
horizontal del dispositivo óptico.
• Una vez lograda la posición óptima del módulo de imagen térmica, apriete
dos tornillos (16) haciéndolo en varias etapas. El esfuerzo de apriete debe
ser de 7 N·m (se puede vericarlo con un destornillador dinamométrico).
Open
Close
13
14
18
15
19 16
17

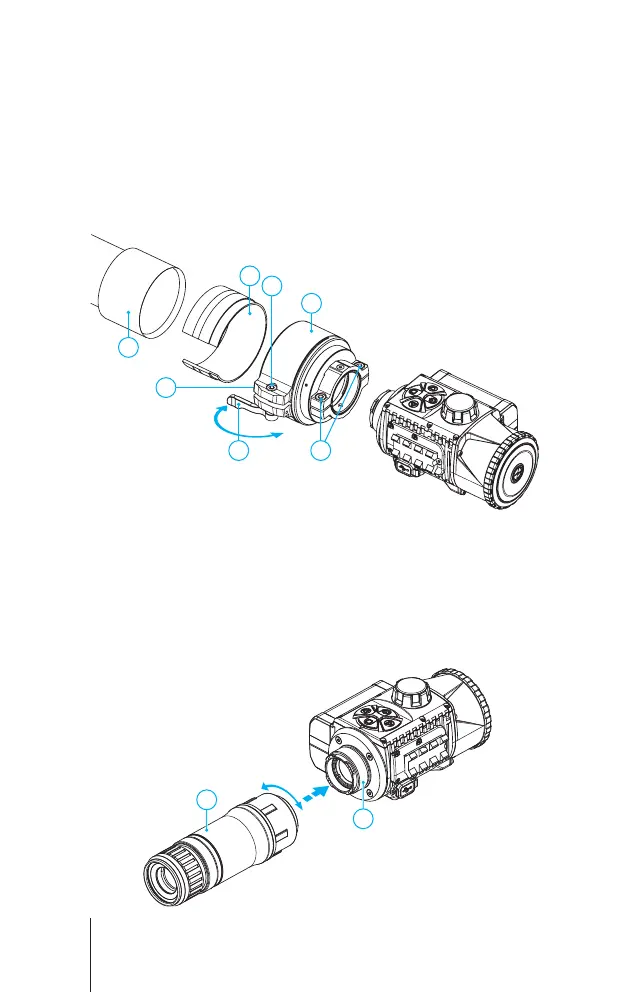

Instalación del monocular en el módulo de imagen térmica
El monocular Pulsar 5x30 B (21) le permite transformar un módulo de imagen
térmica en un dispositivo de observación de imagen térmica con un aumento
de 5 veces.
• Alinee los resaltos del monocular con las ranuras del punto de acoplamiento (20).
• Gire el monocular hacia la derecha para jarlo en el módulo de imagen
térmica.
• Para retirar el monocular, gírelo a la izquierda y retírelo del módulo de
imagen térmica.
20
21
29
