Cavi altoparlante
I cavi specialistici dell’altoparlante oriranno uno standard più elevato di
riproduzione rispetto al generalmente valido lo da campanello’ o ‘zip’.
Impiegare cavi ad elevato contenuto di rame. I cavi sottili riducono i toni bassi e
limitano la gamma dinamica.
Il cavo dell’altoparlante è dotato di una striscia o di un tracciante a anco di
un nucleo. Per convenzione questo è collegato ai morsetti positivi. I cavi che
collegano l’amplicatore agli altoparlanti anteriori devono avere idealmente la
stessa lunghezza. Non congiungere mai i cavi - utilizzare tutte le lunghezze per
intero.
Morsetti e serrali

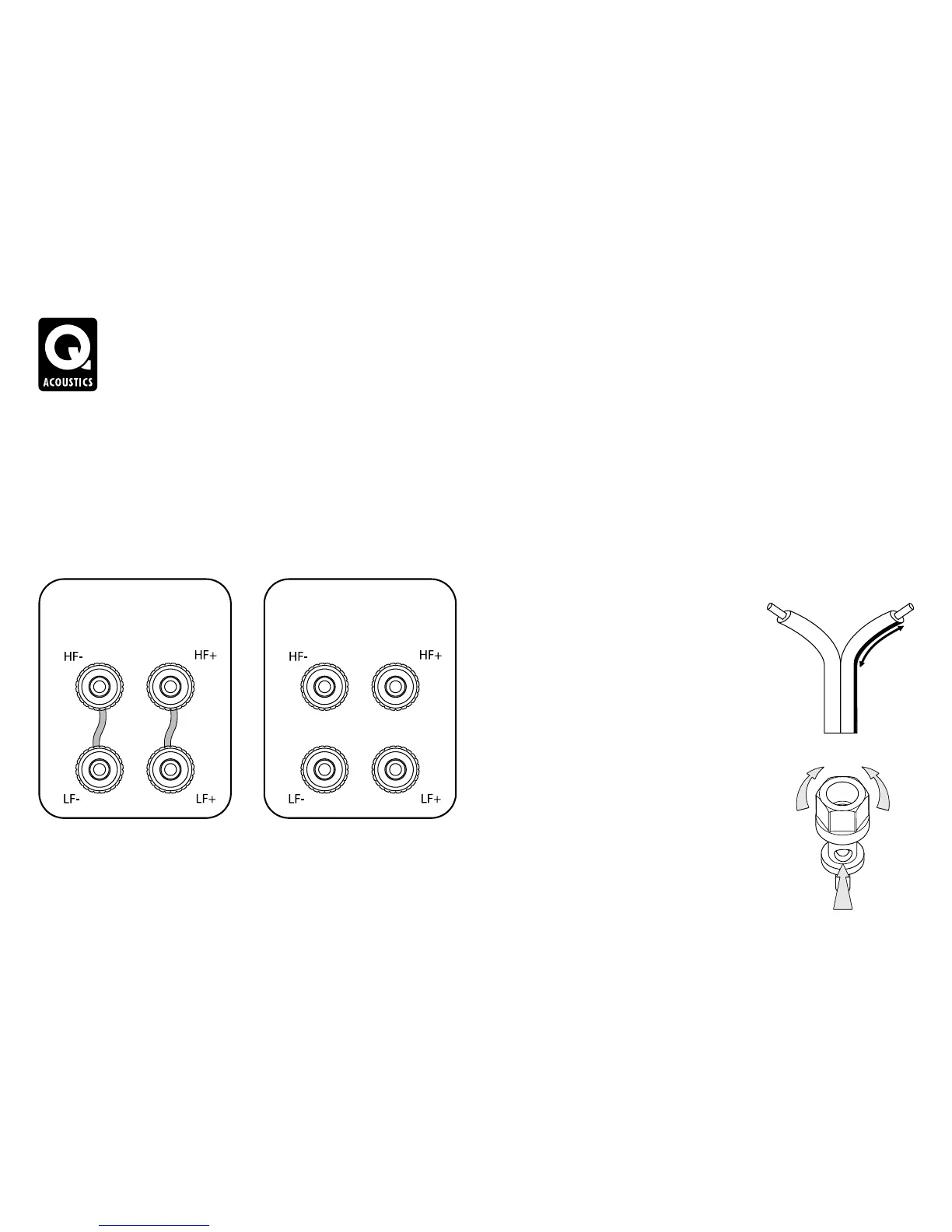

I Concept 20 e Concept 40 sono in bi-wiring. il crossover in bi-wiring ha quattro
morsetti. La coppia superiore di morsetti si collega al diusore sui toni acuti
(HF) e la coppia inferiore al diusore/i dei toni bassi (LF). Poiché in dotazione,
i crossover sono sistemati con barre rumuovibili per connettere le coppie di
morsetti, il che consente di collegare l’altoparlante in maniera tradizionale
utilizzando un paio di cavi o in modalità bi-wiring con due paia.
Collegare gli altoparlanti passivi
Predisporre i cavi
Dividere il cavo no a una profondità di
40mm circa. Togliere il rivestimento isolante
del lo no a una profondità di 10mm
e torcere le estremità per raggruppare
qualunque lo vagante. Tagliare le estremità
del cavo lasciando esposti 7mm di lo senza
rivestimento isolante.
Collegare un morsetto
Svitare il morsetto in senso antiorario per
esporre il foro di montaggio posto sulla base
della colonna del morsetto.
Inserire l’estremità del cavo priva di
rivestimento isolante all’interno del for. Serrare
nuovamente e completamente il morsetto a
mano. Assicurarsi che non vi siano li vaganti
che potrebbero essere in contatto con i
morsetti contigui.
Nella UE l’uso di spine da 4mm per altoparlante
è contrario alle norme di sicurezza.
30mm
7mm
Tight
Loose
Stringere Allentare
Collegamento
Standard
Collegamento
Bi-Wiring
