Q Acoustics Concept Series User Manual

Bi-Wiring
L’attacco diretto dei toni acuti e delle reti dei bassi di un altoparlante ad un
amplicatore migliora sia l’esecuzione dei basse che la gamma dinamica.
Per il bi-wiring: Predisporre una coppia di cavi gemelli per ogni altoparlante.
Svitare tutti i morsetti dell’altoparlante e rimuovere entrambe le barre. Collegare
ora i morsetti degli acuti e i morsetti dei bassi all’amplicatore seguendo la
procedura descritta nel Cablaggio Standard. Si veda l’illustrazione in basso.
Collegamenti stereo
Collegamenti standard
Inlare il cavo dal basso verso l’alto attraverso la guida prima di collegare
l’altoparlante.
Collegare il morsetto (+) ROSSO dell’altoparlante DESTRO al morsetto (+)
Positivo ROSSO sul canale DESTRO dell’amplicatore. Collegare il morsetto
(-) NERO dell’altoparlante al corrispondente morsetto (-) Negativo NERO
dell’amplicatore.
Ripetere la procedura per il canale SINISTRO.
Collegare gli altoparlanti passivi
Quando gli altoparlanti sono collegati: Attivare il sistema ed iniziare la
riproduzione di musica ad un volume moderato. Sintonizzare il diusore nel
miglior modo possibile.

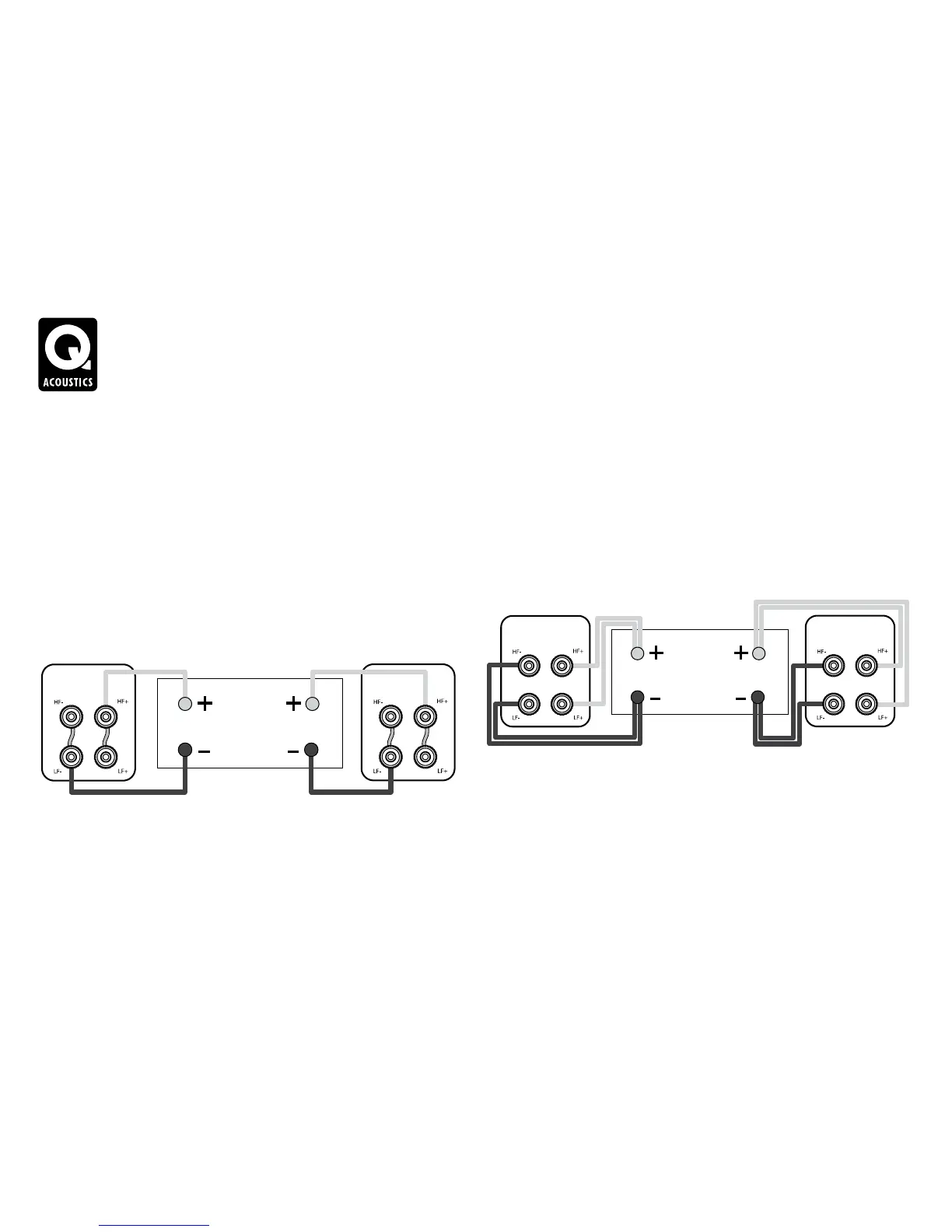

Cablaggio Standard
DIFFUSORE
DESTRO
DIFFUSORE DESTRO
DIFFUSORE
SINISTRO
DIFFUSORE
SINISTRO
AMPLIFICATORE
Bi-Wiring
DIFFUSORE DESTRO
DIFFUSORE
SINISTRO
AMPLIFICATORE
DIFFUSORE
DESTRO
DIFFUSORE
SINISTRO

Q Acoustics Concept Series Specifications

General

Impedance	6 Ohms
Crossover Frequency	2.4kHz
Bass Driver	125mm
Type	Bookshelf/Stand-mount
Series	Concept
