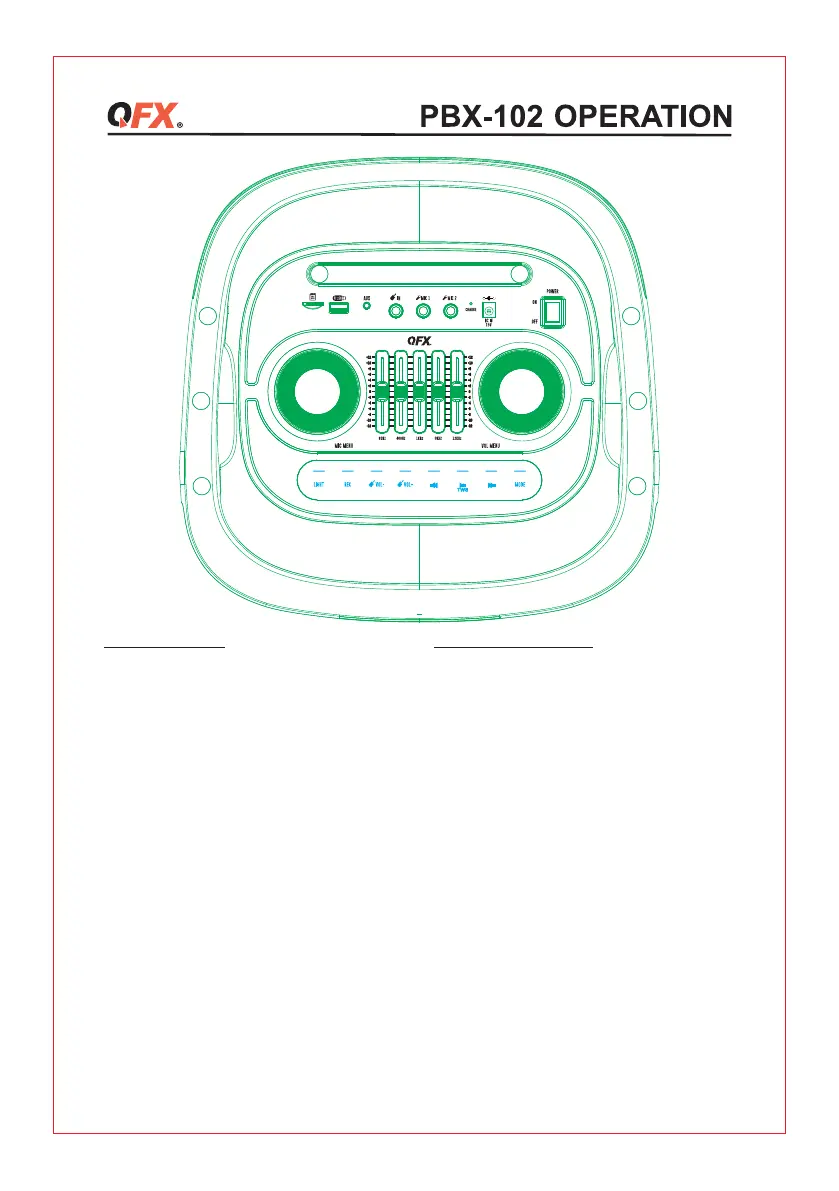

PBX-102 TOP PANEL
1. TF Card Slot
2. USB Slot
3. AUX IN
4. Guitar Input
5. Microphone Input 1
6. Microphone Input 2
7. Battery indicator light
8. Power Supply: DC 15V
9. Power Switch: ON/OFF
10. MIC Menu: Press the knob to toggle between "n"
(microphone master volume), "nt" (microphone treble
volume) , "nb" (microphone bass volume), "E"
(microphone echo volume), "d" ( microphone delay
time), and then use the knob to adjust from min to max
11. VOL Menu: Press the knob to toggle bet
ween "u"
(master volume), "t" (treble volume), "b"(bass volume),
and then use the knob to adjust from min to max
12. 5 Band EQ
13.
14. REC
15. GT VOL- : Decrease the guitar volume
16. GT VOL+: Increase the guitar volume
17. Previous Track Button: Select previous track
18. Play/Pause Button (TWS connection)
19. Next Track Button: Select next track
20. Mode :Toggle between AUX, USB, TF, FM, BT
LIGHT: Short press to select the lighting mode,
press and hold to turn on/ off
light
PANEL SUPERIOR PBX-102
1. Ranura para tarjeta TF
2. Ranura USB
3. ENTRADA AUXILIAR
4. Entrada de guitarra
5. Entrada de micrófono 1
6. Entrada de micrófono 2
7. Luz indicadora de batería
8. Fuente de alimentación: CC 15 V
9.Interruptor de encendido: encendido/apagado
10. Menú MIC: Presione la perilla para alternar entre “n”
(volumen principal del micrófono), “nt” (volumen de
agudos del micrófono), “nb” (volumen de graves del
micrófono), “E” (volumen de eco del micrófon
o),“d”
(tiempo de retardo del micrófono), y luego use la perilla
para ajustar de mínimo a máximo
11. Menú VOL: Presione la perilla para alternar entre “u”
(volumen maestro), “t” (volumen de agudos), “b”
(volumen de graves) y luego use la perilla para ajustar
de mínimo a máximo.
12. EQ de 5 bandas
13.LUZ: Presione brevemente para seleccionar el modo
de iluminación, presione y mantenga presionado
paraencender/apagar la luz
14. REC
15.GT VOL-: Disminuye el volumen de la guita
rra.
16.GT VOL+: Aumenta el volumen de la guitarra.
17.Botón de pista anterior: selecciona la pista anterior
18. Botón Reproducir/Pausar (conexión TWS)
19. Botón Pista siguiente: seleccione la pista siguiente
20. Modo: alternar entre AUX, USB, TF, FM, BT
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15 16 17
18
19
20
