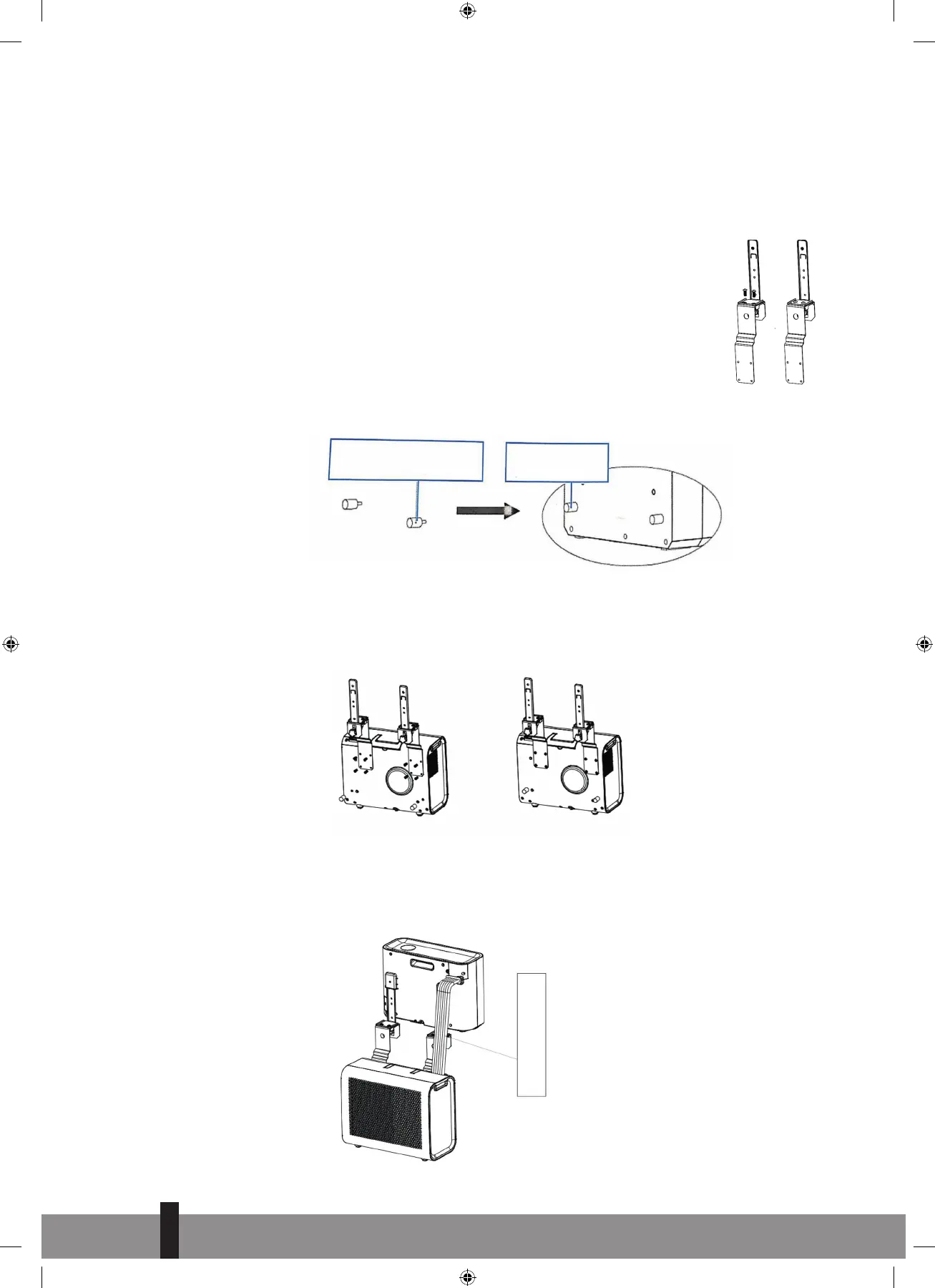

B INSTALLATIE VAN DE AIRCONDITIONER
1. Pak de machine en de accessoires uit en controleer dat de slang tussen de binnen-
en buitenunit goed aangesloten is. Controleer ook dat de condensaatafvoer een
rubberen afdekking heeft. Controleer tot slot dat alle accessoires volledig zijn.
2.1 Installeer de accessoires zoals op de afbeelding weergegeven
wordt. Bevestig de beugel buiten op het steunblok en de
beugel binnen door de M6-schroeven vast te draaien. Op
deze manier vormt u de handgreep.
2.2 Plaats de schokbestendige rubberen dempers op de
achterkant van de buitenunit.
Schokbestendig rubber
dempers
Schokbestendig
rubber
dempers
2.3 Installeer de beugel zoals op onderstaande afbeelding wordt weergegeven.
Installeer de binnen- en buitenunits op de beugel om de twee onderdelen te
bevestigen. Zet de M6-schroeven vast in de gepaste gaten om de units op de
beugel te bevestigen.
2.4 Installeer de binnenunit op de beugel en zet de beugel gepast vast. Wikkel
vervolgens de beschermingshuls op de slang tussen de buiten- en binnenunit.
(Zie onderstaande illustratie)
