25
Ein ordnungsgemäßer Installationsstandort erfüllt folgende Standards:
Gute Luftzirkulation
Angemessener Abfluss
Geräusche des Geräts stören keine anderen Personen
Fest und stabil der Standort wird nicht vibrieren
Stark genug, um das Gewicht des Geräts zu tragen
Ein Standort mit einem Abstand von mindestens einem Meter zu allen anderen elektrischen Geräten
(z. B. TV, Radio, Computer)
Installieren Sie das Gerät NICHT an folgenden Orten:
In der he von Wärmquellen, Dampf oder brennbarem Gas
In der he von entflammbaren Gegenständen wie Vorhängen oder Kleidung
In der he von Hindernissen, welche die Luftzirkulation verhindern können
In der he der Türöffnung
An einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist
G
HINWEIS ZUR WANDÖFFNUNG
Falls keine feste Kältemittelleitung vorhanden ist:
Achten Sie bei der Auswahl einer Montagestelle darauf, ausreichend Platz für eine Wandöffnung
für das Signalkabel und die Kältemittelleitung zu lassen, die mit dem Innen- und dem Außengerät
verbunden werden (siehe Abschnitt „Wandöffnung für die Verbindungsleitung bohren“). Die
Standardposition für alle Leitungen befindet sich an der rechten Seite des Innengeräts (mit Blick
auf das Gerät). Das Gerät ermöglicht den Anschluss jedoch sowohl links als auch rechts.

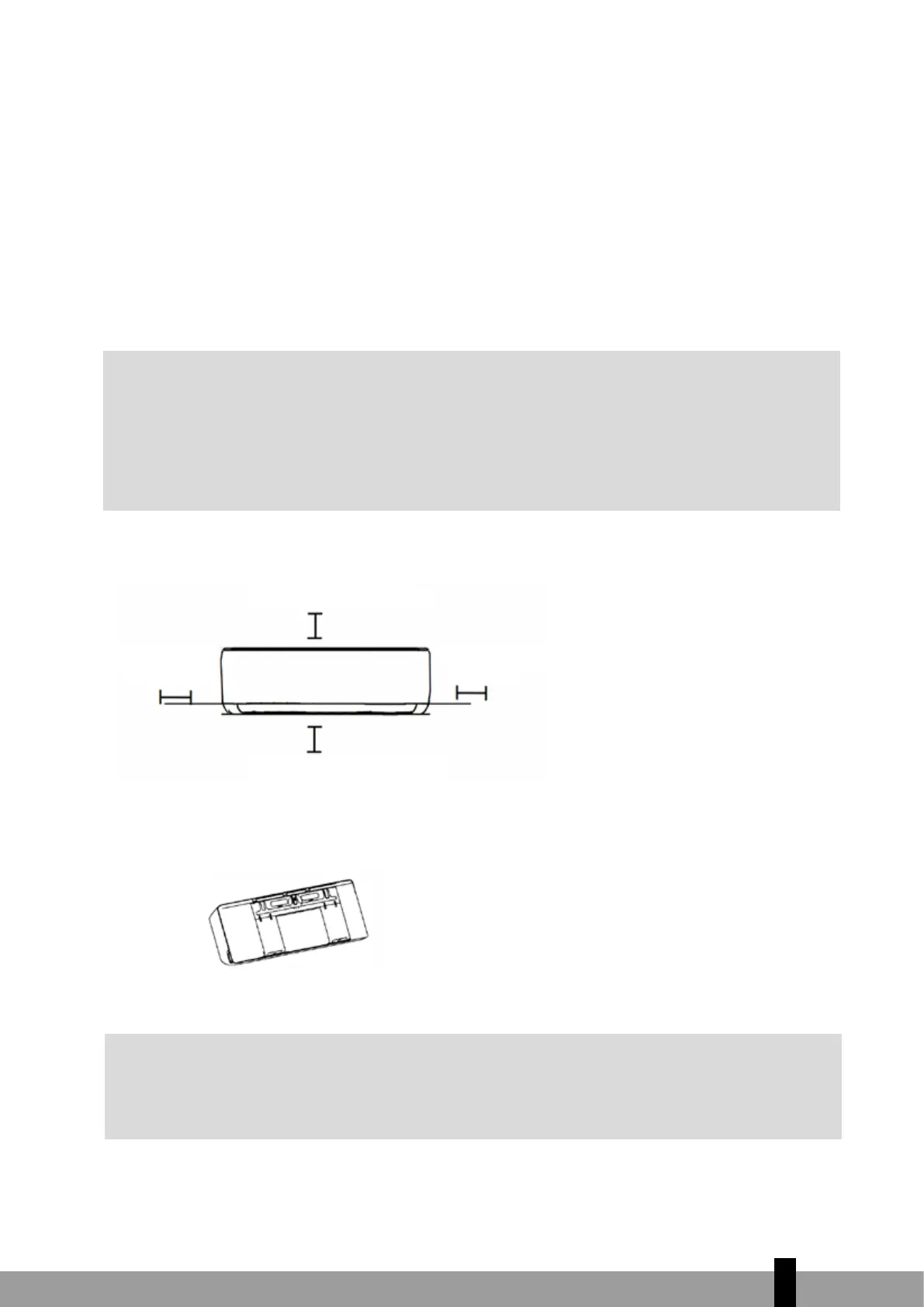

Siehe folgendes Diagramm, um einen ordnungsgemäßen Abstand von Wänden und Decken
sicherzustellen:
mind. 15 cm
mind. 12 cm
mind. 12 cm
mind. 2,3 m
Schritt 2: Montieren Sie die Montageplatte an der Wand.
Die Montageplatte ist die Vorrichtung, auf der das Innengerät montiert wird.
Entfernen Sie die Schraube, welche die Montageplatte an der Rückseite des Innengeräts befestigt.
Sichern Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand. Stellen Sie
sicher, dass die Montageplatte flach an der Wand anliegt.
G
HINWEIS ZU BETON- ODER BACKSTEINWÄNDEN
Falls die Wand aus Backstein, Beton oder ähnlichem Baustoff besteht, bohren Sie Löcher mit
einem Durchmesser von 5mm in die Wand und führen Sie die mitgelieferten Anker ein.
Sichern Sie die Montageplatte anschließend an der Wand, indem Sie die Schrauben direkt in den
Klemmankern festziehen.
Schritt 3: Bohren Sie eine Wandöffnung für die Verbindungsleitung.
1. Bestimmen Sie die Stelle der Wandöffnung basierend auf der Position der Montageplatte. Siehe
Abmessungen der Montageplatte.
2
