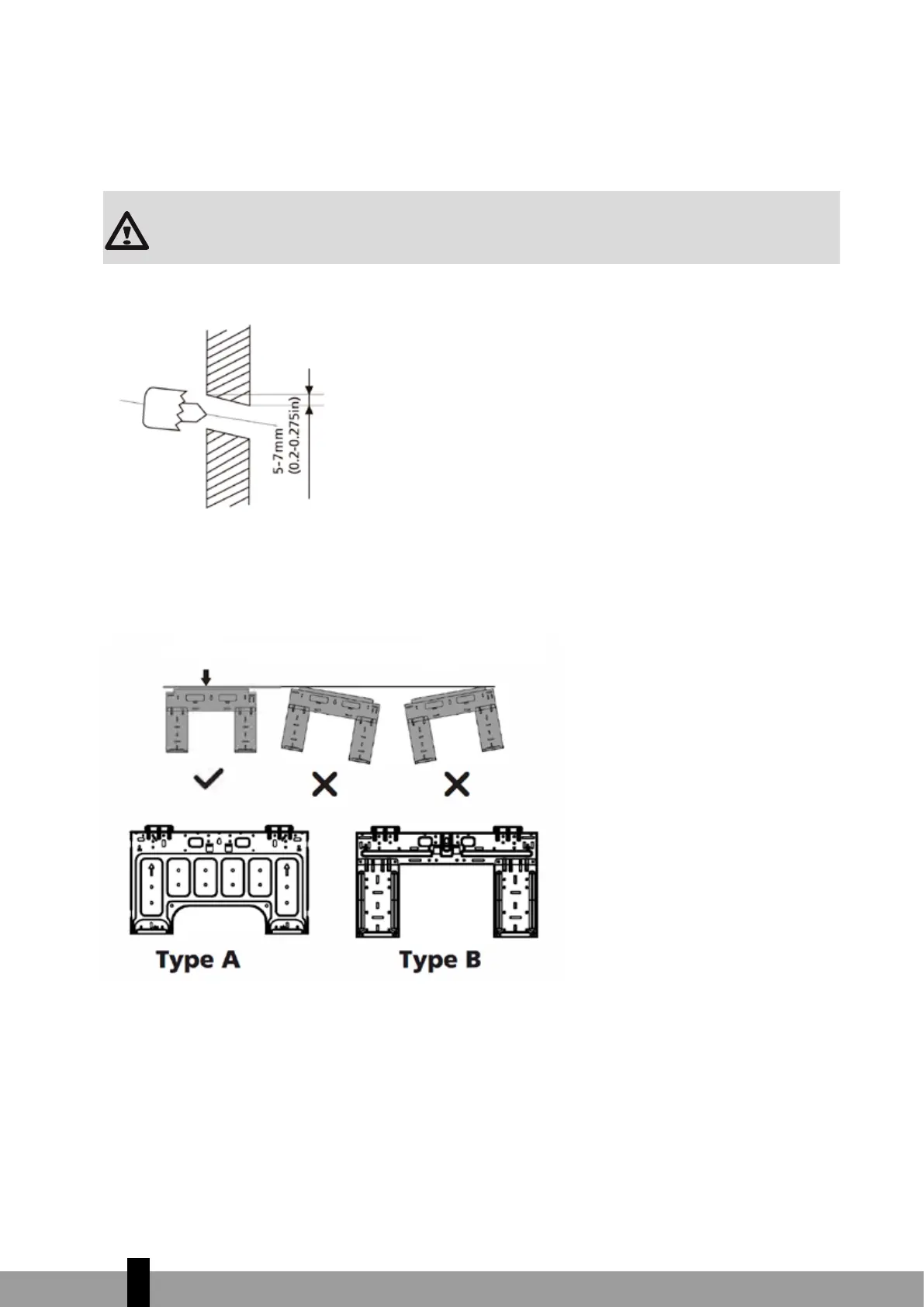

2. Bohren Sie mit einem 65-mm- oder 90-mm-Bohraufsatz (je nach Modell) eine Öffnung in die Wand.
Achten Sie darauf, dass die Öffnung in einem leicht nach unten geneigten Winkel gebohrt wird,
damit das Außenende der Öffnung ca. 5 bis 7 mm niedriger liegt als das innere Ende. Hierdurch wird
ein ordentlicher Abfluss des Wassers gewährleistet.
3. Platzieren Sie die Wandschutzmanschette in der Wandöffnung. Hierdurch werden die Kanten der
Wandöffnung geschützt und diese nach Abschluss des Installationsprozesses abgedichtet.
VORSICHT
Wenn Sie die Wandöffnung bohren, achten Sie darauf, Drähte, Rohre und sonstige empfindliche
Komponenten zu vermeiden.
Wand
Innen
Außen
ABMESSUNGEN MONTAGEPLATTE
Die verschiedenen Modelle haben unterschiedliche Montageplatten. Für die verschiedenen
Anpassungsanforderungen kann die Form der Montageplatte geringfügig abweichen.
Siehe zum Beispiel Typ A und Typ B:
Richtige Ausrichtung der Montageplatte
