86
8. Jos järjestelmäpaineessa on muutos, katso tietoja kaasuvuotojen tarkastuksesta osasta Kaasuvuotojen
tarkastus. Jos järjestelmäpaineessa ei ole muutosta, ruuvaa suojus irti venttiilistä (korkean paineen
venttiili).
9.
Laita kuusioväännin venttiiliin (korkean paineen venttiili) ja avaa venttiili kääntämällä väännintä 1/4
kierrosta vastapäivään. Kuuntele, että kaasu poistuu järjestelmästä, ja sulje sitten venttiili 5 sekunnin
jälkeen.
10.
Katso painemittaria yhden minuutin ajan varmistaaksesi, että paineessa ei ole muutosta. Painemittarin
lukeman tulisi olla hieman korkeampi kuin ilmanpaine.
11. Poista latausletku huoltoportista.
12. Avaa kuusiovääntimellä kokonaan sekä korkean paineen että alhaisen paineen venttiilit.
13.
Kiristä venttiili venttiilin kansia kaikissa kolmessa venttiilissä (huoltoportti, korkea paine, alhainen
paine) käsin. Voit kiristää sitä edelleen imomenttiavaimella tarvittaessa.

AVAA VENTTIILIKARAT VAROVAISESTI
Kun avaat venttiilikaroja, käännä kuusioväännintä, kunnes se osuu pysäyttimeen. Älä yritä
pakottaa venttiiliä avautumaan enempää.
HUOMAUTUS KYLMÄAINEEN LISÄÄMISESTÄ
Jotkin järjestelmät vaativat lisäystä putkeen pituuksista riippuen. Putken vakiopituus vaihtelee paikallisten
säädösten mukaan. Esimerkiksi Pohjois-Amerikassa putken vakiopituus on 7,5m. Muilla alueilla vakiopi-
tuus on 5 m. Kylmäaine tulisi ladata huoltoportista ulkoyksikön alhaisen paineen venttiilissä. Ladattava
lisäkylmäaine voidaan laskea seuraavaa kaavaa käyttämällä:
LISÄKYLMÄAINE PUTKEN PITUUTTA KOHTI
Liitettävän putken pituus (m) Ilman poistome-
netelmä
Lisäkylmäaine
< Putken vakiopituus Tyhjiöpumppu –
> Putken vakiopituus
Tyhjiöpumppu
Nesteen puoli: Ø 6,35 (Ø 0,25”) Nesteen puoli: Ø 9,52 (Ø 0,375”)
R32:
(Putken pituus – vakiomitta) x 12g/m
R32:
(Putken pituus – vakiomitta) x 24g/m
R290:
(Putken pituus – vakiomitta) x 10g/m
R290:
(Putken pituus – vakiomitta) x 18g/m
R410A:
(Putken pituus – vakiomitta) x 15g/m
R410A:
(Putken pituus – vakiomitta) x 30g/m
R22:
(Putken pituus – vakiomitta) x 20g/m
R22:
(Putken pituus – vakiomitta) x 40g/m
R290-kylmäaineyksikölle ladattava kylmäaineen kokonaismäärä ei ole enemmän kuin: 387g (<=9000Btu/
h:n), 447g (>9000Btu/h:n ja <=12000Btu/h:n), 547g (>12000Btu/h:n ja <=18000Btu/h:n), 632g
(>18000Btu/h:n ja <=24000Btu/h:n).

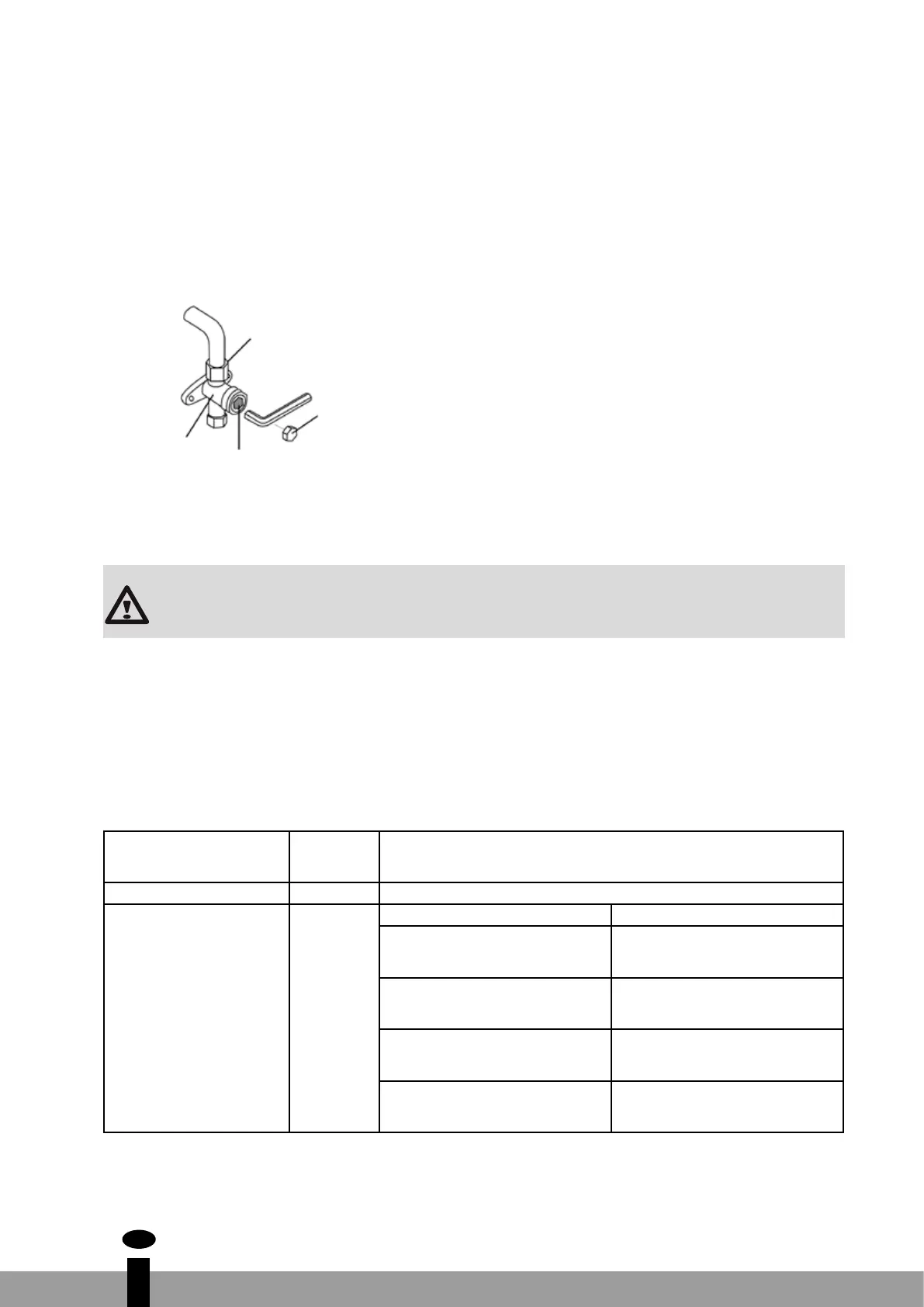

Levennysmutteri
Korkki
venttiilin runko
venttiilikara
FIN
