71
• Non bere mai l’acqua di condensa del condizionatore.
• Non modificare l’apparecchio.
• Nel caso in cui il cavetto elettrico risulti danneggiato e
onde evitare qualsiasi rischio provvedere alla sua sostitu-
zione rivolgendosi ad un centro di assistenza autorizzato
Qlima o ad un riparatore qualificato.
ATTENZIONE!
• Non utilizzare mai un apparecchio
se il cordone elettrico, la spina, il
rivestimento esterno o il quadro di
controllo risultano danneggiati.
• Il non rispettare le istruzioni può
condurre alla perdita della garanzia
sull’apparecchio.

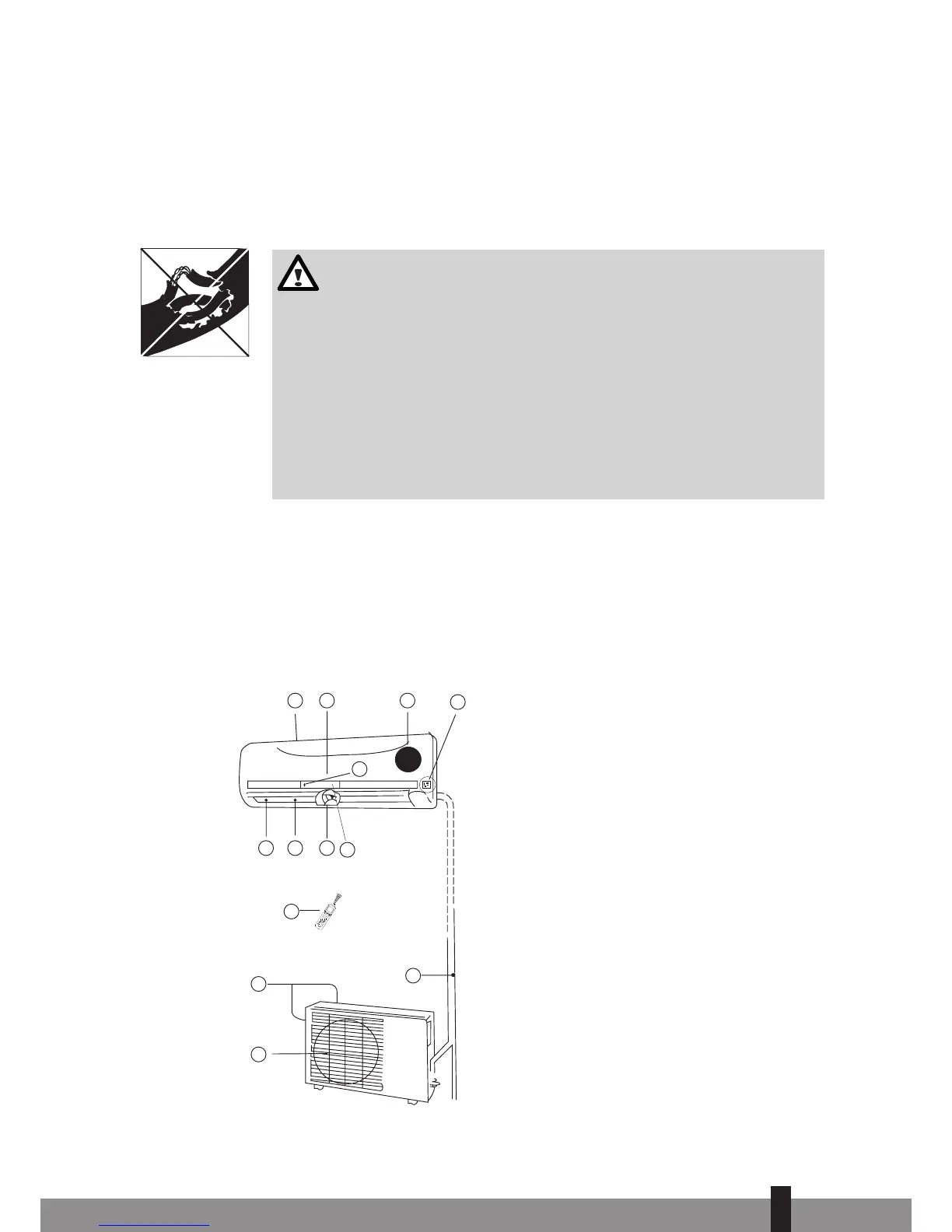

B NOMENCLATURA DEI COMPONENTI
UNITÀ INTERNA Unità interna
a Pannello anteriore
b Presa d’aria
c Filtro aria (dietro il pannello anteriore)
d Uscita dell’aria
e Griglia diffusione aria con alette oriz-
zontali
f Diffusore flusso aria verticale
g Quadro con display
h Ricezione segnale del telecomando
i Telecomando (consultare la sezione D
per ulteriori dettagli e la descrizione
del funzionamento)
j Tasto di controllo manuale (auto/raffr.)
UNITÀ ESTERNA Unità esterna
k Tubo di collegamento, tubo di drenag-
gio (non incluso tubo di collegamento
a S33xx)
l Presa aria (laterale e posteriore)
m Uscita dell’aria
45
2
6
1
10
9
12
13
11
7
8
3
