8. KONDENSAATION TYHJENNYSLETKUN LIITÄNTÄ
8.1 Kondensaation tyhjennysletkun liitäntää sisäyksikköön.
Liitä mukana toimitettu kondensaation tyhjennysletku sisäyksikköön liu'uttamalla letku letkunipan yli
sisäyksikössä. Varmista, että kondensaation tyhjennysletku on aina alaspäin äläkä roikota päätä vedessä.
Katso kuva 15.
Ohjaa kondensaation tyhjennysletku kylmäaineputkien alta, jotta estetään kondensaatiosäiliön ylivuoto.
VAROITUS
• Muista varmistaa, että tyhjennysletku on nipun alimmaisella puolella. Sen sijoittaminen
ylemmälle puolelle voi aiheuttaa tyhjennyssäiliön ylivuodon yksikön sisällä.
• Ohjaa tyhjennysletku alaspäin koko matkalta tyhjentääksesi kondensoituneen veden tasaisesti.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
43
Älä estä veden virtausta nousulla.
Älä laite tyhjennysletkun päätä
veteen.

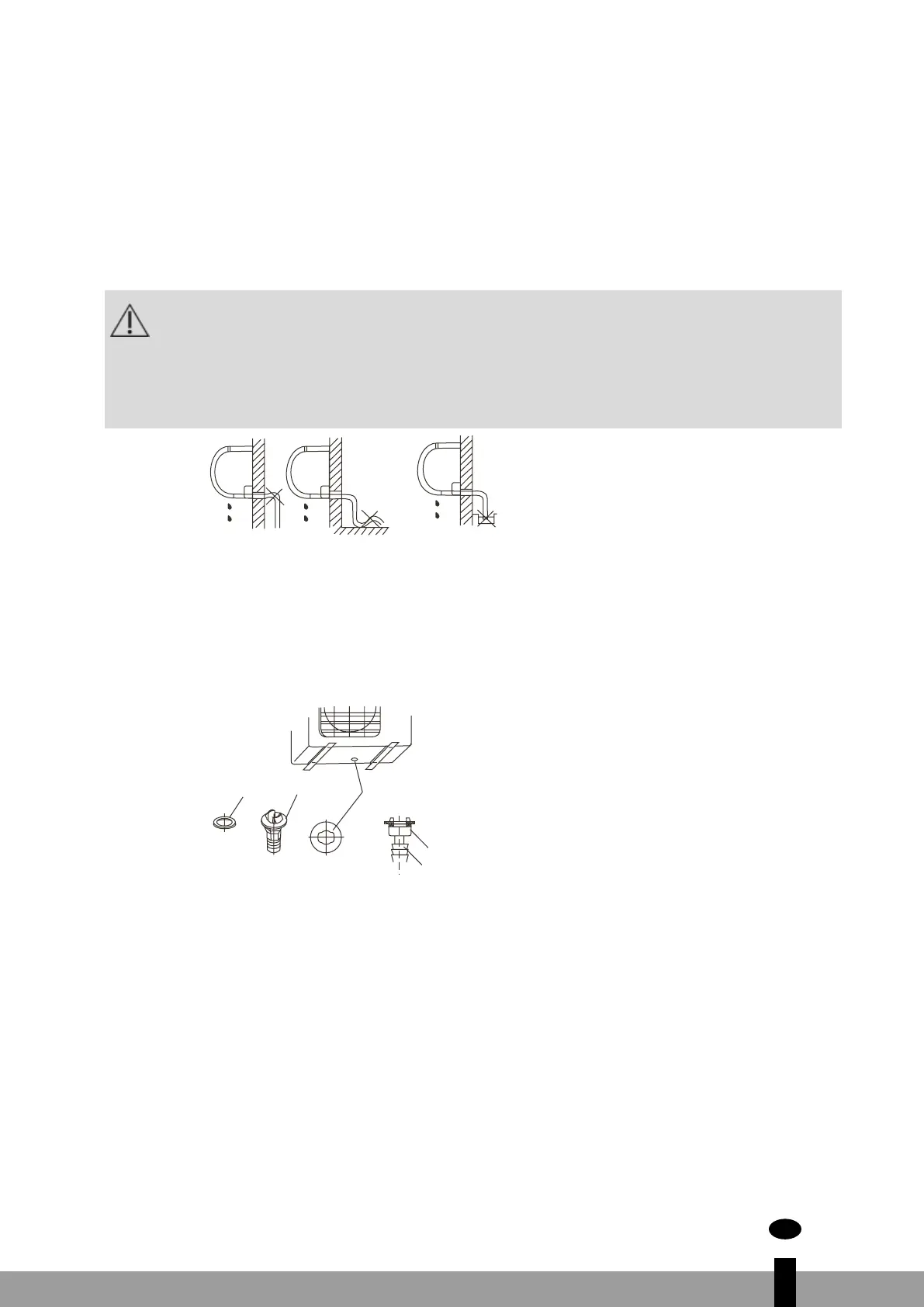

Kuva 15
8.2 Tyhjennysliitoksen asennus.
Sovita tiiviste tyhjennysliitokseen, laita tyhjennysliitos ulkoyksikön pohjassa olevaan reikään ja käännä 90°
kootaksesi ne turvallisesti. Lisää tyhjennysliitos jatkotyhjennysletkulla (ei kuulu toimitukseen). Näin kaikki
tiivistyvä vesi, jota muodostuu ilmastointilaitteen lämmitystilassa, voidaan valuttaa pois. Katso kuva 16.
Kuva 16
Tiiviste
Tyhjennysliitos
Ulkoyksikön pohjan
reikä
Tiiviste
Tyhjennysputki
9. SÄHKÖTYÖT
• Liitä ilmastointilaite erilliseen ryhmään. Varmista, että tässä ryhmässä on oikea sulake
• Katso seuraava taulukko.
• Syöttövirran jännitteen tulee olla 95–105 % taulukossa näytetystä nimellisjännitteestä.
• Sähkönsyöttöön tulee asentaa maadoituksen vuotokytkin.
• Varmista, että ilmastointilaite on maadoitettu hyvin.
• Liitä johdot ulkoyksikön paneelissa olevan sähkökaavion mukaan. Katso luku 11.
• Kaikkien johdotusten tulee olla paikallisten ja kansallisten standardien ja sääntöjen mukaisia ja päte-
vien ja ammattitaitoisten henkilöiden asentamia.
FIN
