Malli Virransyöttö
Nimellinen syöttövirta
(kytkin/sulake)
Virtajohdon koko
≤ 3,5 kW 230 V ~ 50 Hz 16 A 2,5 mm
2
> 3,5 kW 230 V ~ 50 Hz 16 A hidas 2,5 mm
2
G
HUOM.!
Syöttöjännitteen tulee olla ilmastointilaitteen nimellisjännitteen mukainen.
10. SÄHKÖKAAPELIEN LIITÄNTÄ.
10.1 Sähkökaapeleiden liitäntä ulkoyksikköön.
a. 4,5 metriä pitkä kaapeli toimitetaan pakkauksessa sisä- ja ulkoyksikön välistä sähköliitäntää varten ja
se on kylmäaineputkiston holkin mukana (sisäyksikkö).
b. Sähkökaapeli toimitetaan pikaliittimellä.
c. Ulkoyksikössä on myös pikaliitin.
d. Irrota suojalevy ulkoyksiköstä irrottamalla ruuvi.
e. Napsauta ulkoyksikön liitin sisäyksikön liittimeen ja kiinnitä kaapeli riviliittimeen siihen asennetulla
kaapelikiinnikkeellä.
f. Maadoituskaapeli täytyy liittää suoraan metallilevyyn, johon kytkentärima on asennettu. Paikka näy-
tetään symbolilla

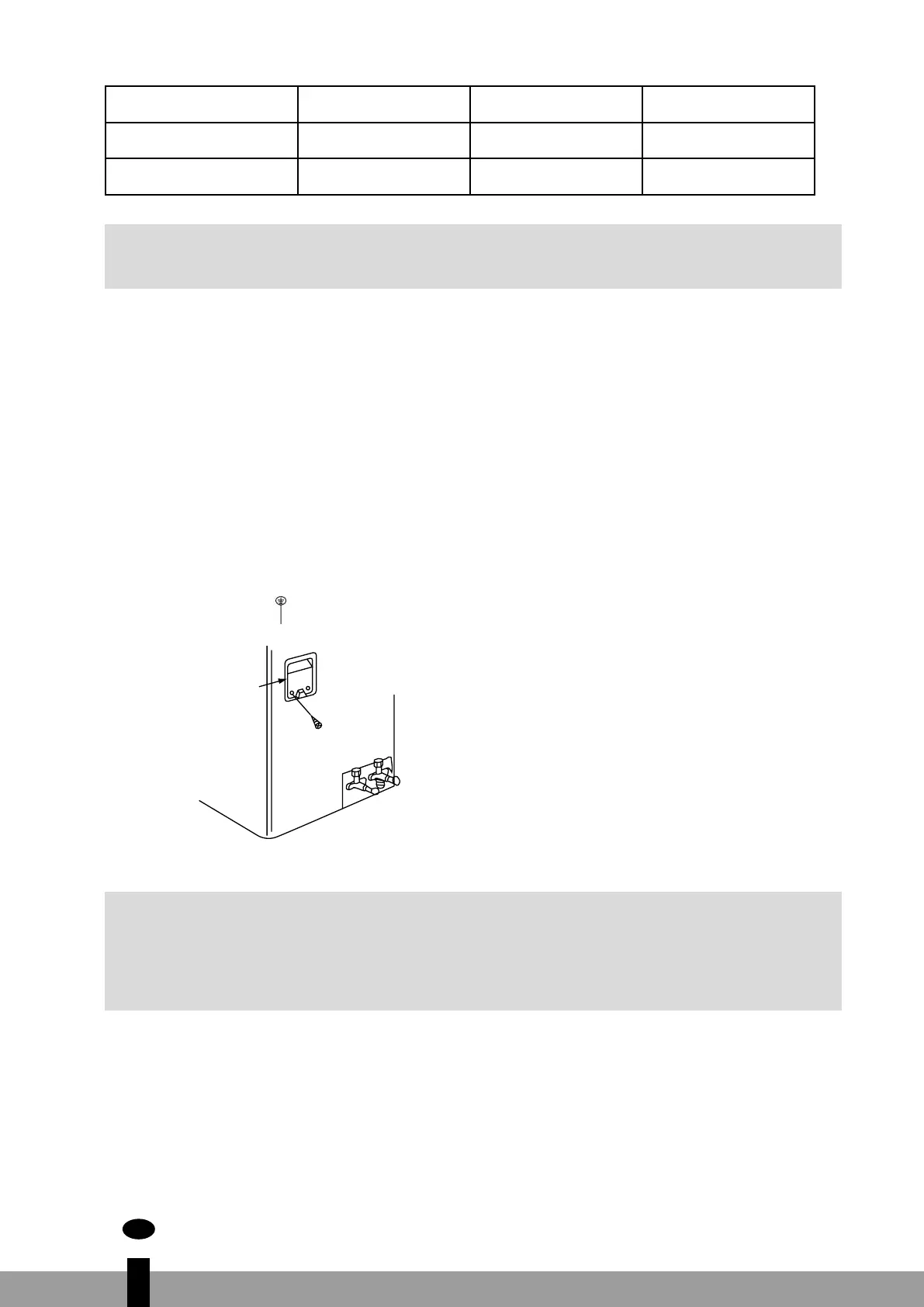

Cover
Kuva 17
Kansilevy
g. Liitä sähkönsyöttökaapeli vasta, kun ilmastointilaitteen koko asennus on valmis.
G
MUISTA
Liitä mallien, joiden kapasiteetti < 4,5 kW, pistoke seinäpistorasiaan.
Liitä mallien, joiden kapasiteetti on > 4,5 kW, virtajohto suoraan virtalähteeseen. Älä käytä
pistoketta ja pistorasiaa, koska korkea virta voi vahingoittaa sekä pistokkeen että pistorasian
liittimiä ja aiheuttaa jopa tulipalon
