5
DE
TD-000329-00-C
Montage des Lautsprechers an der Halterung
Siehe Abbildung 6.
NOTE:
Der Lautsprecher kann in jeder
beliebigen Ausrichtung (nach oben/unten/links/
rechts) auf der Halterung befestigt werden.
1. Richten Sie die X-förmige Vertiefung mit der X-Mount™
Halterung aus und drücken Sie den Lautsprecher auf die
Halterung. (1)
2. Ziehen Sie den Lautsprecher nach dem Einsetzen in
die Halterung nach unten, um ihn in der Halterung zu
verriegeln. (2)
3. (Optional) Ziehen Sie den Sicherheitsbolzen (3) gerade
heraus und heben Sie ihn gut auf. Wenn der Lautsprecher
entfernt werden soll, bringen Sie den Sicherheitsbolzen
wieder an, drücken ihn hinein und nehmen den
Lautsprecher ab.
Befestigen eines Haltegurts
(nicht im Lieferumfang enthalten)
WARNING!:
Verbinden Sie den Haltegurt
NICHT mit der Montagehalterung oder den
Schrauben, mit denen diese befestigt ist.
1. Es wird empfohlen, den Haltegurt vom Sicherungsring (4) auf der Rückseite des Lautsprechers zu einer zur Bausubstanz gehörenden Position an
der Wand zu führen, die den Lautsprecher im Falle einer Herunterfallens festhalten kann.
Aufhängen des Lautsprechers
Siehe Abbildung 7.
WARNING!:
Beachten Sie beim Aufhängen des Lautsprechers die örtlichen
Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen
fachkundigen Techniker. QSC Audio Products is nicht verantwortlich für Schäden durch
einen fahrlässigen Einbau von Aufhängungskabeln oder Lautsprechern.
Die AcousticDesign-Lautsprecher (Modelle AD-S8T, AD-S10T und AD-S12) können am Rückziehpunkt und
den M10-Ösen aufgehängt werden, die Sie in den Boden des Gehäuses einschrauben.
NOTE:
Beim Aufhängen des Gehäuses mit der Woofer-Seite nach oben befi ndet sich die
Hochfrequenzseite näher am Zuhörer und wird der Bass-Frequenzgang bei einer Anbindung an
die Decken- und Wandebene verbessert.
1. Entfernen Sie die 2 M10-Stecker (nicht abgebildet) vom Boden des Lautsprechergehäuses.
2. Schrauben Sie die beiden M10 -1.5 Ösen (2) (Zubehör M10 Kit-C) in die M10-Einbaulöcher im Boden des
Lautsprechergehäuses ein.
3. Befestigen Sie ein geeignetes Kabel am Haltegurt-Sicherungsring (3) für den Rückziehpunkt.

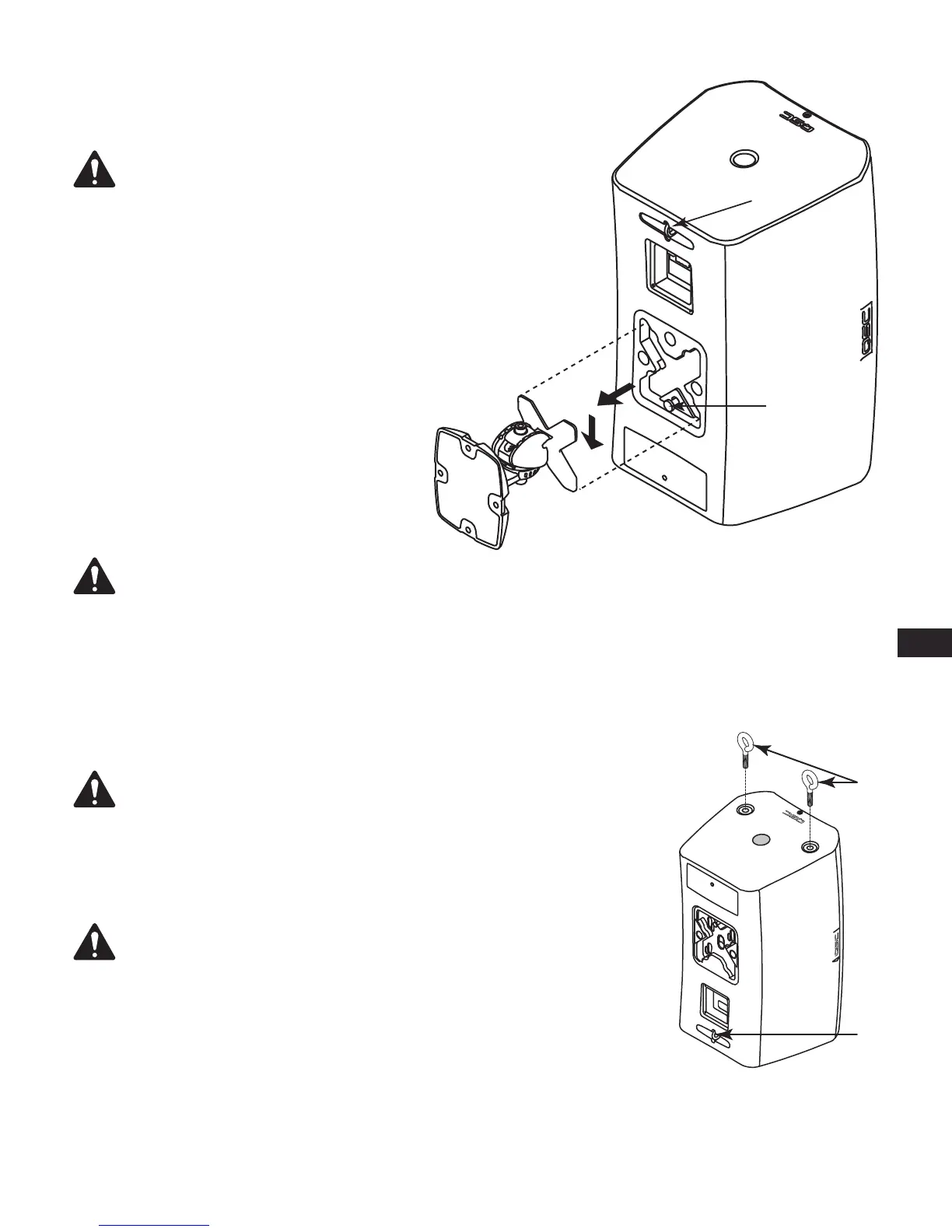

— Figure 6 —
3
1
2
4
— Figure 7 —
2
3
