QSC AcousticDesign AD-S6T User Manual

6
DE
TD-000329-00-C
Montage des Lautsprechers an der Jochhalterung
Zusätzlich zu den oben beschriebenen Montagemethoden können Sie den Lautsprecher auch mithilfe des optional erhältlichen Jochmontage-Kits
anbringen. Beachten Sie die entsprechende Anleitung im Joch-Kit. Relevante Hinweise fi nden Sie im Abschnitt „Technische Daten“ auf Seite 12.

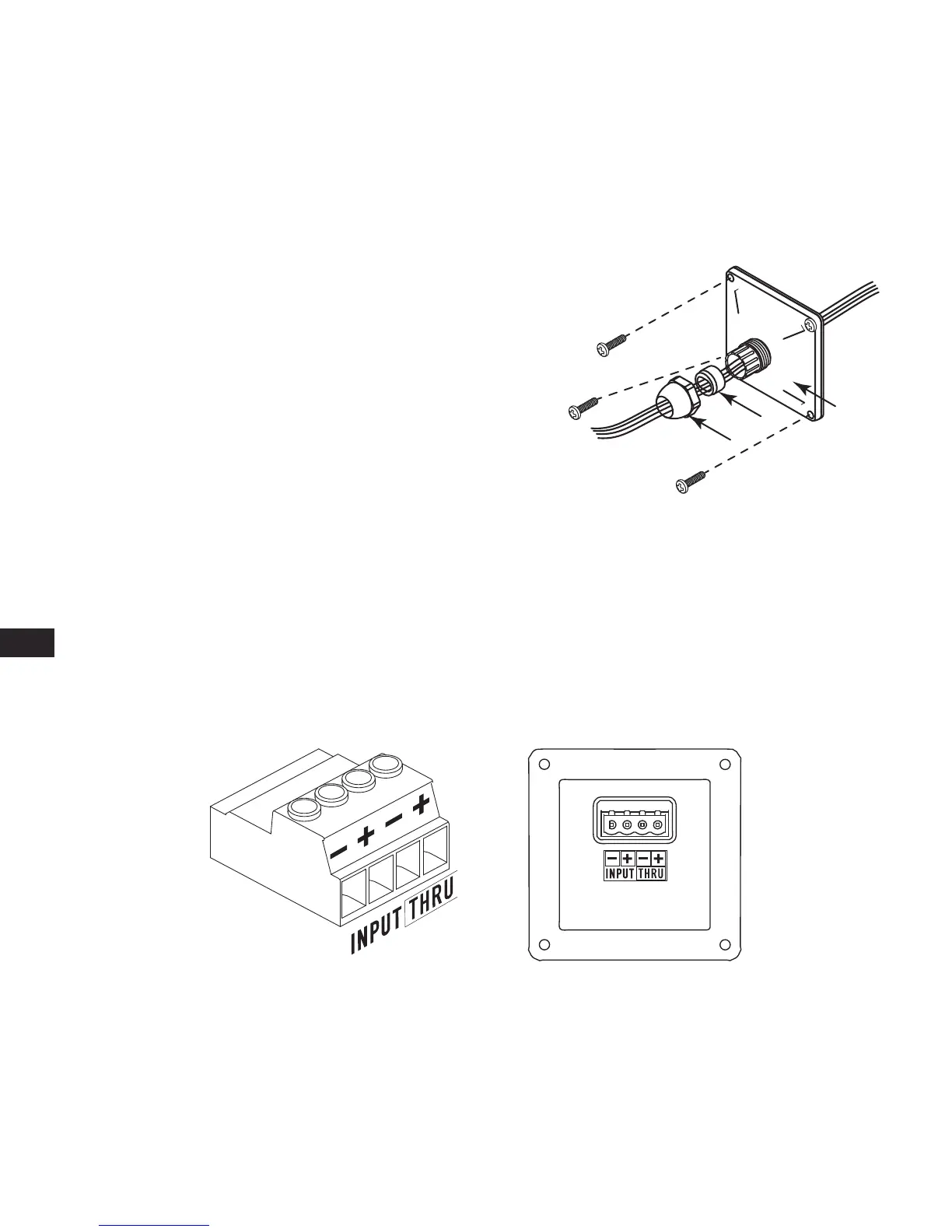

Anbringen der Witterungsabdeckung (optional)
Siehe Abbildung 8.
1. Schieben Sie die Mutter (1), die Kompressionsdichtung (2) und die
Witterungsabdeckung/Dichtung (3) über die Leiter für den Lautsprecher.
2. Schließen Sie die Leiter im Euro-Stecker ab – siehe „Verdrahten des Lautsprechers“
auf Seite 6
3. Bringen Sie den Euro-Stecker an.
4. Schieben Sie die Witterungsabdeckung/Dichtung (3) nach oben neben den
Anschlusskasten; sorgen Sie mit einer kurzen Kabellänge im Innern der Abdeckung
für die erforderliche Zugentlastung.
5. Befestigen Sie die Witterungsabdeckung mit vier (im Lieferumfang enthaltenen)
Schrauben am Gehäuse.
6. Schieben Sie die Kompressionsdichtung (2) in die Schraubbuchse der
Witterungsabdeckung.
7. Schieben Sie die Mutter über die Schraubbuchse der Witterungsabdeckung und
ziehen Sie sie fest.
Verdrahten des Lautsprechers
Verwenden Sie zum Verdrahten des Lautsprechers ein Kabel mit einem max. Leiterquerschnitt von AWG 12 (2,052 mm). Siehe Abbildung 9.
1. Achten Sie bei Gebrauch der optionalen Witterungsabdeckung darauf, dass die Verdrahtung in der richtigen Reihenfolge durch alle drei Teile der
Abdeckung geführt wird.
2. Schließen Sie den negativen und positiven Leiter wie gezeigt an INPUT (Eingang) +/- an. Ziehen Sie die Drahtklammerschrauben an.
3. Schließen Sie die Daisy-Chain-Leiter wie gezeigt an THRU (Durchgang) +/- an. Diese Leiter führen zum nächsten Lautsprecher in der Kette („Daisy Chain“).
Entfernen des Lautsprechers
1. Stellen Sie sicher, dass alle Leiter abgetrennt sind und der Haltegurt entfernt wurde.
2. Wenn der Sicherheitsbolzen unten in der Lautsprecherhalterung NICHT entfernt wurde, drücken Sie den Bolzen nach innen und schieben den
Lautsprecher in die dem Einbauverfahren entgegengesetzte Richtung.
3. Wenn der Sicherheitsbolzen entfernt wurde, setzen Sie ihn wieder ein oder führen Sie einen kleinen Stab (<4 mm) ein und entriegeln Sie damit
die Montagesperre.
— Figure 8 —
1
2
3
— Figure 9 —

QSC AcousticDesign AD-S6T Specifications

General

Tweeter	Yes
Speaker type	2-way
Number of drivers	2
Speaker placement	Wall-mountable
Audio output channels	- channels
Number of tweeter drivers	1
Woofer diameter (imperial)	6.5 \
Tweeter diameter (imperial)	1 \
Bluetooth	No
Connectivity technology	Wired
Impedance	8 Ω
Sensitivity	89 dB
Frequency range	60 - 20000 Hz
RMS rated power	150 W
Product color	Black
Housing material	Acrylonitrile butadiene styrene (ABS), Aluminium
Recommended usage	-
Package type	Box
Package depth	585 mm
Package width	305 mm
Package height	510 mm
Package weight	15200 g
Quantity per pack	2 pc(s)
Operating temperature (T-T)	-20 - 50 °C

Weight and Dimensions

Width	215 mm
Height	365 mm
Weight	6200 g
