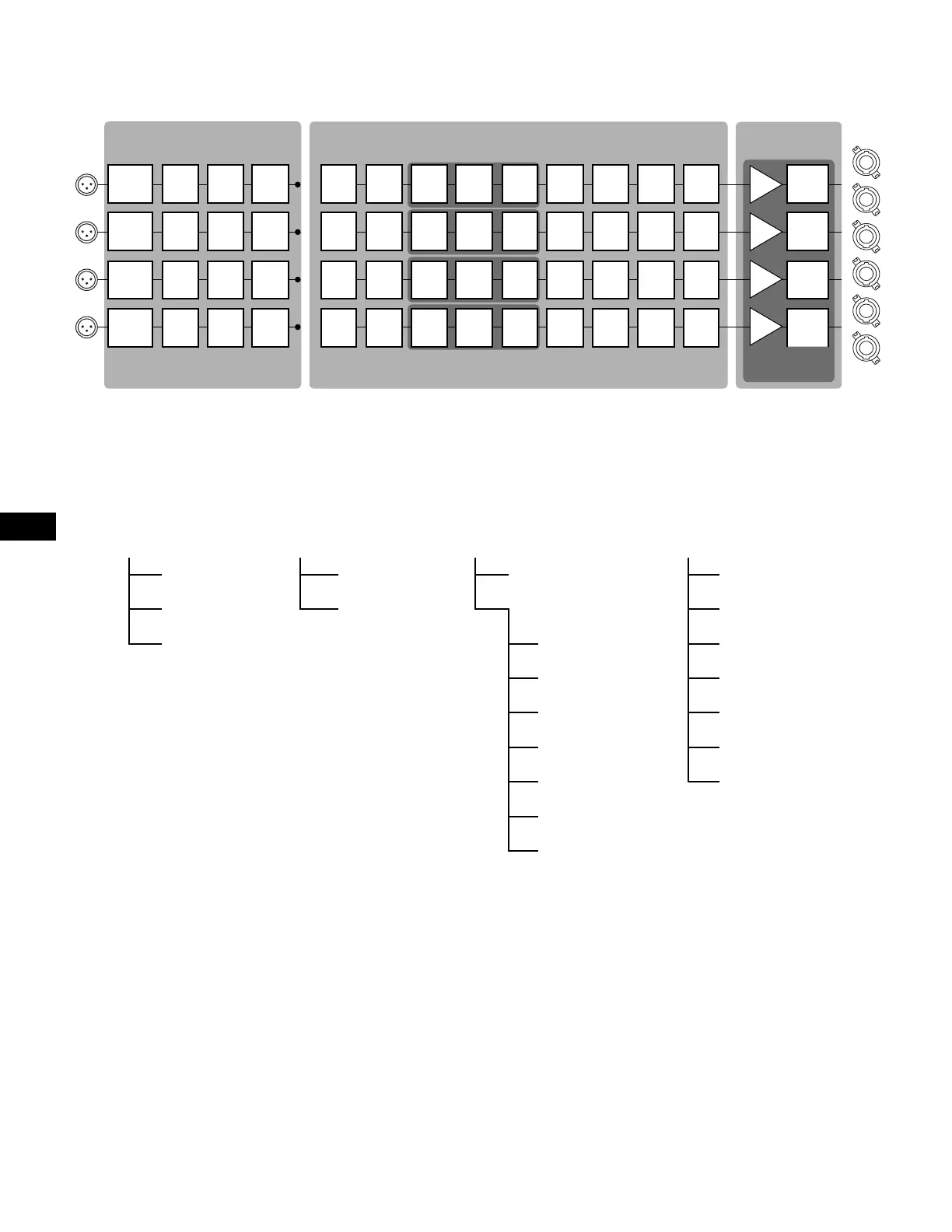

PLD Diagramme des signaux de l'amplificateur
— Figure 11 —
A
D
B
C
X
Y
1
4
3
2
Réglages d'entrée Traitement des sorties Config. ampli
Sensitivity
Switch
A/D Meter Gain
Source
Select
Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS / Peak
Limiter
D / A
A
Meter
Sensitivity
Switch
A/D Meter Gain
Source
Select
Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS / Peak
Limiter
D / A
B
Meter
Sensitivity
Switch
A/D Meter Gain
Source
Select
Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS / Peak
Limiter
D / A
C
Meter
Sensitivity
Switch
A/D Meter Gain
Source
Select
Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS / Peak
Limiter
D / A
D
Meter
Activé par bouton Filtre passif
Défini par Preset Wizard
Arborescence des menus
Préréglages Entrées Sorties Utilitaires
Preset Recall Input Sensitivity Source Select Status
Preset Save Input Gain Spkr Processing Amp ID
Preset Wizard Crossover Display
PEQ Lockout
Delay Password
Limiter GPI
Array Correction* GPO
Load Speaker
Save Speaker
*Pour réseaux linéaires QSC seulement.
Mise sous tension
Une fois les sorties connectées aux haut-parleurs, mettre l'amplificateur sous tension.
1. S'assurer que les réglages de gain de sortie pour toutes les sources audio (lecteurs de CD, mixeurs, instruments, etc.) sont à la sortie la plus basse
(atténuation max.).
2. Mettre toutes les sources audio sous tension.
3. Placer l'interrupteur d'alimentation POWER à l'arrière de l'amplificateur en position ON. L'amplificateur démarre dans l'état qui était le sien à sa
mise hors tension. Si l'amplificateur est en mode Attente ou Sourdine tous (voyant du bouton POWER en rouge continu ou clignotant), appuyer
sur le bouton POWER pour mettre l'amplificateur en mode Marche.
4. Le réglage des sorties des sources audio peut maintenant être augmenté.
