conectar el subwoofer a la etapa de potencia En ninguno de los dos casos será necesario
realizar las conexiones con cable para cajas acústicas.
Para encender el subwoofer, proceda tal y como se describe en el punto “Activación”.

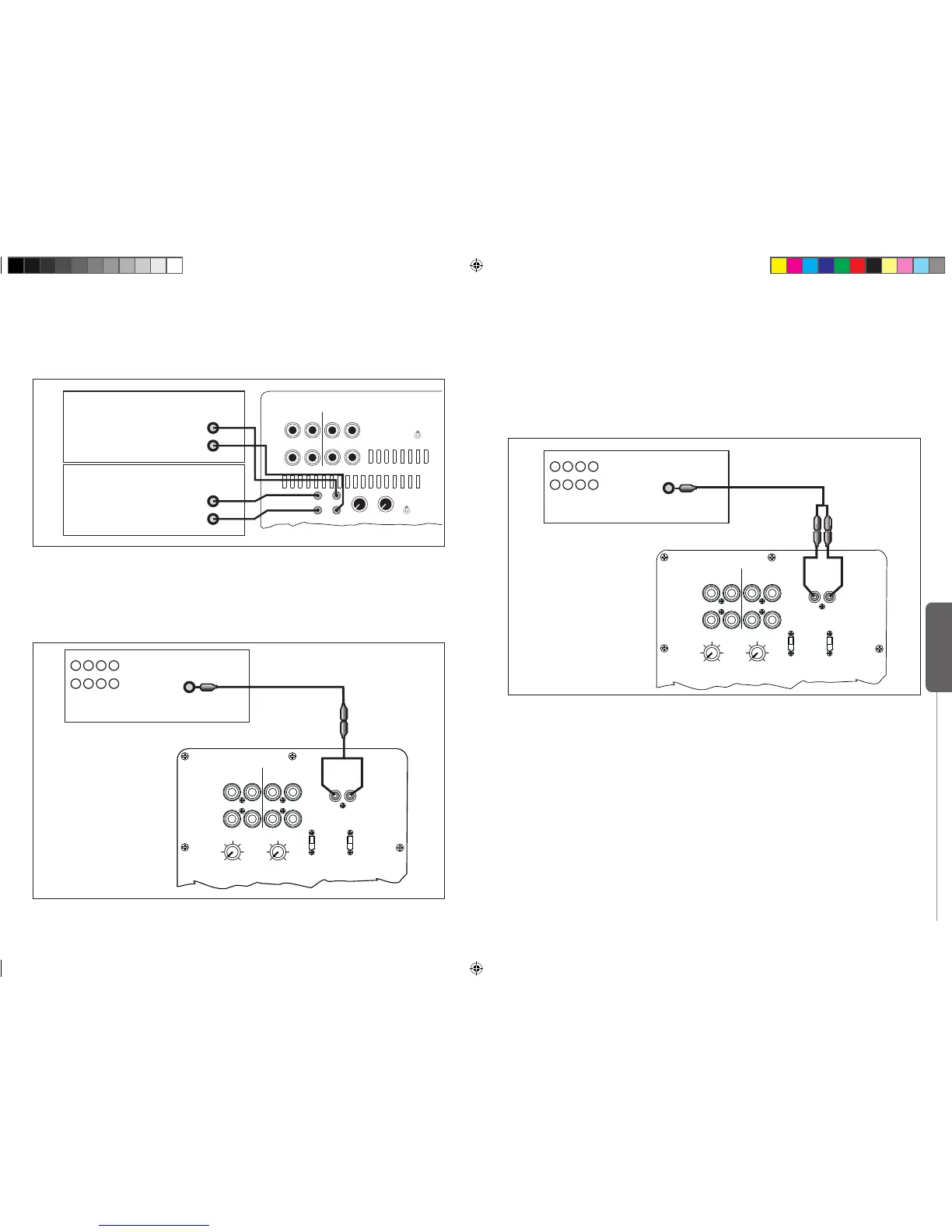

Variante de conexión 3
(Diferencias de los modelos requieren una posición diferente de los elementos de manejo.)
Variante de conexión 4
(Subwoofer en un sistema surround)
Variante de conexión 4a
(Diferencias de los modelos requieren una posición diferente de los elementos de manejo.)
43
Si el amplificador o receptor surround posee una salida para Line-Subwoofer, podrá utili-
zarla para conectar el subwoofer (mediante un cable cinch y un cable Y). Si el amplifica
-
dor surround no posee ninguna salida de este tipo, deberá utilizar la primera variante de
conexión que se ha descrito.
Una vez haya conectado su subwoofer con la salida Line de su amplificador Surround digital,
deberá configurar la gestión de graves de su amplificador Surround del modo siguiente:
Subwoofer: yes
Frontal, central, posterior: large / small (dependiendo de su tamaño)
Variante de conexión 4b
(Diferencias de los modelos requieren una posición diferente de los elementos de manejo.)
Activación
Una vez comprobado que el cableado es correcto, encienda primero el amplificador y des-
pués el subwoofer mediante el interruptor que se encuentra en la parte posterio. El control de
funcionamiento deberá iluminarse. Cuando el control está iluminado, el subwoofer está listo
para el funcionamiento. Después de encender el aparato, realice los ajustes pertinentes en
el subwoofer. Si se efectúa correctamente, bastará con ajustarlo una única vez, a no ser que
adquiera cajas acústicas nuevas. De ser este el caso, vuelva a ajustar el subwoofer respecto
a las cajas nuevas.
Proporcione al aparato una señal musical. Primero, sitúe el controlador frequency en posi
-
ción media. Gire lentamente el regulador de volumen hacia la derecha, hasta obtener un
equilibrio acústico entre el subwoofer y los satélites en el registro de graves. El controlador
ESPAÑOL
L
R
Output
L
R
Input
R
L
L
R
+ +
--
HIGH LEVEL
OUTPUT
HIGH LEVEL
INPUT
INPUTOUTPUT
LOW LEVEL
VOLUME FREQUENCY
MIN MAX 50Hz 150Hz
180o
0o
L
R
PHASE
OFF
ON
AUTO
PREAMPLIFICADOR
AMPLIFICADOR FINAL
SUBWOOFER
Sub Pre-Out
POWERPHASE
LOW LEVEL
INPUT
L
R
STANDBY
OFF
ON
0∞
180∞
R LRL
-
+
+
-
HIGH LEVEL
OUTPUT
HIGH LEVEL
INPUT
-3
3
d
2-14
FREQUENCYVOLUME
150
0 dB
-7
50
100 Hz
65
80
120
135
SURROUND-AMPLIFICADOR
SUBWOOFER
Sub Pre-Out
POWERPHASE
LOW LEVEL
INPUT
L
R
STANDBY
OFF
ON
0∞
180∞
R LRL
-
+
+
-
HIGH LEVEL
OUTPUT
HIGH LEVEL
INPUT
-3
3
d
2-14
FREQUENCYVOLUME
150
0 dB
-7
50
100 Hz
65
80
120
135
SURROUND-AMPLIFICADOR
SUBWOOFER
