quadral AURUM A8 - Conexiones en el Lado Posterior del Aparato; Mando a Distancia (OPCIONAL)

Manejo del amplificador
1 Tecla SELECT (selección)
2 Tecla ON/OFF
(encendido/apagado)
3 Tecla MUTE (silencio)
4 Bajar volumen
5 Subir volumen
6 Balance izquierda
7 Aumentar balance
8 Bajar fuente de la señal
9 Subir fuente de la señal
14 Control de nivel (para cada
entrada con las teclas 4 y 5)
15 Luminosidad de la pantalla
Modo CD
1 Tecla SELECT
(selección)
2 Tecla ON/OFF
(encendido/apagado)
3 Sin función (opcional)
4 Parar
5 Reproducir/Pausa
6 Búsqueda hacia atrás
7 Búsqueda hacia delante
8 Pista anterior
9 Pista siguiente
10 Archivo anterior
11 Archivo siguiente
12 Repetición (pista/todo)
13 Reproducción aleatoria
15 Luminosidad de la
pantalla
16 Sin función (opcional)
RC -I
Repeat
RL
Select
AMP
CD
Prog.
Opt.
Random
Display
Select
AMP
CD
Select
AMP
CD
1
2
3
4
6
8
10
12
15
5
7
9
11
13
14
16
RC-II
DO NOT REMOVE COVER. NO USER
SERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Right
+
-
Left
+
-
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
Handmade in Germany
R L
Balanced
RCA 2
Unbalanced
1 2
TOSLINK
Pre OUTUSB SPDIF
Voltage Select
220-240 V 50-60 Hz
110-120 V 50-60 Hz
Fuse
115 V / T 6,3 A L 250 V
230 V / T 3,15 A L 250 V
RCA 1 RCA 3
ON
OFF
Analog IN
Digital IN
max. Power Consumption: 600 W
1 2 3 4 5 6 7 8 9 10
30
31
ES

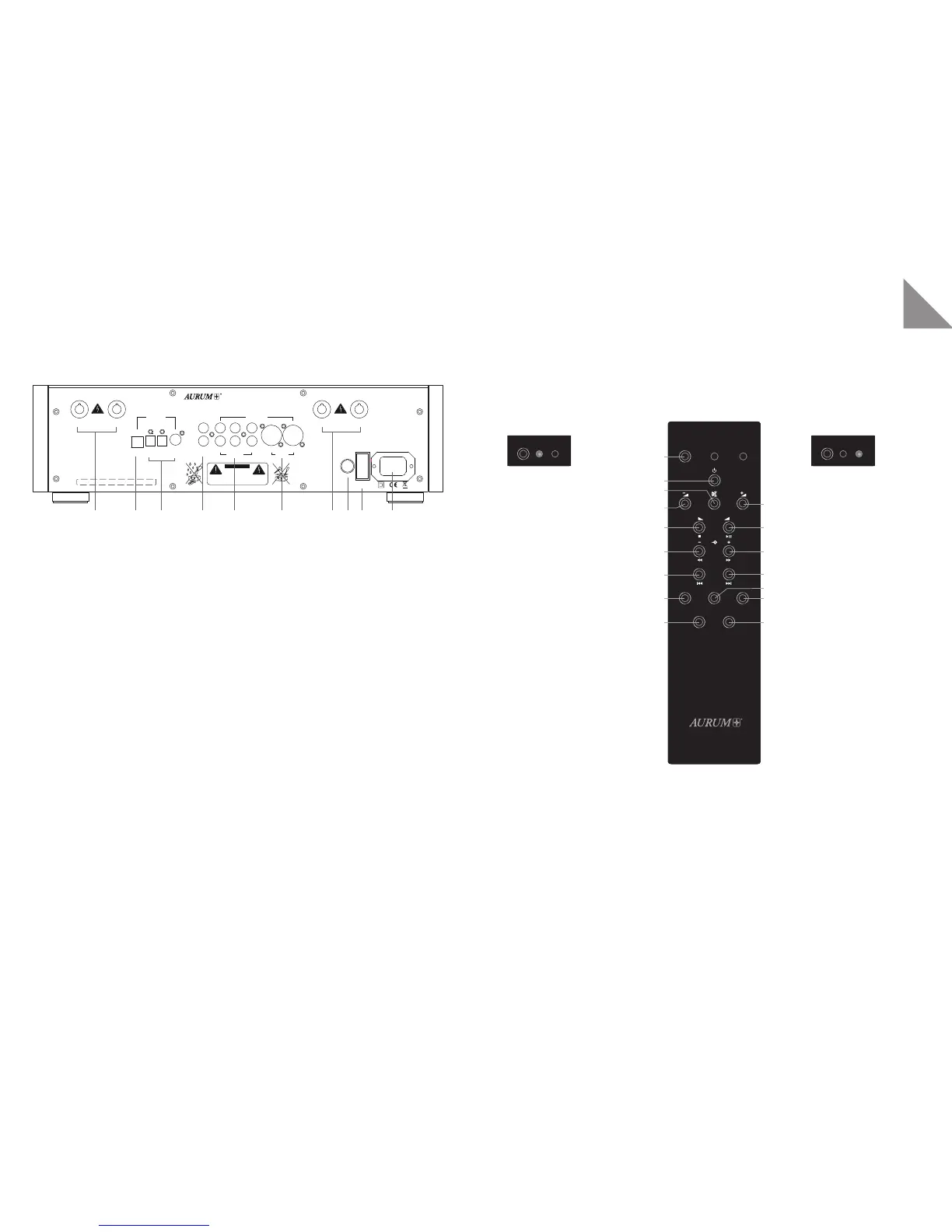

CONEXIONES EN EL LADO POSTERIOR DEL APARATO
1 Salida del altavoz derecho
2 Puerto USB para su conexión a un ordenador. Su ordenador instalará los drivers necesarios automáti-
camente cuando realice la primera conexión.
3 TosLink SPDIF Entrada para señales digitales
4 Pre OUT
5 RCA 1-3 Entradas estéreo para señales analógicas
6 XLR Entrada estéreo para señales simétricas
7 Salida del altavoz izquierdo
8 Interruptor del selector de voltaje (115V/230 V)
9 Interruptor de red (desconecta el dispositivo completamente del suministro eléctrico)
10 Toma de fuente de alimentación
Advertencia:
Los tocadiscos con sistemas MM/MC pueden conectarse en todas las entradas Cinch (RCA) mediante un
preamplificador-ecualizador.
MANDO A DISTANCIA OPCIONAL
El mando a distancia RC-2 para el sistema permite controlar individualmente el amplificador AURUM A8 /
P8 / M8 / A5 / A3 y el reproductor CD AURUM C8 / C3 / C5 / C5 DA.
Advertencia importante:
Para poder usar el control remoto de un amplificador o reproductor de CD se debe seleccionar antes el
modo de funcionamiento con la tecla de selección (SELECT).
