quadral AURUM A8 - Anschlüsse auf der Geräterückseite; Fernbedienung (Optional)

RC -I
Verstärkerbetrieb
1 SELECT-Taste
2 ON/OFF-Taste
3 Stummschaltung (MUTE)
4 Lautstärke Minus
5 Lautstärke Plus
6 Balance Links
7 Balance Rechts
8 Signalquelle Abwärts
9 Signalquelle Aufwärts
14 Pegeleinsteller (für jeden
Eingang mit Taste 4+5)
15 Display-Helligkeit
CD-Betrieb
1 SELECT-Taste
2 ON/OFF-Taste
3 Stummschaltung (MUTE)
4 ohne Funktion
5 ohne Funktion
6 Stopp
7 Wiedergabe/Pause
8 Suchlauf Rückwärts
9 Suchlauf Vorwärts
10 Titelsprung Rückwärts
11 Titelsprung Vorwärts
12 Wiederholung (Titel/Alle)
13 Zufallswiedergabe
15 Display-Helligkeit
16 ohne Funktion (nur C5 DA
externer D/A-Wandler)
Repeat
RL
Select
AMP
CD
Prog.
Opt.
Random
Display
Select
AMP
CD
Select
AMP
CD
1
2
3
4
6
8
10
12
15
5
7
9
11
13
14
16
RC-II
DO NOT REMOVE COVER. NO USER
SERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Right
+
-
Left
+
-
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
Handmade in Germany
R L
Balanced
RCA 2
Unbalanced
1 2
TOSLINK
Pre OUTUSB SPDIF
Voltage Select
220-240 V 50-60 Hz
110-120 V 50-60 Hz
Fuse
115 V / T 6,3 A L 250 V
230 V / T 3,15 A L 250 V
RCA 1 RCA 3
ON
OFF
Analog IN
Digital IN
max. Power Consumption: 600 W
1 2 3 4 5 6 7 8 9 10
14
15
DE

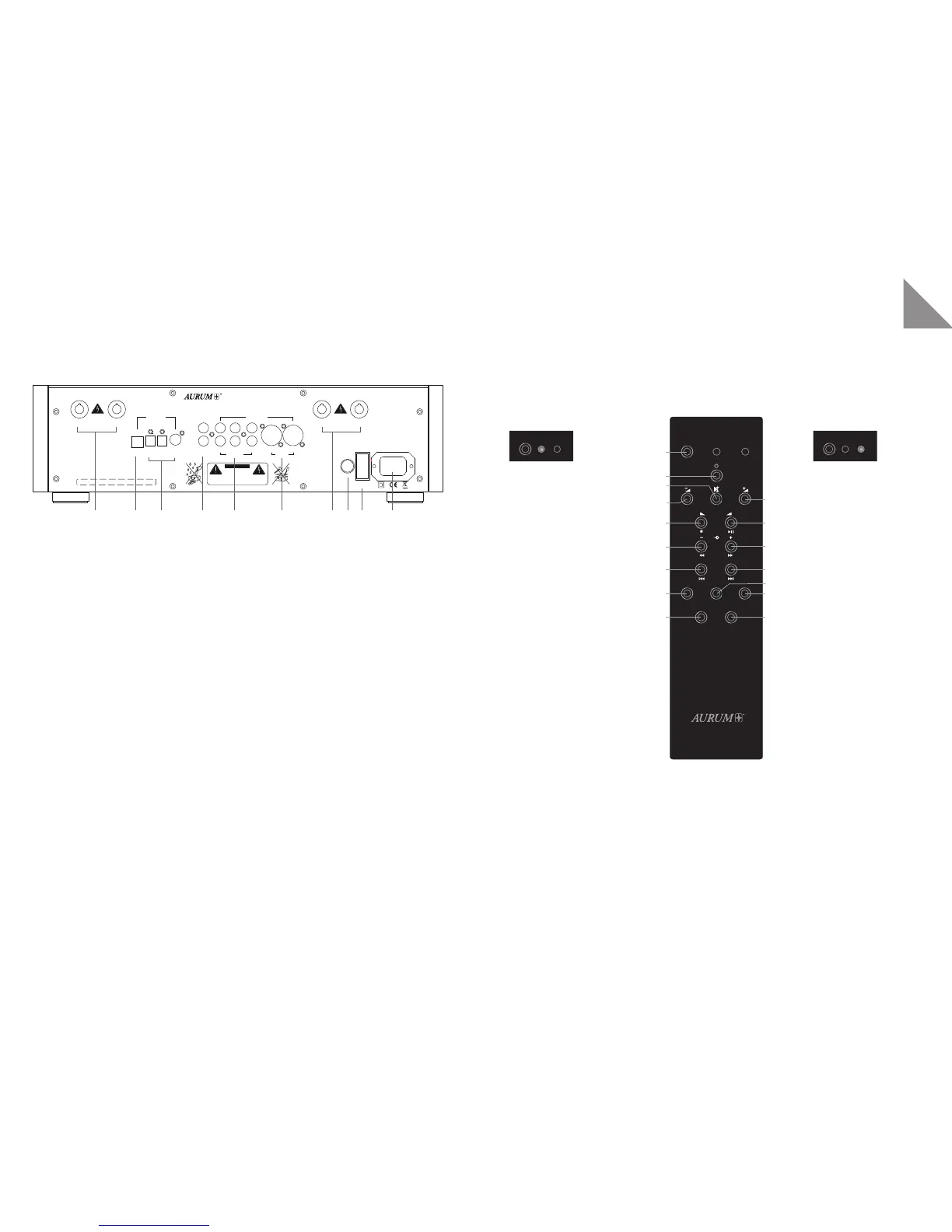

ANSCHLÜSSE AUF DER GERÄTERÜCKSEITE
1 Rechter Lautsprecherausgang
2 USB Eingang zum Anschluss an einen Computer. Die benötigten Treiber installiert Ihr Computer beim
Erst Anschluss selbständig.
3 TosLink SPDIF Eingang für digitale Signale
4 Pre OUT
5 RCA 1-3 Stereo Eingänge für analoge Signale
6 XLR Stereo Eingang für Symmetrische Signale
7 Linker Lautsprecherausgang
8 Spannungswahlschalter (115V/230V)
9 Netzschalter (trennt das Gerät komplett von der Netzversorgung)
10 Netzbuchse
FERNBEDIENUNG RC 2 OPTIONAL
Mit der System-Fernbedienung RC-2 können die AURUM-Verstärker A8 / P8 / M8 / A5 / A3 und die AURUM
CD-Player C8 / C3 / C5 / C5 DA individuell angesteuert werden.
Wichtiger Hinweis:
Um die Funktionen eines Verstärkers oder CD-Spielers fernsteuern zu können, muss die entsprechende
Betriebsart vorher mit der Anwahl-Taste (SELECT) gewählt werden.
