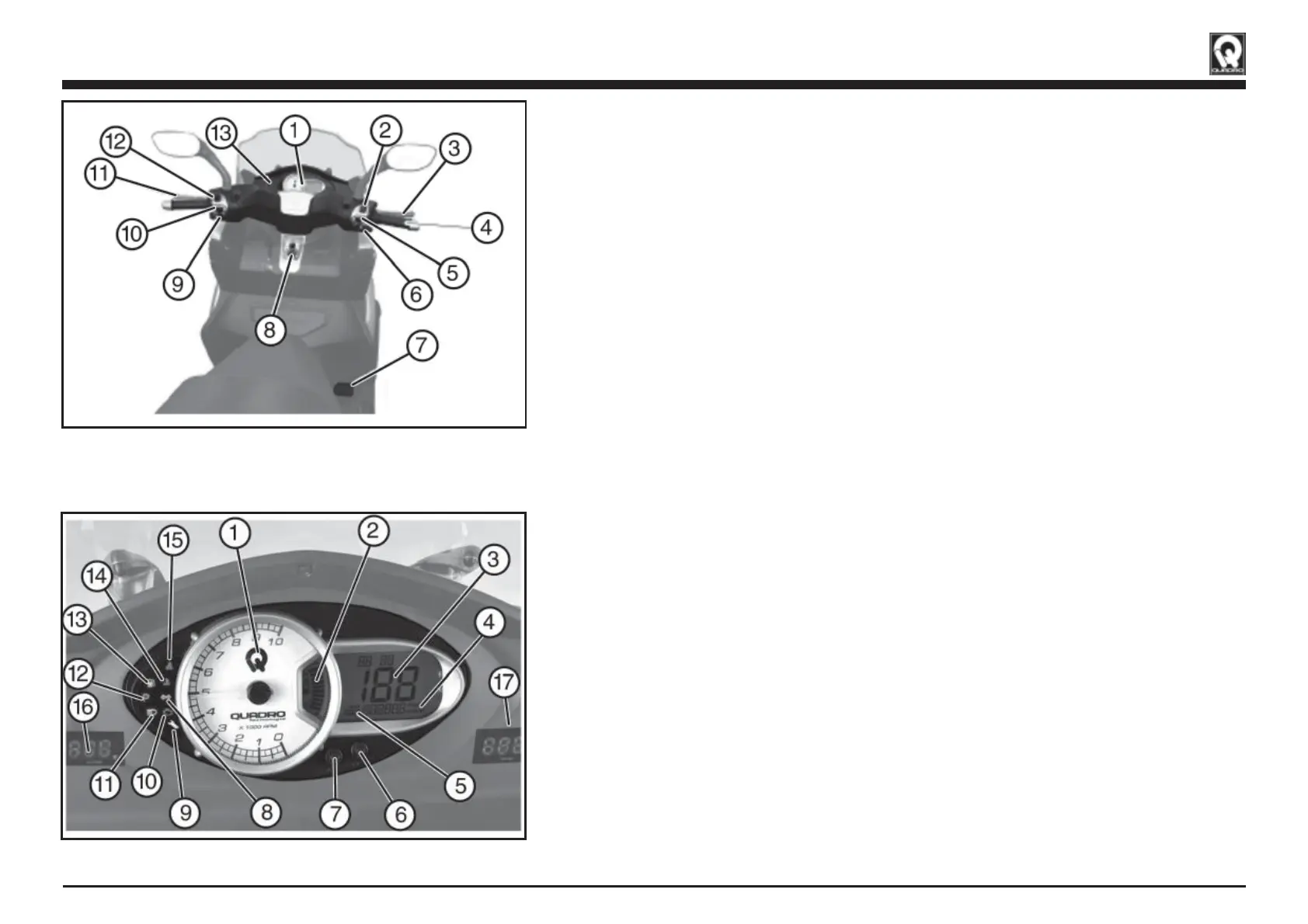

4.6 CONTROLS
1 - Instrument panel
2 - Hazard flashers
3 - Front brake lever
4 - Throttle grip
5 - Headlight switch
6 - Starter button
7 - Combined braking pedal (front/rear)
8 - Ignition switch
9 - Horn button
10 - Direction indicator switch
11 - Combined braking lever (front/rear)
12 - Headlight Dip Switch
13 - Outside indicator temperature
4.7 INSTRUMENT PANEL LAYOUT
1 - Tachometer
2 - Fuel level gauge
3 - Speedometer
4 - Unit of measure (km/h / mph)
5 - Odometer/Trip meters
6 - Adjust’ button
7 - Select’ button
8 - Direction indicator light
9 - Service indicator light
10 - Malfunction indicator lamp
11 - High beam indicator light
12 - Parking brake and HTS lock
lamp
13 - Low fuel level indicator light
14 - Indicator not used for this
vehicle
15 - Hazard flashers light
16 - Out temperature
17 - Coolant temperature
