BOW THRUSTER BTQ140 - BTQ185 IT EN - REV006B

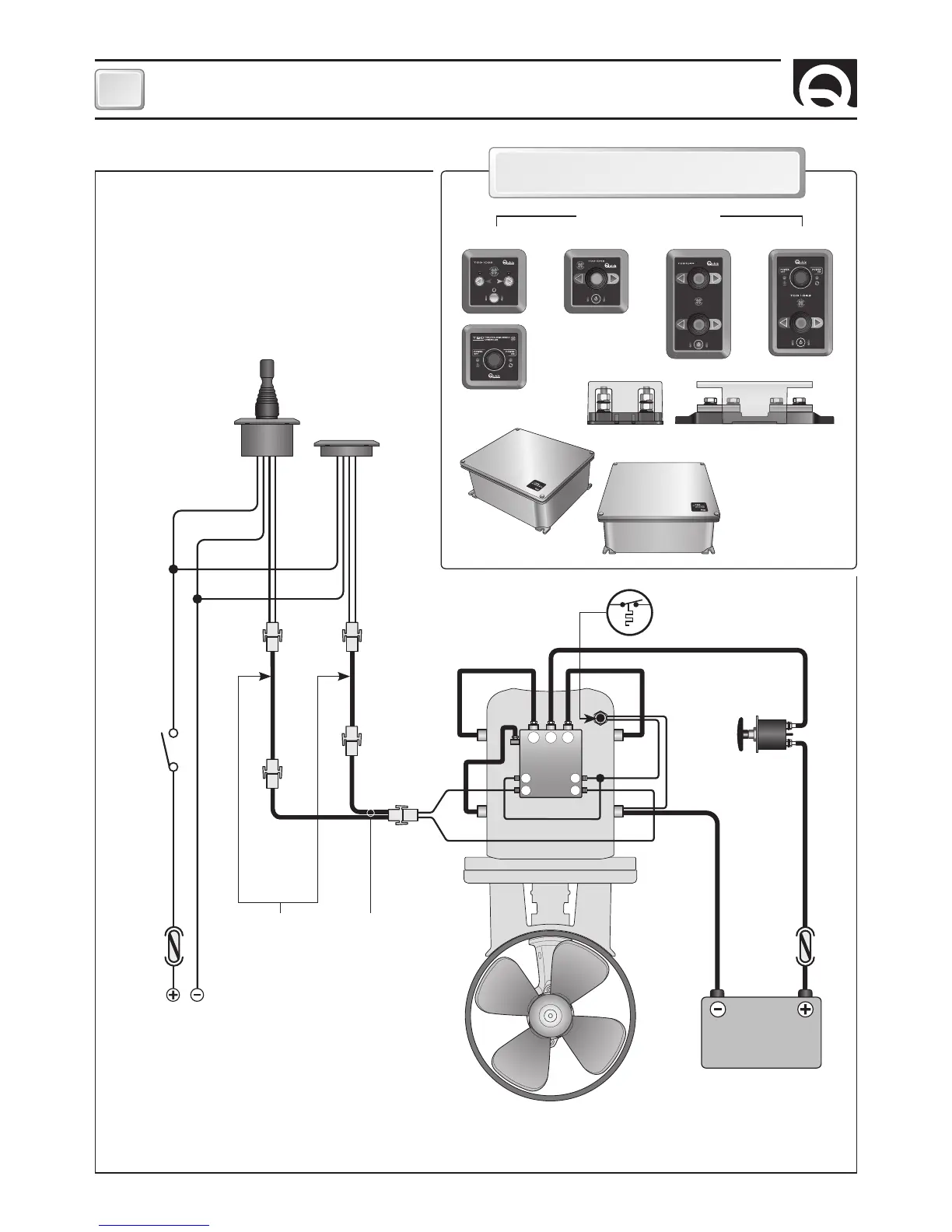

SCHEMA DI COLLEGAMENTO
M1
A A
S S
SX
+
-
DX
-
M2
SISTEMA BASE
BTQ14 - BTQ18
MOTORE
BATTERIA
12/24V
STACCABATTERIA
NERO
FUSIBILE
RAPIDO 4A
FUSIBILE
VEDI TABELLA
A PAG.4
INTERRUTTORE
ROSSO
NERO
ROSSO
ALLA BATTERIA
SERVIZI
SDOPPIATORE
(OPZIONALE)
PROLUNGHE
(OPZIONALI)
*
*
TCD 1042 TCD 1022
*
NEGATIVO DEI GRUPPI BATTERIA IN COMUNE.
* *
ATTENZIONE: IN CASO DI SOVRATEMPERATURA LA PROTEZIONE TERMICA SUL MOTORE SI APRIRÀ E INTERROMPERÀ IL CONTATTO NEGATIVO SUL
TELERUTTORE. ATTENDERE IL TEMPO NECESSARIO ALLA RIATTIVAZIONE.
*
PROTEZIONE
TERMICA
PANNELLI DI COMANDO
ACCESSORI QUICK
®
PER L’AZIONAMENTO
DELL’ELICA DI MANOVRA
STERN
BOW
COMANDO
INTERRUTTURE
DI LINEA TSC
INTERRUTTORE
BATTERIE
PARALLELO- SERIE PSS
PORTAFUSIBILI TFH3 - TFH6
INTERRUTTORE
DI LINEA TMS
TCD 1022 TCD 1042 TCD 1044 TCD 1062
